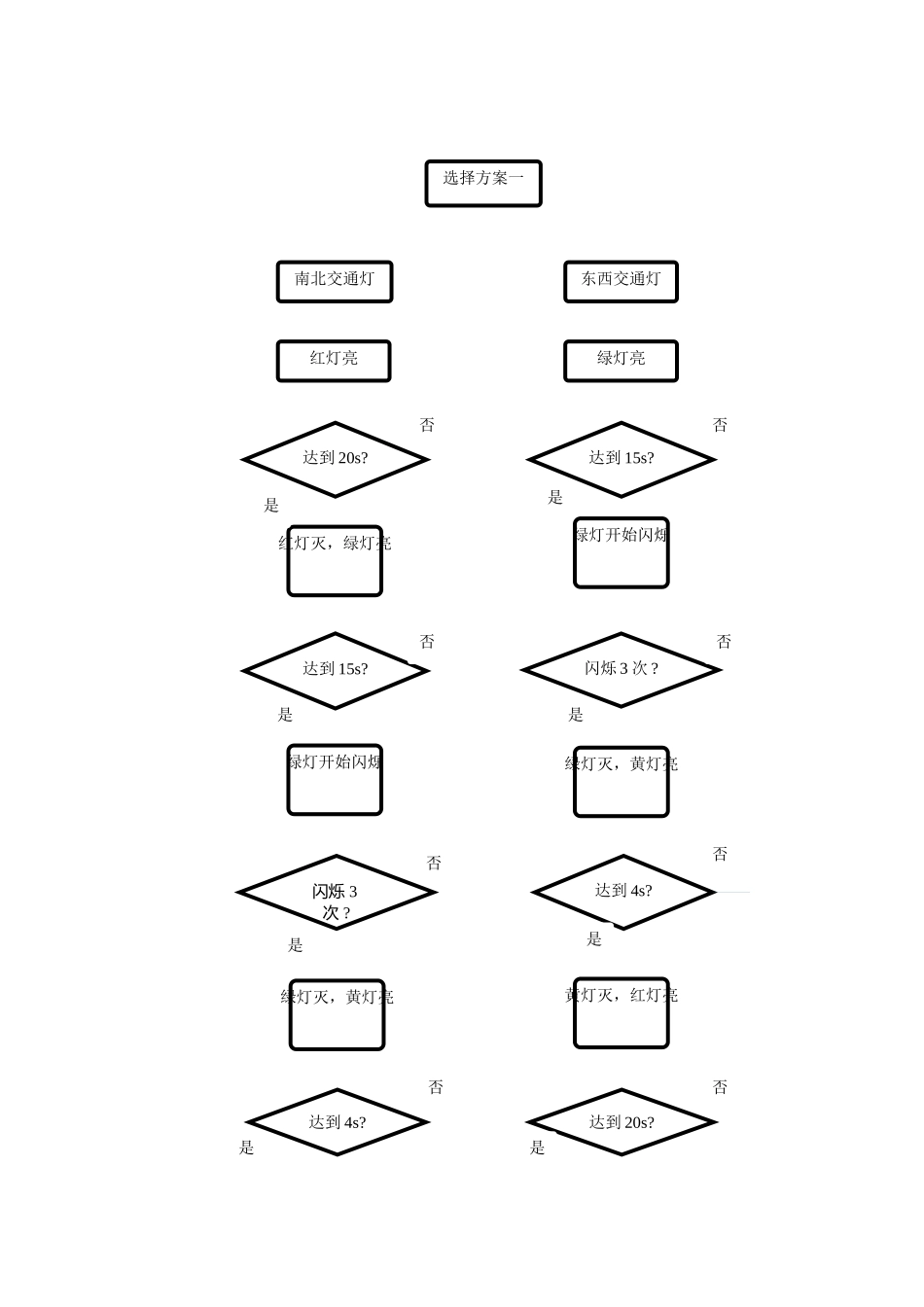

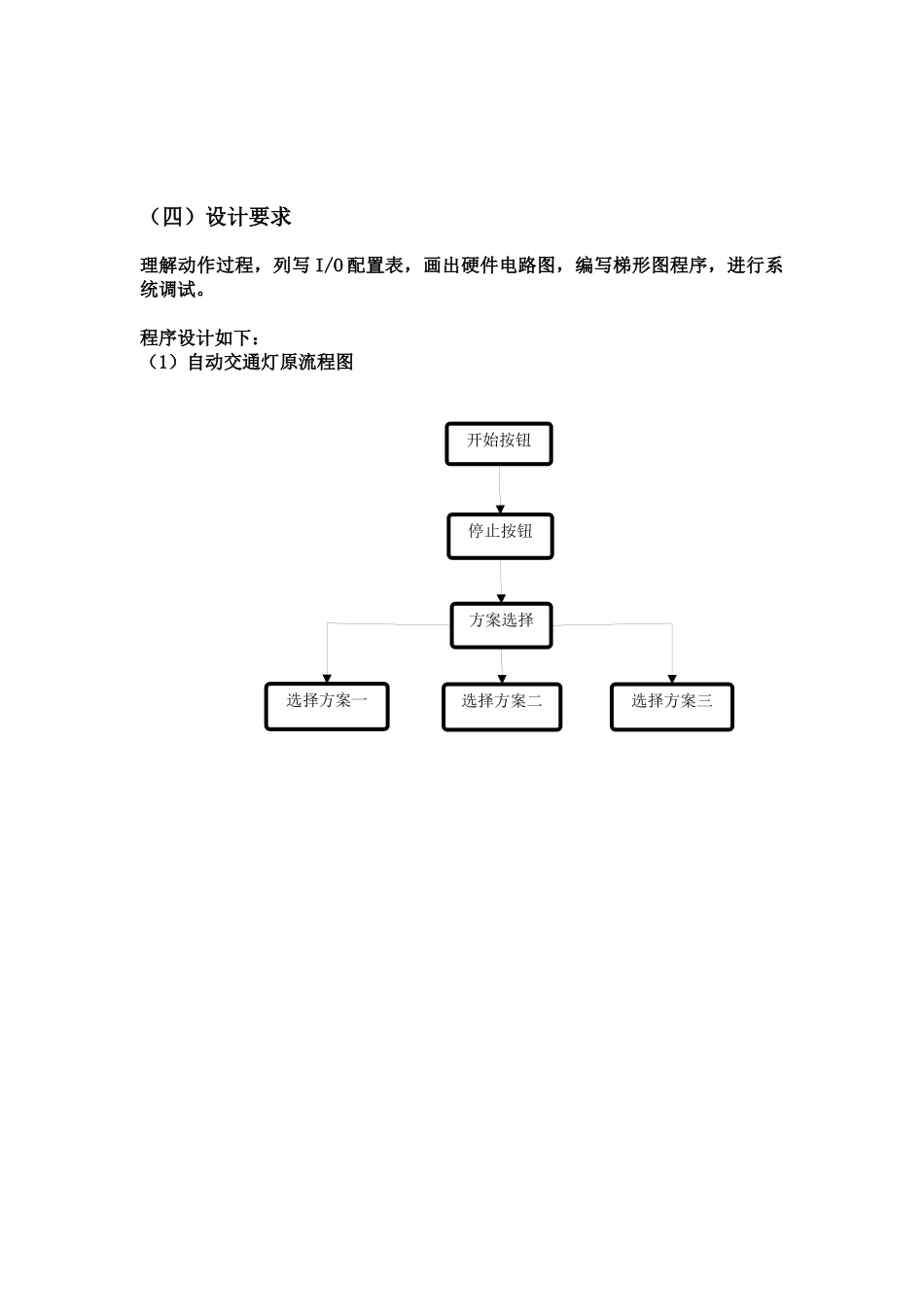

自动交通灯系统（一）自动交通灯系统示意图（二）控制要求1.上电运行时系统处于停止状态。2.按钮start/stop可实现系统启动/停止控制。方案1:南北红灯亮20秒,东西绿灯亮15秒后闪亮了3次(3秒)后,东西黄灯亮4秒后转为:东西红灯亮20秒;南北绿灯亮15秒后闪亮3次(3秒)后灭;南北黄灯亮4秒后循环.方案2:南北红灯亮10秒,东西绿灯亮5秒后闪亮了3次(3秒)后,东西黄灯亮2秒后转为:东西红灯亮10秒;南北绿灯亮5秒后闪亮3次(3秒)后灭;南北黄灯亮2秒后循环.方案3:南北和东西黄灯同时亮闪亮5秒1次.（三）I/O配置输入启动/停止按钮X0~X1东西红灯Y0东西黄灯Y1东西绿灯Y2南北红灯Y3南北黄灯Y4南北绿灯Y5开始按钮停止按钮方案选择选择方案一选择方案二选择方案三（四）设计要求理解动作过程，列写I/O配置表，画出硬件电路图，编写梯形图程序，进行系统调试。程序设计如下：（1）自动交通灯原流程图选择方案一南北交通灯东西交通灯红灯亮红灯灭，绿灯亮达到20s?达到15s?绿灯开始闪烁绿灯灭，黄灯亮达到4s?绿灯亮达到15s?绿灯开始闪烁闪烁3次?绿灯灭，黄灯亮达到4s?黄灯灭，红灯亮达到20s?是是是是否否否否否否否否是是是是闪烁3次?选择方案二南北交通灯东西交通灯红灯亮红灯灭，绿灯亮达到10s?达到5s?绿灯开始闪烁绿灯灭，黄灯亮达到4s?绿灯亮达到5s?绿灯开始闪烁闪烁3次?绿灯灭，黄灯亮达到4s?黄灯灭，红灯亮达到10s?是是是是否否否否否否否否是是是是闪烁3次?选择方案三南北交通灯东西交通灯黄灯亮黄灯亮达到5s?达到5s?黄灯闪烁一次黄灯闪烁一次是是否否（2）变量声明表变量名类型说明X0BOOL启动按钮X1BOOL停止按钮X2BOOL选方案一按钮X3BOOL选方案二按钮X4BOOL选方案三按钮Y0BOOL东西红灯Y1BOOL东西黄灯Y2BOOL东西绿灯Y3BOOL南北红灯Y4BOOL南北黄灯Y5BOOL南北绿灯M0BOOL总开关中间变量M1BOOL选择方案一M2BOOL选择方案二M3BOOL选择方案三M4BOOL东西黄灯闪5秒M5BOOL南北黄灯闪5秒M10BOOL方案一东西绿灯时序M11BOOL方案一东西黄灯时序M12BOOL方案一东西红灯时序M13BOOL方案一东西闪烁时间间隔M14BOOL方案一南北红灯时序M15BOOL方案一南北黄灯时序M16BOOL方案一南北绿灯时序M17BOOL方案一南北闪烁时间间隔M20BOOL方案二东西绿灯时序M21BOOL方案二东西黄灯时序M22BOOL方案二东西红灯时序M23BOOL方案二东西闪烁时间间隔M24BOOL方案二南北红灯时序M25BOOL方案二南北黄灯时序M26BOOL方案二南北绿灯时序M27BOOL方案二南北闪烁时间间隔Shangshuo1、Shangshuo3BOOL方案一、二东西绿灯闪烁Shangshuo2、Shangshuo4BOOL方案一、二南北绿灯闪烁（3）I/O配置表X0X1X2X3X4COMM0M1M2M3M4Y0Y1Y2Y3Y4Y5COM红灯黄灯绿灯红灯黄灯绿灯启动停止（4）硬件电路图（5）梯形图程序
