临时用电培训课件VIP免费

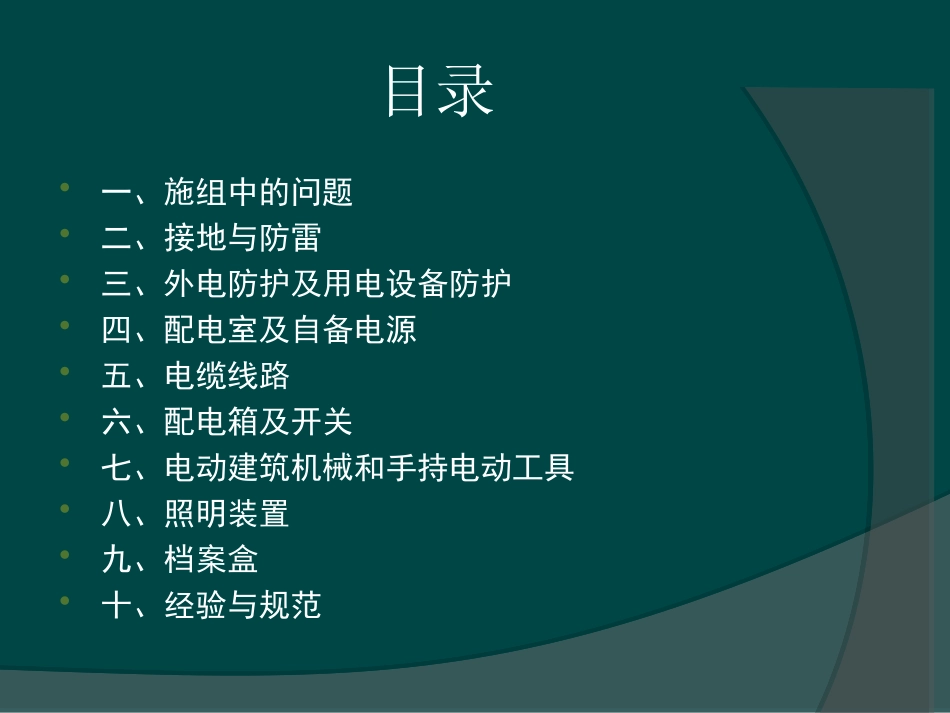

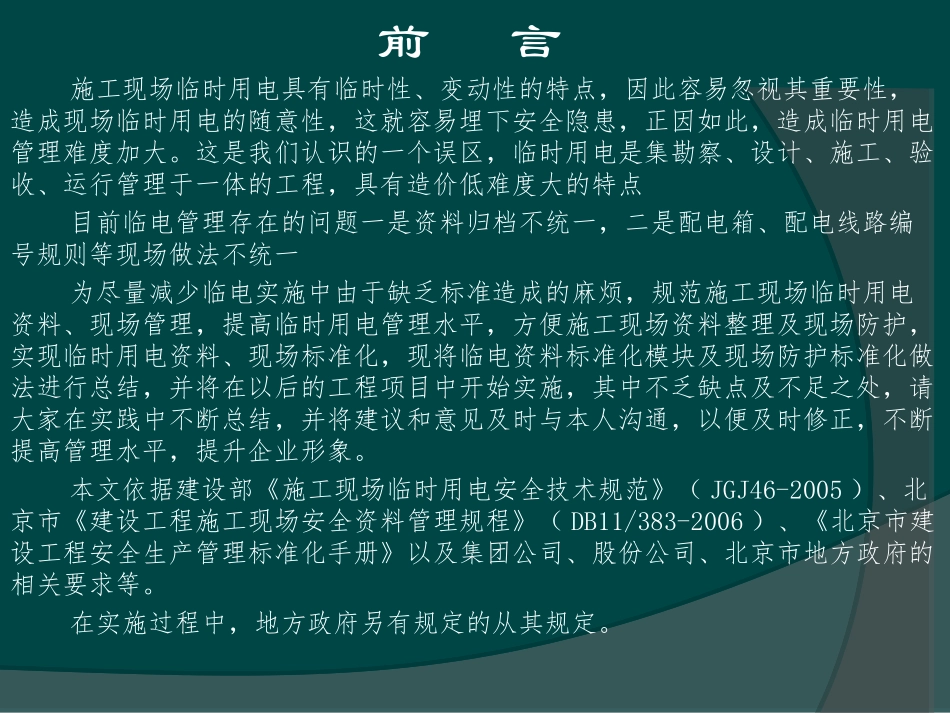

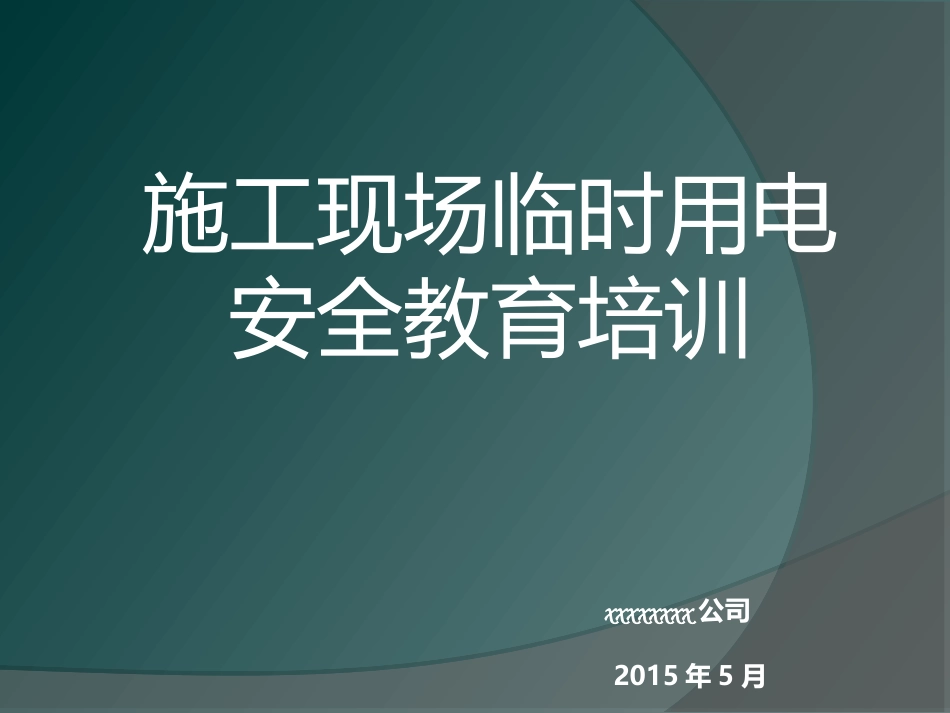

2015年5月施工现场临时用电安全教育培训xxxxxxxx公司前言施工现场临时用电具有临时性、变动性的特点，因此容易忽视其重要性，造成现场临时用电的随意性，这就容易埋下安全隐患，正因如此，造成临时用电管理难度加大。这是我们认识的一个误区，临时用电是集勘察、设计、施工、验收、运行管理于一体的工程，具有造价低难度大的特点目前临电管理存在的问题一是资料归档不统一，二是配电箱、配电线路编号规则等现场做法不统一为尽量减少临电实施中由于缺乏标准造成的麻烦，规范施工现场临时用电资料、现场管理，提高临时用电管理水平，方便施工现场资料整理及现场防护，实现临时用电资料、现场标准化，现将临电资料标准化模块及现场防护标准化做法进行总结，并将在以后的工程项目中开始实施，其中不乏缺点及不足之处，请大家在实践中不断总结，并将建议和意见及时与本人沟通，以便及时修正，不断提高管理水平，提升企业形象。本文依据建设部《施工现场临时用电安全技术规范》（JGJ46-2005）、北京市《建设工程施工现场安全资料管理规程》（DB11/383-2006）、《北京市建设工程安全生产管理标准化手册》以及集团公司、股份公司、北京市地方政府的相关要求等。在实施过程中，地方政府另有规定的从其规定。目录一、施组中的问题二、接地与防雷三、外电防护及用电设备防护四、配电室及自备电源五、电缆线路六、配电箱及开关七、电动建筑机械和手持电动工具八、照明装置九、档案盒十、经验与规范一、施组中的问题1、临时用电设备数量≥5台，或容量≥50kW的叫施组，以下者成为方案。2、临电施组应包括8个组成部分。3、负荷计算是核心，要注意数据之间的逻辑关系。4、绘制临电工程图纸，用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。除此以为要有高大物体的防雷设计说明（塔吊、龙门架、脚手架、彩钢板房）。5、施组必须履行“编制（电气工程技术人员）、审核（相关部门）、批准（具有法人资格企业的技术负责人）”程序。6、临电施组中配电系统的编号规则，包括配电箱编号规则、配电线路编号规则。采用AP（09BD1电气常用图形符号与技术资料）作为前缀，一级配电箱采用1组编号；二级配电箱采用2组编号，中间用横杠（-）隔开；三级配电箱采用3组编号。如：配电箱AP7-3-6，表示此配电箱引自一级配电箱AP7下的AP7-3二级配电箱。或者采用A、B、C作为前缀，A表示一级配电箱并且用1组数字（如：A1），B表示二级配电箱且用2组数字（如：B1-3），C表示三级配电箱且用3组数字（如：C3-4-6），以此类推，回路编号与所供电的配电箱编号一致，或者采用前缀WP。如：配电箱AP7-3-6（C7-3-6）的电源线编号WP7-3-6（C7-3-6）。7、三级箱权属为分包队伍的，总包方应统一编号，并在箱体上标示。8、箱体标识信息应齐全，包括配电箱编号、名称、负责人、联系电话等。二、接地与防雷1、必须3点接地即：TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。电阻值不应大于10Ω。接地电阻、绝缘电阻应定期复查。2、不得采用铝导体做接地体或地下接地线，垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。3、导线的绝缘颜色标记必须符合：相线依次为黄绿红；N线为淡蓝色；PE线为绿/黄双色。任何情况下严禁混用和互相代用。地线用淡蓝色二、接地与防雷做法接地材料当现场与外电线路共用同一供电系统时，接地、接零系统应与原系统保持一致，不得一部分保护接零、一部分保护接地。采用TN系统做保护接零时，N线、PE线必须通过总漏电保护器，PE线必须由电源进线零线接地处或总漏电保护器的电源侧零线处引出形成局部TN-S系统接零保护系统。如图所示。三、外电防护及电气设备防护1、架设防护设施时，必须经过有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。2、电气设备现场周围不得存放易燃易爆物、无源和腐蚀性介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。3、电气设备设置场所应能避免物体打击...
