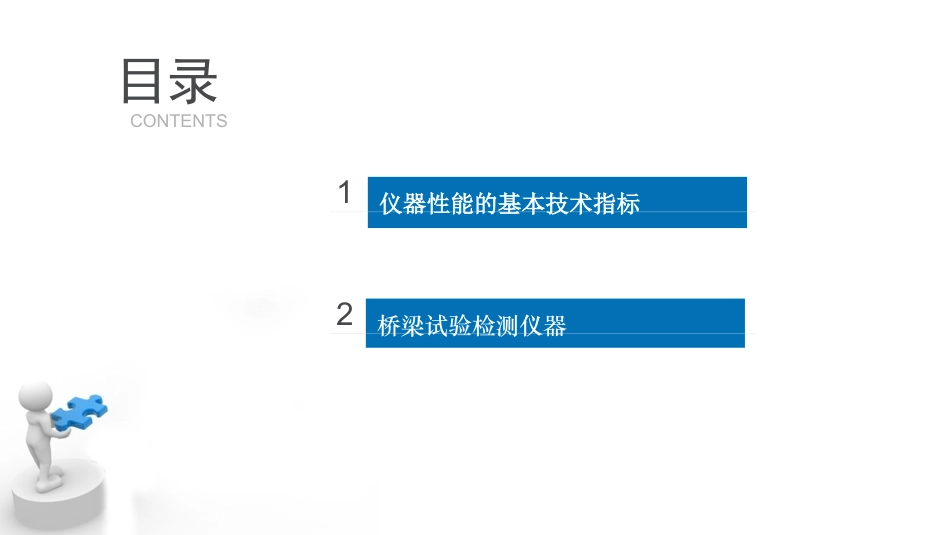

桥梁检测设备及仪器1仪器性能的基本技术指标2桥梁试验检测仪器目录CONTENTS1、仪器性能的基本技术指标基本技术指标可垃圾就其指示值的稳定程度。1、测量精度：测量精度系指仪器所具有的可读数能力（最小分辨率）。2、量程：仪器的最大测量范围（在动态测试中称作动态范围）。3、灵敏度：被测物理量的单位变化引起的仪器读数值（输出与输入的比值）叫做灵敏度，数值上它与精度互为倒数。4、信噪比（S/N）：仪器测得的信号中信号（Signal）与同时测得的噪声（Noise）的比值，称作信噪比。信噪比越大，测量效果越好。5、稳定比：仪器稳定性指仪器较长时间使用或受环境条件干扰影响时，其指示值的稳定程度。6、误差：（1）绝对误差；（2）相对误差。7、试验仪器标定和校准出厂必须经过国家认可的计量论证或检测标定，并出具仪器性能指标说明；使用过程中还需要定期（每一年或半年一次）对仪器主要技术指标进行标定或校准。桥梁检测对仪器设备的要求1、性能（如精度、量程等）能够满足桥梁结构（野外、室内）试验的具体要求。2、使用时不影响原结构的受力性能和工作情况。3、使用方便、结构可靠、经济耐用。2、桥梁试验检测仪器序号参数机械式仪器电（声光）学仪器1应变千分表、引伸仪、手持应变仪电阻应变计、电阻应变仪、数据采集器、数据采集系统2变位千分表、百分表、挠度计位移计、水准仪、经纬仪、全站仪、测距仪3裂缝读数尺超声波探测仪、读数显微镜、数码裂缝检测仪机械式仪器优点：准确度高，对环境适应性强，读数有一定的灵敏度，可靠直观，可重复使用，其性能在多方面能满足桥梁试验检测要求。缺点：灵敏度较差，不便于远距离操作，难以自动测量与记录。电（声光）式仪器特点：发展更新块，精度比较高，量程也比机械式大的多，目前在许多方面已基本取代机械式仪器。（一）应变仪器设备1、引伸计测量构件及其他物体两点之间线变形的一种仪器，通常由传感器、放大器和记录器三部分组成。原理：传感器直接和被测构件接触。构件上被测的两点之间的距离l为标距，标距的变化△l（伸长或缩短）为线变形。构件变形，传感器随着变形，并把这种变形转换为机械、光、电、声等信息，放大器将传感器输出的微小信号放大。记录器（或读数器）将放大后的信号直接显示或自动记录下来。引伸计的种类很多，大致可分为机械式引伸计、光学引伸计和电磁式引伸计等。这些引伸计的灵敏度一般可达1微米。千分表引伸计因为其使用方便，故使用范围较广。标距范围内的变形，可通过千分表顶杆传至表内的齿轮放大系统进行放大，然后由表盘上的指针读出，其灵敏度取决于千分表的灵敏度。2、电阻应变计（片）（1）工作原理：将电阻应变计粘贴在被测构件表面上，当构件发生变形时，应变计与构件一起变形，致使应变计的电阻值发生相应的变化；通过电阻应变测量装置，可将这种变化测量出来，换算成应变值或者输出与应变成正比的模拟电信号，用记录仪器记录下来或直接存入计算机，进行处理得到所需要的应力、应变。（2）电阻应变计（片）优点①灵敏度高。电阻应变仪可以精确地分辨出1x10-6应变。②电阻片尺寸小且粘贴牢固。③电阻片质量小。④可以在高温（800-100℃）低温（-100-70℃）、高压（上万个大气压）、高速旋转（几千转／mm-几万转／mm）核幅射等特殊条件下成功的使用。⑤便于长距离测量和采集记录自动化。⑥可制成各种各样精度很高的传感器，以测量力、位移、加速度等力学量。（3）分类①丝绕式用电阻丝盘绕电阻片称为丝绕式电阻片，目前广泛使用的有半圆弯头平绕式，这种电阻片多用纸底和纸盖，价格低廉，适于实验室广泛使用，缺点是精度较差，横向效应系数较大。②短接式这种电阻片的制作比较容易，在一排拉直的电阻丝之间，在预定的标距上用较粗的导线相间地造成短路，这种电阻片有用纸底的，也有用胶底的。短路接式电阻片的优点是几何形状比容易于保证，而且横向效应系数近于零。③箔式电阻片它是在合金箔（康铜箔或镍铬箔）的一面涂胶形成胶底，然后在箔面上用照相腐蚀成形法制成的，所以几何形状和尺寸非常精密，而且由于电阻丝部分是平而薄的矩形截面，所以粘贴牢固，丝的散热性能好，横...
