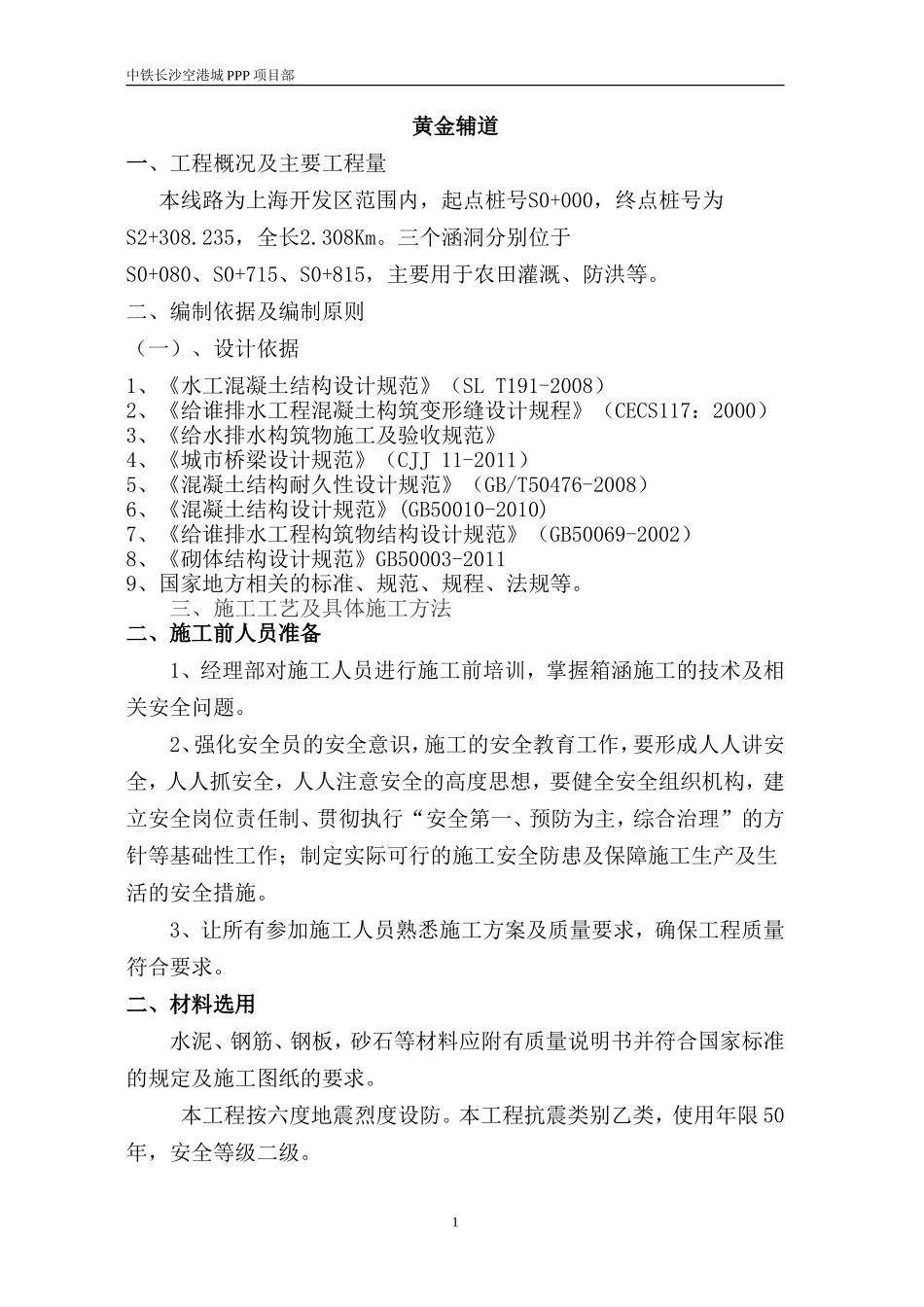

中铁长沙空港城PPP项目部黄金辅道一、工程概况及主要工程量本线路为上海开发区范围内，起点桩号S0+000，终点桩号为S2+308.235，全长2.308Km。三个涵洞分别位于S0+080、S0+715、S0+815，主要用于农田灌溉、防洪等。二、编制依据及编制原则（一）、设计依据1、《水工混凝土结构设计规范》（SLT191-2008）2、《给谁排水工程混凝土构筑变形缝设计规程》（CECS117：2000）3、《给水排水构筑物施工及验收规范》4、《城市桥梁设计规范》（CJJ11-2011）5、《混凝土结构耐久性设计规范》（GB/T50476-2008）6、《混凝土结构设计规范》(GB50010-2010)7、《给谁排水工程构筑物结构设计规范》（GB50069-2002）8、《砌体结构设计规范》GB50003-20119、国家地方相关的标准、规范、规程、法规等。三、施工工艺及具体施工方法二、施工前人员准备1、经理部对施工人员进行施工前培训，掌握箱涵施工的技术及相关安全问题。2、强化安全员的安全意识，施工的安全教育工作，要形成人人讲安全，人人抓安全，人人注意安全的高度思想，要健全安全组织机构，建立安全岗位责任制、贯彻执行“安全第一、预防为主，综合治理”的方针等基础性工作；制定实际可行的施工安全防患及保障施工生产及生活的安全措施。3、让所有参加施工人员熟悉施工方案及质量要求，确保工程质量符合要求。二、材料选用水泥、钢筋、钢板，砂石等材料应附有质量说明书并符合国家标准的规定及施工图纸的要求。本工程按六度地震烈度设防。本工程抗震类别乙类，使用年限50年，安全等级二级。1中铁长沙空港城PPP项目部三、测量放样（一）在涵洞工程开工前，利用已复测确认的导线点、水准点，用GPS恢复涵轴方向，同时引至线外控制，便于施工过程中随时复检轴线位置,还需到现场进行实地测量，检查箱涵高程和轴线是否与设计相符合。（2）材料试验及配合比设计在人员、设备、材料等进场后，对工程所需的水泥、钢筋、水及各种标号的砂浆、砼配合比设计等先行试验。原材取样在监理工程师旁站下进行，试验过程接受监理工程师监督。（3）场地布置施工现场周围设置截水、排水沟，确保现场不积水。适当平整场地、修建便道，对涵洞施工现场进行适当的围护措施。四、主要施工方案、方法1、基坑开挖开挖前，先精确放出基础轴线及开挖边线。涵洞基础采用挖掘机放坡开挖至基础底面上30cm处，再人工配合清底，修整边坡坡度，边坡坡度满足施工规范。2、基坑排水本施工段地下水丰富，约在原地面以下2m左右，在基坑开挖时基坑顶四周设截水沟，基坑四角设集水坑，积水由潜水泵抽水至坑外；排水过程中不应中途停止抽水，抽水能力为渗水量的1.5～2倍。3、基底换填本涵基底置于粉质粘土上，基底承载力不足，采用砂夹卵石换填至泥质砂岩层，分层夯实，每层20cm。换填宽度比基础宽度每侧宽50cm。挖至基坑底需要进行验槽，及时通知设计代表。五、混凝土垫层施工基坑开挖成型后对基坑平面尺寸、位置、高程、基底承载力等指标经自检及监理检验合格后，即可进行底板下部混凝土垫层的施工。模板使用组合钢模，钢模背部支撑使用方木、木楔、钢筋和管钢等材料支撑在基坑开挖侧面。垫层为10cm厚C20混凝土，混凝土由拌和站集中拌和，混凝土罐车运输至现场，通过溜槽将混凝土送入模内，振动棒振捣密实。根据沉降缝构造要求，垫层混凝土分块进行浇筑。混凝土浇筑时连续进行，一次性浇筑完成，并确保混凝土振捣密实。六、钢筋制作及安装钢筋在钢筋加工场按照设计要求进行制作，钢筋接长严格按规范要求进行施工。钢筋按照结构要求，分层、分批进行绑扎，所有钢筋焊接接头均按规范错开，在框架中部两层钢筋间设置足够的撑筋，以保证钢筋骨架的整体刚度、保护层厚度，防止浇注混凝土时钢筋骨架错位和变形。进行边墙钢筋安装时，钢筋骨架固定采用钢管脚手架搭设支架，加固钢筋骨架，使其横平竖直。2中铁长沙空港城PPP项目部钢筋绑扎时安装混凝土垫块以保证钢筋保护层厚度。当所有钢筋绑扎完毕后，要检查钢筋数量、位置是否正确，清理所有杂物。经自检及监理工程师检查合格后，进入下一工序。（1）钢筋制作要求钢筋的加工符合设计要求，主筋接长采用闪光对焊，并要纵向打磨。符合下列规定...
