通信电子电路试题及答案VIP免费

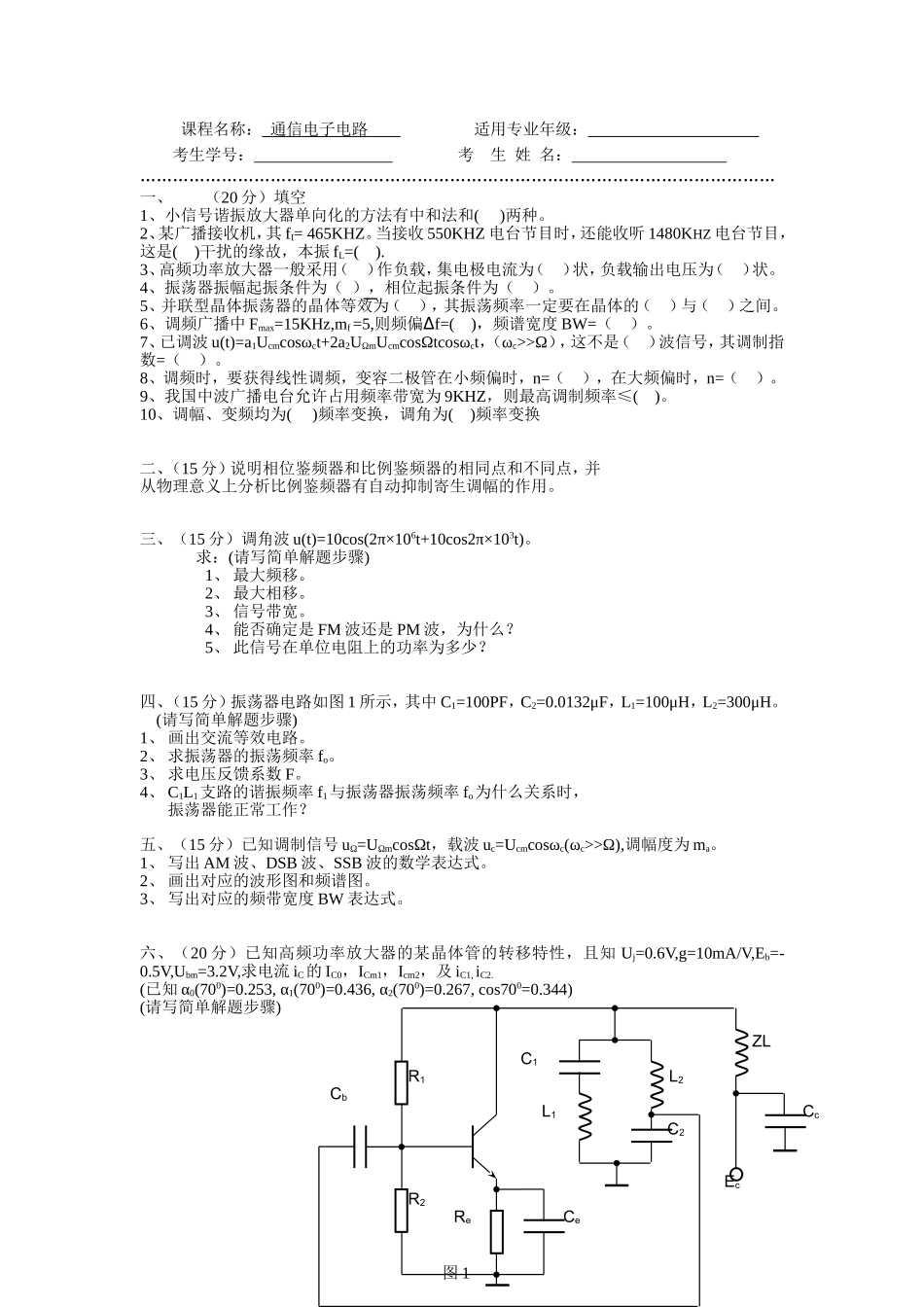

课程名称：通信电子电路适用专业年级：考生学号：考生姓名：………………………………………………………………………………………………………一、（20分）填空1、小信号谐振放大器单向化的方法有中和法和()两种。2、某广播接收机，其fI=465KHZ。当接收550KHZ电台节目时，还能收听1480KHZ电台节目，这是()干扰的缘故，本振fL=().3、高频功率放大器一般采用（）作负载，集电极电流为（）状，负载输出电压为（）状。4、振荡器振幅起振条件为（），相位起振条件为（）。5、并联型晶体振荡器的晶体等效为（），其振荡频率一定要在晶体的（）与（）之间。6、调频广播中Fmax=15KHz,mf=5,则频偏∆f=()，频谱宽度BW=（）。7、已调波u(t)=a1Ucmcosωct+2a2UΩmUcmcosΩtcosωct，（ωc>>Ω），这不是（）波信号，其调制指数=（）。8、调频时，要获得线性调频，变容二极管在小频偏时，n=（），在大频偏时，n=（）。9、我国中波广播电台允许占用频率带宽为9KHZ，则最高调制频率≤()。10、调幅、变频均为()频率变换，调角为()频率变换二、（15分）说明相位鉴频器和比例鉴频器的相同点和不同点，并从物理意义上分析比例鉴频器有自动抑制寄生调幅的作用。三、（15分）调角波u(t)=10cos(2π×106t+10cos2π×103t)。求：(请写简单解题步骤)1、最大频移。2、最大相移。3、信号带宽。4、能否确定是FM波还是PM波，为什么？5、此信号在单位电阻上的功率为多少？四、（15分）振荡器电路如图1所示，其中C1=100PF，C2=0.0132μF，L1=100μH，L2=300μH。(请写简单解题步骤)1、画出交流等效电路。2、求振荡器的振荡频率fo。3、求电压反馈系数F。4、C1L1支路的谐振频率f1与振荡器振荡频率fo为什么关系时，振荡器能正常工作？五、（15分）已知调制信号uΩ=UΩmcosΩt，载波uc=Ucmcosωc(ωc>>Ω),调幅度为ma。1、写出AM波、DSB波、SSB波的数学表达式。2、画出对应的波形图和频谱图。3、写出对应的频带宽度BW表达式。六、（20分）已知高频功率放大器的某晶体管的转移特性，且知Uj=0.6V,g=10mA/V,Eb=-0.5V,Ubm=3.2V,求电流iC的IC0，ICm1，Icm2，及iC1,iC2.(已知α0(700)=0.253,α1(700)=0.436,α2(700)=0.267,cos700=0.344)(请写简单解题步骤)CbR1R2ReCeC1L1L2C2CcZLEc图1课程名称：通信电子电路适用专业年级：考生学号：考生姓名：………………………………………………………………………………………………………二、（20分）填空（每空1分，共20空）1、小信号谐振放大器单向化的方法有中和法和(失配法)两种。2、某广播接收机，其fI=465KHZ。当接收550KHZ电台节目时，还能收听1480KHZ电台节目，这是(镜频)干扰的缘故，本振fL=(1015kHz).3、高频功率放大器一般采用（谐振回路）作负载，集电极电流为（脉冲）状，负载输出电压为（连续正弦波）状。4、振荡器振幅起振条件为（KF>1），相位起振条件为（∑φ=2nπ）。5、并联型晶体振荡器的晶体等效为（电感），其振荡频率一定要在晶体的（串谐频率）与（并谐频率）之间。6、调频广播中Fmax=15KHz,mf=5,则频偏∆f=(75kHz)，频谱宽度BW=（180kHz）。7、已调波u(t)=a1Ucmcosωct+2a2UΩmUcmcosΩtcosωct，（ωc>>Ω），这不是（DSB）波信号，其调制指数=（2a2UΩm/a1）。8、调频时，要获得线性调频，变容二极管在小频偏时，n=（1），在大频偏时，n=（2）。9、我国中波广播电台允许占用频率带宽为9KHZ，则最高调制频率≤(4.5kHz)。10、调幅、变频均为(线性)频率变换，调角为(非线性)频率变换。二、（15分）说明相位鉴频器和比例鉴频器的相同点和不同点，并从物理意义上分析比例鉴频器有自动抑制寄生调幅的作用。答：相同点：鉴频，FM信号输入，频率-相位变换电路。（3分）相异点：二极管连接，外并大电容，鉴频输出端，输出范围大小，限幅作用。（5分）物理意义：并接大电容，端压近似恒定等。（7分）三、（15分）调角波u(t)=10cos(2π×106t+10cos2π×103t)。求：(请写简单解题步骤)6、最大频移。7、最大相移。8、信号带宽。9、能否确定是FM波还是PM波，为什么？10、此信号在单位电阻上的功率为多少？解：1、△f=mF=10×103=10kHz（3分）2、m=10rad（3分）3、B=2...
