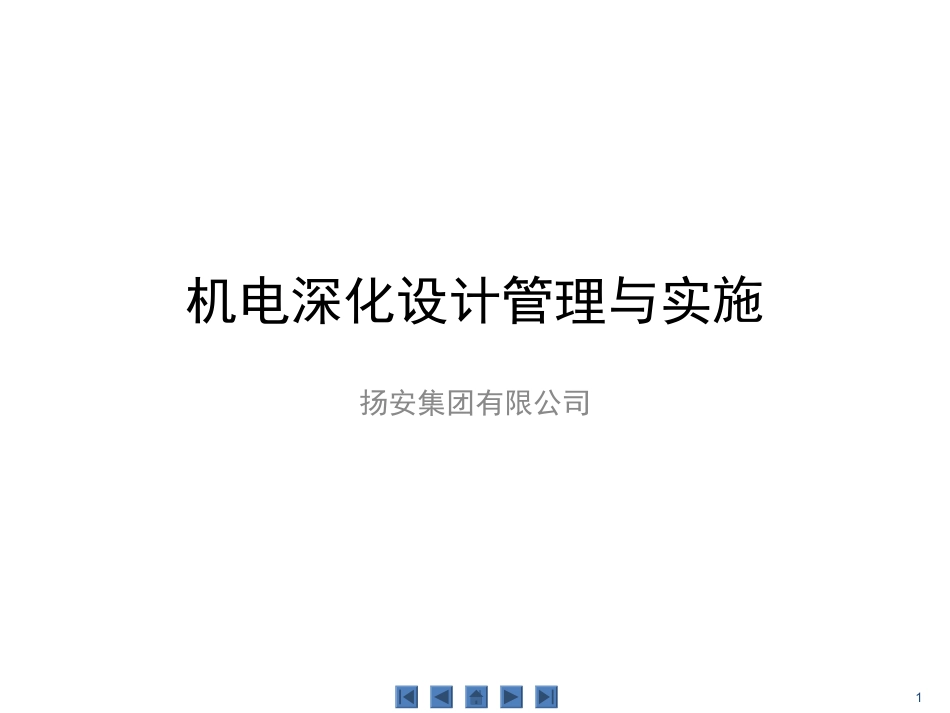

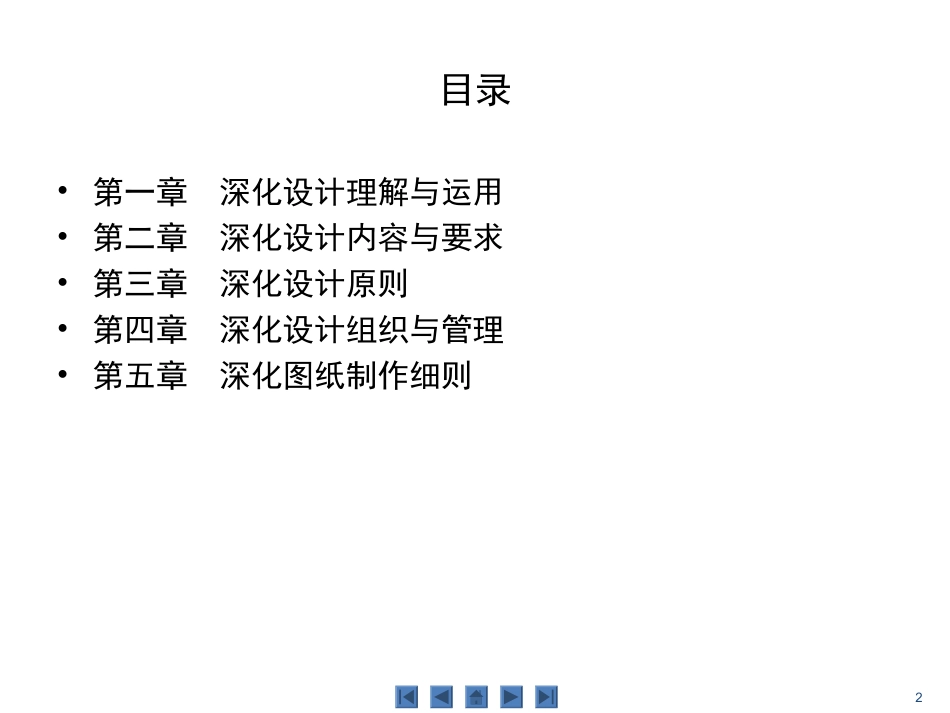

1机电深化设计管理与实施扬安集团有限公司2目录•第一章深化设计理解与运用•第二章深化设计内容与要求•第三章深化设计原则•第四章深化设计组织与管理•第五章深化图纸制作细则3第一章深化设计的理解与运用根据目前建筑市场的特点，由设计单位所提供图纸的深度只能达到招标图纸所显示的深度，并未达到施工图之深度，特别是大型复杂综合性工程项目和高装修的高档工程项目中，更是经常会根据现场的实际情况和客观条件的变化进行设计变更。那么这要求施工单位具有施工图或者招标图的二次设计能力，根据业主或者设计单位提供的原理图、条件图、设计变更等，结合现场实际情况、施工进度需要、选型设备的参数、土建条件的变化、装修图的要求等结合自身的特点进行施工图或招标图的二次设计，这就是我们常说的深化设计。4深化设计的定义“深化设计”是指在业主或设计顾问提供的施工图或招标图的基础上，在不改变原设计原理和条件的前提下，结合施工现场实际情况，对图纸进行细化、优化、补充和完善。深化设计后的图纸满足业主或设计顾问的技术要求，符合相关地域的设计规范和施工规范，并通过审查，图形合一，能直接指导现场施工和工程量清单的结算。5深化设计的分类•设计单位完成方案设计，施工单位完成施工图设计。•设计单位已有施工图但不完备，如设备房大样只给出大致的布置，施工单位根据实际的设备选型尺寸完成补充设计。•设计图纸已达到施工图要求，但具体实施过程中仍需继续施工细化，主要体现在机电管线的综合布局、定位、标高等，同时根据装修装饰的设计方案，进行水电空调未端设备的定位设计等。•设计图纸已达到施工图要求，但具体实施过程中存在设计修改的情况，特别是建筑布局和装修方案的设计修改，要求施工单位结合这些变更进行相应的机电修改设计。6深化设计的目标•通过深化设计对施工图或招标图的继续深化，使用机电综合管线、三维技术和综合协调手段对机电管线的路由进行优化调整，对设备及未端机电点位的精准定位，使深化设计后的施工图完全具备可实施性，满足机电安装工程精确按图施工的严格要求。•通过深化设计对施工图或招标图中未能表达详细的大样图、安装详图、节点图，设备内部原理图、二次接线图等进行优化补充，对工程量清单中的未列出的施工内容进行补漏拾遗，准确调整施工预算。•通过深化设计对施工图纸的补充、完善及优化，进一步明确机电与装修、土建、幕墙等其它专业的施工界面，明确彼此可能交叉施工的内容，为各专业顺利配合施工创造有利条件。•通过深化设计复核计算，准确地进行最终的材料与设备选型，保证原设计的可靠性、合理性，达到设计目标的最终实现。7深化设计的作用•深化设计作为设计与施工之间的介质，立足于协调配合其他专业，保证本专业施工的可实施，同时保障各项功能的最终实现。深化设计工作强调发现问题，反映问题，并提出有建设性的解决方法。通过对施工图的深化设计，协助主体设计单位发现方案中存在的问题，发现各专业间可能存在的交叉；同时，协助施工单位理解设计意图，把可实施性的问题及相关专业交叉施工的问题及时向主体设计单位反映；在发现问题及反映问题的过程中，深化设计提出合理的建议，提交主体设计单位参考，协助主体设计单位迅速有效地解决问题，加快推进项目的进度8第二章深化设计的内容与要求序号深化设计项目深化设计要求说明1机电综合管线图根据机电各专业施工图或招标图及《机电综合管线图深化设计原则》确定机电管线的布局、排列、定位、标高及安装方式（含支吊架形式）。2机电综合预留孔洞图根据机电综合管线图所确定的机电管线位置，确定结构及二次结构预留孔洞、套管的位置，并协调结构专业采取必要的加固措施、封堵等。3机电综合管井大样图1，根据管井内管道及其附件，确定管井内管道及其附件定位、安装详图；2，提出土建施工要求和其他机电承包商的工作界面。4设备功能房大样图1，根据供货设备的安装要求及设备机房安装条件，确定设备机房的平面布置，确定设备及附件的位置，确定与设备连接的管道、电气、风管和附属配件等的安装详图；2，提出土建施工要求和其他机电承包商的工作界面；3，根据...
