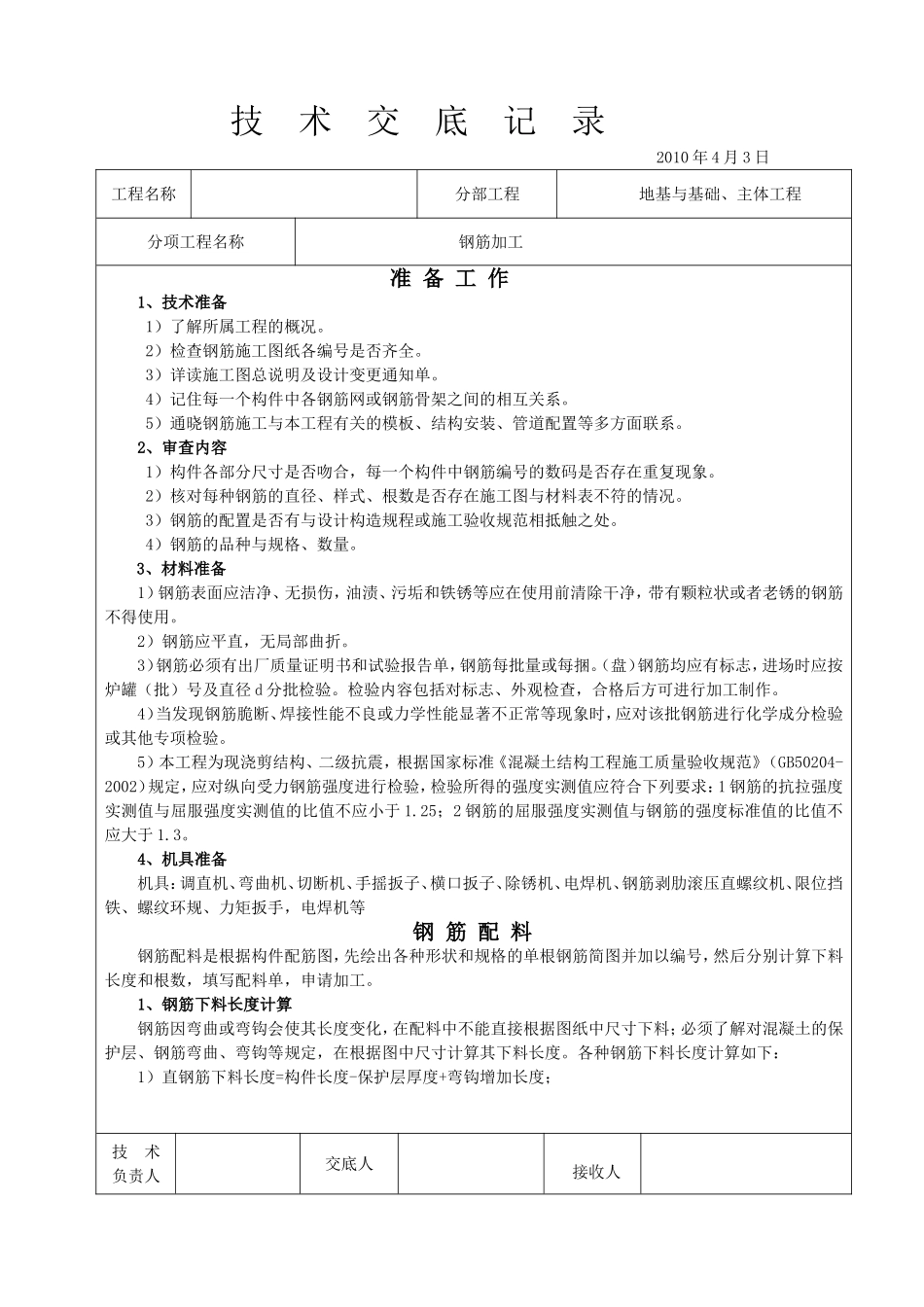

技术交底记录2010年4月3日工程名称分部工程地基与基础、主体工程分项工程名称钢筋加工准备工作1、技术准备1）了解所属工程的概况。2）检查钢筋施工图纸各编号是否齐全。3）详读施工图总说明及设计变更通知单。4）记住每一个构件中各钢筋网或钢筋骨架之间的相互关系。5）通晓钢筋施工与本工程有关的模板、结构安装、管道配置等多方面联系。2、审查内容1）构件各部分尺寸是否吻合，每一个构件中钢筋编号的数码是否存在重复现象。2）核对每种钢筋的直径、样式、根数是否存在施工图与材料表不符的情况。3）钢筋的配置是否有与设计构造规程或施工验收规范相抵触之处。4）钢筋的品种与规格、数量。3、材料准备1）钢筋表面应洁净、无损伤，油渍、污垢和铁锈等应在使用前清除干净，带有颗粒状或者老锈的钢筋不得使用。2）钢筋应平直，无局部曲折。3）钢筋必须有出厂质量证明书和试验报告单，钢筋每批量或每捆。（盘）钢筋均应有标志，进场时应按炉罐（批）号及直径d分批检验。检验内容包括对标志、外观检查，合格后方可进行加工制作。4）当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。5）本工程为现浇剪结构、二级抗震，根据国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）规定，应对纵向受力钢筋强度进行检验，检验所得的强度实测值应符合下列要求：1钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2钢筋的屈服强度实测值与钢筋的强度标准值的比值不应大于1.3。4、机具准备机具：调直机、弯曲机、切断机、手摇扳子、横口扳子、除锈机、电焊机、钢筋剥肋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手，电焊机等钢筋配料钢筋配料是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算下料长度和根数，填写配料单，申请加工。1、钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土的保护层、钢筋弯曲、弯钩等规定，在根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：1）直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度；技术负责人交底人接收人技术交底记录2010年4月3日工程名称分部工程地基与基础、主体工程分项工程名称钢筋加工2)弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度；3)箍筋下料长度=箍筋周长+箍筋调整值；如果上述钢筋需要搭接时，还应增加钢筋搭接长度。2、弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，见表1-1.表1-1钢筋弯曲角度30°45°60°90135°钢筋弯曲调整值0.35d0.5d0.85d2d2.5d注：d为钢筋直径。3、弯钩增加长度3、弯钩增长值钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。1）光圆钢筋的弯钩增加长度，（弯心直径为2.5d、平直部分为3d）计算：半圆弯钩为6.25d，对直钩为3.5d，对斜弯钩为4.9d。2）在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见下表：半圆弯钩增加长度参考值（用机械弯）表1-2钢筋直径（mm）≤68～1012～1820～2832～36一个弯钩长度(mm)406d5.5d5d4.5d4、弯起钢筋斜长弯起钢筋斜长斜长系数、计算见表1-3。弯起钢筋斜长系数表1-3弯起角度30°45°60°斜边长度s2h01.41h01.15底边长度l1.732h0h00.575h0增加长度s-l0.268h00.41h00.575h0注：h0为弯曲高度。5、箍筋调整值箍筋调整值，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸确定见下表1-4。箍筋调整值表1-4技术负责人交底人接收人技术交底记录2010年4月3日...
