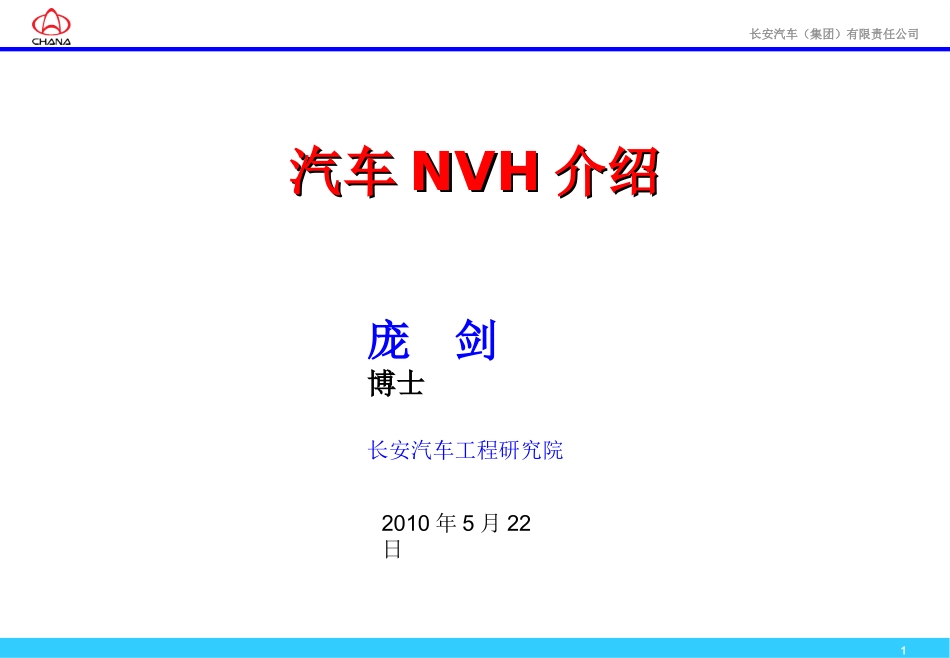

长安汽车（集团）有限责任公司1汽车汽车NVHNVH介绍介绍庞剑博士长安汽车工程研究院2010年5月22日长安汽车（集团）有限责任公司21.NVH现象与基本问题2.噪声与振动源3.NVH传递通道4.NVH的响应与评估5.NVH试验6.NVH的CAE分析7.NVH开发及目标体系8.汽车声品质长安汽车（集团）有限责任公司3动态性能动态性能静态性能静态性能什么是性能什么是性能什么是性能什么是性能汽车的外观造型及色彩汽车的内室造型、装饰、色彩内室及视野座椅及安全带对人约束的舒适性娱乐音响系统灯光系统硬件功能维修保养性能重量控制噪声与振动（NVH）碰撞安全性能行驶操纵性能燃油经济性能环境温度性能乘坐的舒适性能排放性能刹车性能防盗安全性能电子系统性能可靠性能NVHNVH是汽车最重要的指标之一是汽车最重要的指标之一长安汽车（集团）有限责任公司4汽车所有的结构都有汽车所有的结构都有NVHNVH问问题题车身动力系统底盘及悬架环境控制系统电子系统……在所有性能领域（NVH，安全碰撞、操控、燃油经济性、等）中，NVH是设计面最广的领域。长安汽车（集团）有限责任公司5什么是NVH什么是NVH噪声Noise:是人们不希望的声音注解:声音有时是我们需要的是由频率,声级和品质决定的频率范围:20-10,000Hz振动Vibration人身体对运动的感觉,频率通常在0.5-200Motionsensedbythebody,mainlyin.5hz-50hzrange是由频率,振动级和方向决定的不舒服的感觉Harshness-Rough,gratingordiscordantsensationNVH:Noise,VibrationandHarshness长安汽车（集团）有限责任公司6为什么要做为什么要做NVH?NVH?NVH对顾客非常重要NVH的好坏是顾客购买汽车的一个非常重要的因素.NVH影响顾客的满意度在所有顾客不满意的问题中,约有1/3是与NVH有关.NVH影响到售后服务约1/5的售后服务与NVH有关长安汽车（集团）有限责任公司7决定决定NVHNVH的因素的因素顾客的要求政府法规公司的需要和技术能力竞争车长安汽车（集团）有限责任公司8Boom:DrummingLowfrequency(20-100Hz)soundClunk:Transient,lowfrequency,broadbandnoiseDrone,Moan:Largeamplitude80-200HzsoundGroan:100-150Hzdisturbanceatstart-upGrowl:Broadbandnoiseintherange100-1000HzHarshness:CombinationofnoiseandvibrationleadingtoahardroadfeelRattle:Noiseofmetallicpartsincontact,usuallyrandomRumble:Broadband100-500Hznoise,varyinginamplitudeShake:Lowfrequency(<20Hz)verticalorlateralvibrationsShudder:Lowfrequency(<20Hz)longitudinalvibrationsofavehicleSqueal:TickandHash:MiscellaneousnoisefromtheenginecompartmentWhine:200-2000Hzsound,usuallyatoneanditsharmonicsNVHNVH对不同的声音和振动有特定的描述对不同的声音和振动有特定的描述长安汽车（集团）有限责任公司9NVH–NVH–车速车速––发动机转速的关系发动机转速的关系动力系统(P/T)NVH路噪RoadNoise风噪WindNoise车速VehiclespeedSpeed1030507090110130150SpeedWindNVHRoadNVHPowertrainNVHPowertrainNVHDominanceRoadNVHDominanceWindNVHDominance长安汽车（集团）有限责任公司10路面及动力系统的振动Road&P/TVibration路面及动力系统的噪声Road&P/TSound风激励噪声WindNoise动力系统的声品质P/TSoundQuality0Hz100Hz250Hz800Hz5000HzNVHNVH与频率的关系与频率的关系长安汽车（集团）有限责任公司11多通道分析多通道分析源源--通道通道--接受体模型接受体模型iFjPiFPjPPP源通道源接受体源源源源源通道通道iFjPiFPjPPP源通道源接受体源源源源源通道通道InteriorSound&VibrationNoisepath1Noisepath2Noisesource1Vibrationsource1Noisesource2NoisesourceN……Vibrationsource2VibrationsourceN……Vibrationpath1Vibrationpath2Vibrationpath…Noisepath…InteriorSound&VibrationNoisepath1Noisepath2Noisesource1Vibrationsource1Noisesource2NoisesourceN……Vibrationsource2VibrationsourceN……Vibrationpath1Vibrationpath2Vibrationpath…Noisep...
