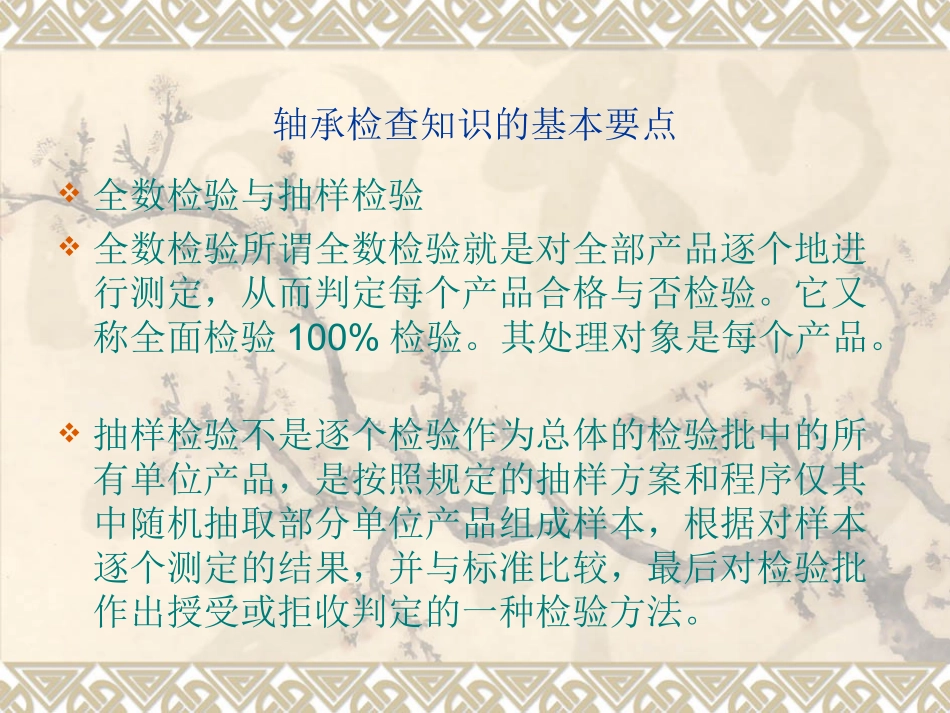

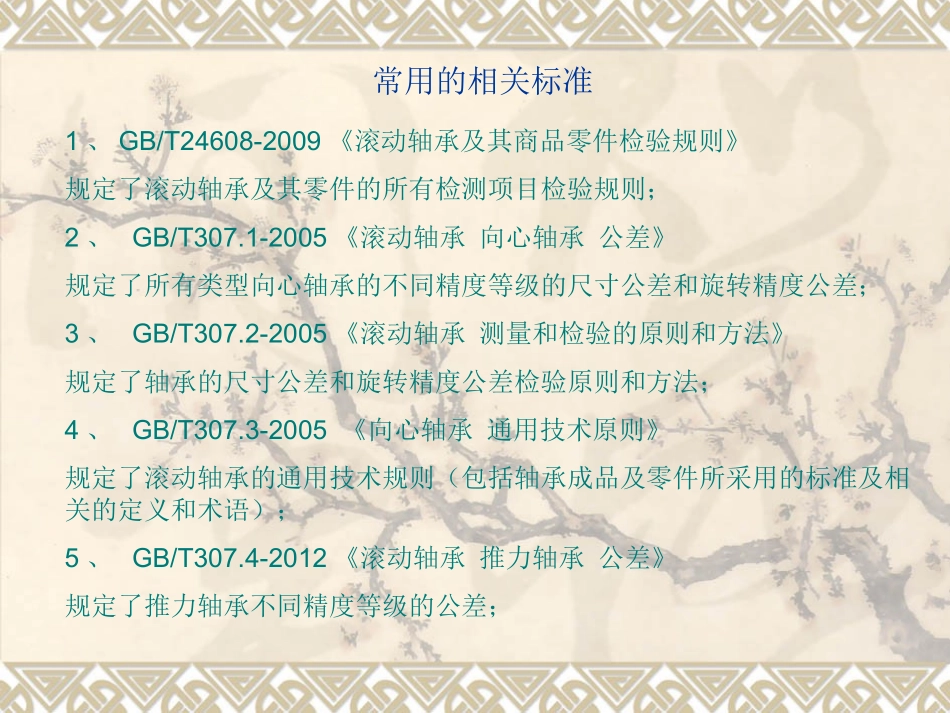

滚动轴承检查知识2016.05轴承检查知识的基本要点全数检验与抽样检验全数检验所谓全数检验就是对全部产品逐个地进行测定,从而判定每个产品合格与否检验。它又称全面检验100%检验。其处理对象是每个产品。抽样检验不是逐个检验作为总体的检验批中的所有单位产品,是按照规定的抽样方案和程序仅其中随机抽取部分单位产品组成样本,根据对样本逐个测定的结果,并与标准比较,最后对检验批作出授受或拒收判定的一种检验方法。常用的相关标准1、GB/T24608-2009《滚动轴承及其商品零件检验规则》规定了滚动轴承及其零件的所有检测项目检验规则;2、GB/T307.1-2005《滚动轴承向心轴承公差》规定了所有类型向心轴承的不同精度等级的尺寸公差和旋转精度公差;3、GB/T307.2-2005《滚动轴承测量和检验的原则和方法》规定了轴承的尺寸公差和旋转精度公差检验原则和方法;4、GB/T307.3-2005《向心轴承通用技术原则》规定了滚动轴承的通用技术规则(包括轴承成品及零件所采用的标准及相关的定义和术语);5、GB/T307.4-2012《滚动轴承推力轴承公差》规定了推力轴承不同精度等级的公差;标准中规定的滚动轴承及零件的关键项目滚动轴承关键项目检验项目抽样数接收数拒收数内圈、外圈硬度各2件01滚动体硬度4粒01内圈、外圈显微组织各1件01滚动体显微组织2粒01内圈、外圈碳化物网状各1件01滚动体碳化物网状2粒01内圈、外圈工作表面烧伤各1件01滚动体工作表面烧伤2粒01检验项目抽样数接收数拒收数内圈、外圈圆度各1件01滚动体圆度2粒01内圈、外圈工作表面粗糙度各1件01滚动体工作表面粗糙度2粒01寿命与可靠性一组//密封轴承温升性能8套12密封轴承漏脂性能8套12密封轴承防尘性能8套12圆锥(圆柱)滚子轴承内圈、外圈滚道凸度各1件01圆锥(圆柱)滚子轴承、滚针轴承滚动体凸度2粒01注1、用户对寿命与可靠性及密封轴承温升、漏脂、防尘性能有要求时,可作为关键项目注2、用户对凸度项目有要求时,可作为关键项目,并根据样品图样等技术文件检验滚动体关键项目检验项目抽样数接收数拒收数硬度501显微组织501碳化物网状501工作表面烧伤501圆度误差501工作表面粗糙度501钢球压碎载荷901钢球压缩试验301滚针弯曲试验501圆锥(圆柱)滚子、滚针凸度501注1、钢球压碎载荷、压缩试验、滚针的弯曲试验分别按JB/T1255-2001、JB/T10336-2002的规定注2、用户对凸度项目有要求时,可作为关键项目,并根据样品图样等技术文件检验成品轴承检测成品检测主要包括:成品轴承尺寸精度检测;成品轴承旋转精度检测;成品轴承游隙检测;成品轴承振动检测;成品轴承残磁检测;成品轴承的外观检测;深沟球轴承成品内径尺寸(Δds、Δdmp、Vdsp、Vdmp)外径尺寸(ΔDs、ΔDmp、VDsp、VDmp)内圈宽度(ΔBs、VBs)外圈宽度(ΔCs、VCs)内圈的径向跳动(Kia)内圈的轴向跳动(Sia)外圈的径向跳动(Kea)外圈的轴向跳动(Sea)内、外径的垂直度(Sd、SD)径向游隙(Gr)残磁(单位mT)振动值(内径10~120mm轴承的振动加速度值或振动速度值)旋转灵活性外观角接触球轴承成品内径尺寸(Δds、Δdmp、Vdsp、Vdmp)外径尺寸(ΔDs、ΔDmp、VDsp、VDmp)内圈宽度(ΔBs、VBs)外圈宽度(ΔCs、VCs)内圈的径向跳动(Kia)内圈的轴向跳动(Sia)外圈的径向跳动(Kea)外圈的轴向跳动(Sea)内、外径的垂直度(Sd、SD)实际宽度偏差(ΔTs)径向游隙(Gr)残磁(单位mT)旋转灵活性外观圆柱滚子轴承成品内径尺寸(Δds、Δdmp、Vdsp、Vdmp、圆锥孔锥度公差Δd1mp-Δdmp)外径尺寸(ΔDs、ΔDmp、VDsp、VDmp)内圈宽度(ΔBs、VBs)外圈宽度(ΔCs、VCs)内圈的径向跳动(Kia)外圈的径向跳动(Kea)内、外径的垂直度(Sd、SD)径向游隙(Gr)残磁(单位mT)振动值(内径10~120mm轴承的振动速度值)旋转灵活性外观调心滚子轴承成品内径尺寸(Δds、Δdmp、Vdsp、Vdmp、圆锥孔锥度公差Δd1mp-Δdmp)外径尺寸(ΔDs、ΔDmp、VDsp、VDmp)内圈宽度(ΔBs、VBs)外圈宽度(ΔCs、VCs)内圈的径向跳动(Kia)外圈的径向跳动(Kea)内、外径的垂直度(Sd、SD)径向游隙(Gr)残磁(单位mT)振动值(内径10~120mm轴承的振动速度值)旋转灵活...
