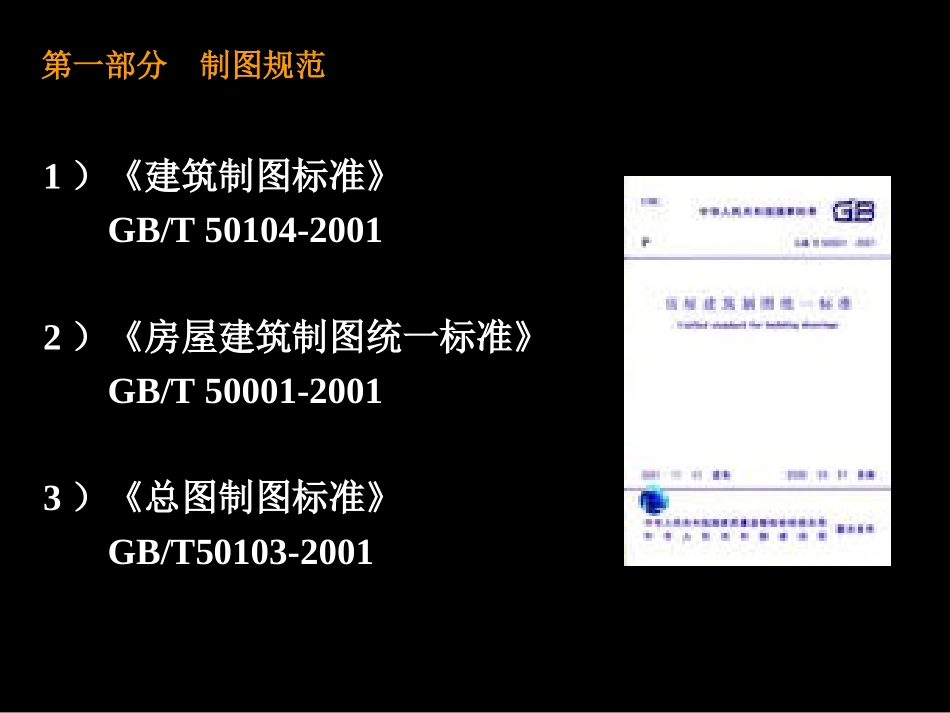

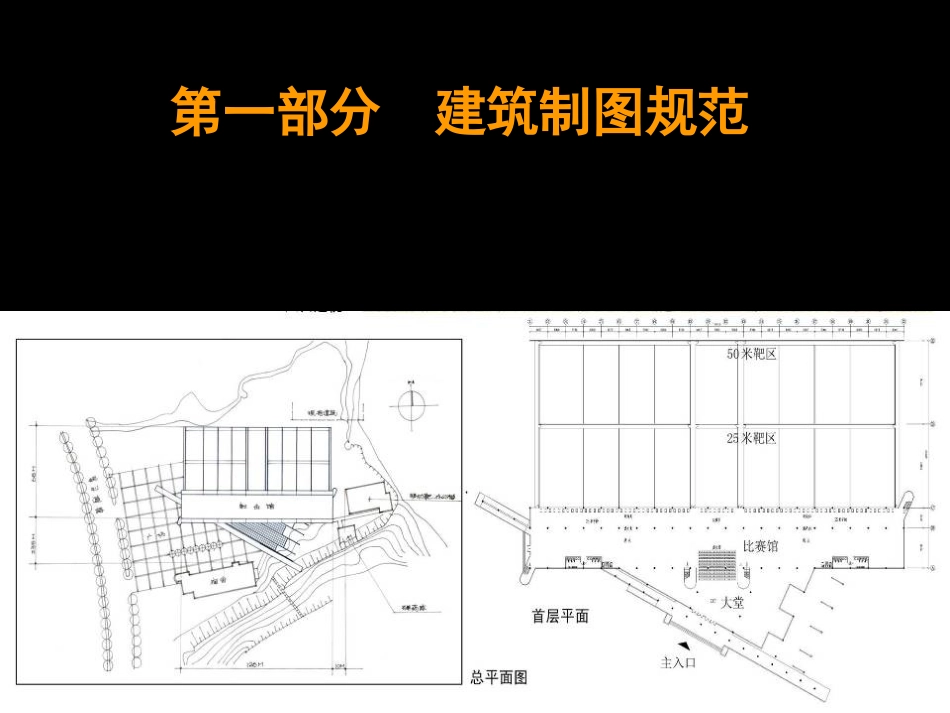

建筑制图规范大全第一部分建筑制图规范第一部分制图规范1）《建筑制图标准》GB/T50104-20012）《房屋建筑制图统一标准》GB/T50001-20013）《总图制图标准》GB/T50103-2001第一部分制图规范制图规范的目的是统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要。制图规范是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。第一部分制图规范1.1图纸规格A0841×1189A1594×841A2420×594A3297×420A4210×297（单位：毫米）制图标准的有关规定各号幅面的尺寸关系是：沿上一号幅面的长边对裁，即为次一号幅面的大小。图纸幅面及图框尺寸A0~A4图纸幅面和格式（GB/T14689－1993）制图标准的有关规定尺寸代号A0A1A2A3A4b×L841×1189594×841420×594297×420210×297c105a25表1-1幅面及图框尺寸制图标准的有关规定图框格式：图框格式：图框——图纸上限定绘图区域的线框。(a)A0~A3横式幅面(b)A4立式幅面第一节制图标准的有关规定1.1.1图纸标题栏及会签栏（GB/T10610.1－1989）——位于图纸右下角与图框线相接。用来填写工程名称、图名、制图人名、设计单位、图纸编号、比例等内容。图1-11制图作业标题栏格式第一部分制图规范1.2线型线宽比线宽线宽组b粗2.01.41.00.70.50.350.5b中1.00.70.50.350.250.180.25b细0.50.350.250.18线型宽度图线制图标准的有关规定名称线型线宽一般用途粗实线b可见线用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线;立面图的外轮廓线及地平线、剖切符号、详图符号、图面标志、图名、结构图中的钢筋线、建筑物或构筑物的外形轮廓线、剖切位置线、地面线、详图符号圆圈、图纸的图框线、新设计的给水管线等中实线0.5b可见线剖面图中未被剖到但仍能看到而需要画出的轮廓线、标注尺寸的尺寸起止45°短线、原有的各种给水管线或循环水管线细实线0.25b尺寸界线、尺寸线、材料图例线、索引符号的圆圈、引出线、标高符号线、重合断面的轮廓线、较小图形的中心线等粗虚线b新建的各种给水排水管道线，总平面图或运输图中的地下建筑物或地下的构筑物中虚线0.5b需要画出的看不见的轮廓线、建筑平面图中运输装置的外轮廓线、原有的排水线、拟扩建的建筑工程轮廓线、建筑平面中的梁、装饰平面布置图中的吊柜等细虚线0.25b不可见轮廓线、图例线、家具图中不可见的隔板，门窗的开启方式及图例线等；图线名称图线型式、图宽度线一般应用图例粗实线mm宽度：优先选用、d0.50.7可见轮廓线、可见过渡线细虚线不可见轮廓线、不可见过渡线细实线尺寸线、尺寸界线、剖面线、重合断面的轮廓线、辅助线、引出线、螺纹牙底线及齿轮的齿根线可见轮廓线不可见轮廓线剖面线尺寸界线尺寸线重合断面的轮廓线宽度：约为粗线宽度的d1/2宽度：约为粗线宽度的d1/2制图标准的有关规定粗单点长画线b结构图中梁或构架的位置线、平面图中起重运输装置的轨道线、其他特殊构件的位置指示线等中单点长画线0.5b见各有关专业制图标准细单点长画线0.25b中心线、对称线、定位轴线等粗双点长画线b预应力钢筋线等中双点长画线0.5b见有关专业制图标准细双点长画线0.25b假想轮廓线、成型以前的原始轮廓线折断线0.25b不画出图样全部时的断开界线波浪线0.25b不画出图样全部时的断开界线，构造层次的断开界线图线图线名称图线型式、图宽度线一般应用图例细点画线轴线、对称中心线、轨迹线、节圆及节线细双点画线极限位置的轮廓线相邻辅助零件的轮廓线、假想投影轮廓线中断线、、轴线对称中心线运动机件在极限位置的轮廓线相邻辅助零件的轮廓线宽度：约为粗线宽度的d1/2宽度：约为粗线宽度的d1/2细双折线断裂处的边界线粗点画线有特殊要求的线或表面的表示线镀铬细波浪线机件断裂处的边界线、视图与局部剖视的分界线断裂处的边界线视图与局部剖视图的分界线图线名称图线型式、图宽度线一般应用图例mm宽度：优先选用、d0.50.7宽度：约为粗线宽度的d1/2宽度：约为粗线宽度的d1/2制图标准的有关规定(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线段长度和间隔应各自大致相等...
