装修深化设计重难点工艺做法1VIP专享VIP免费

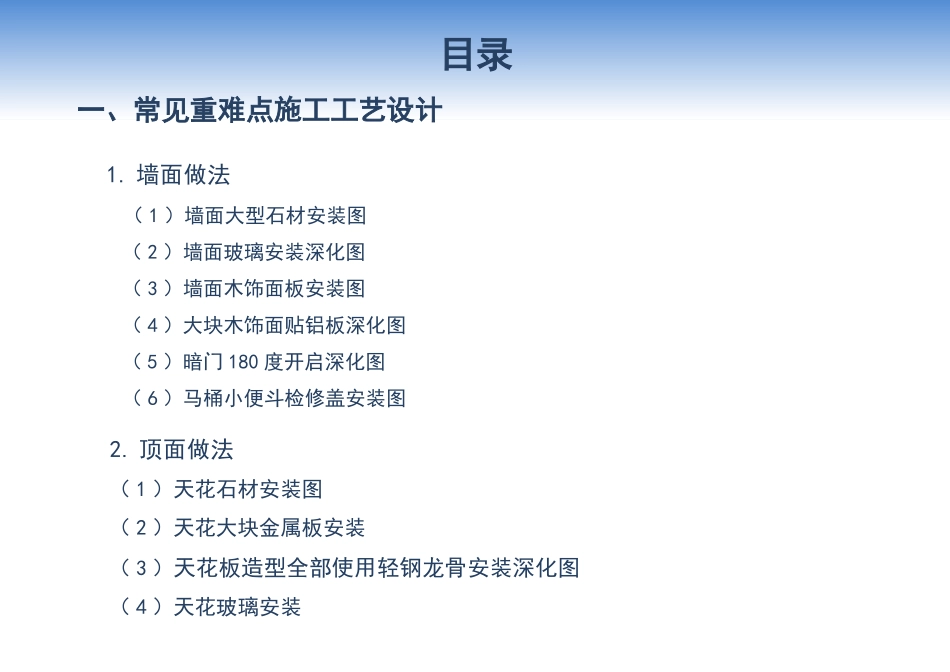

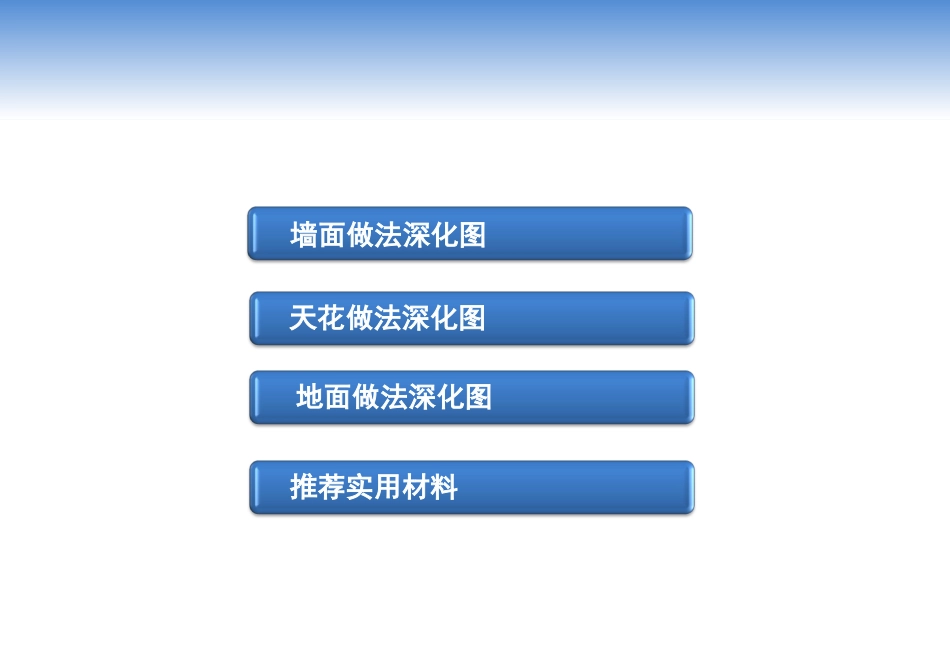

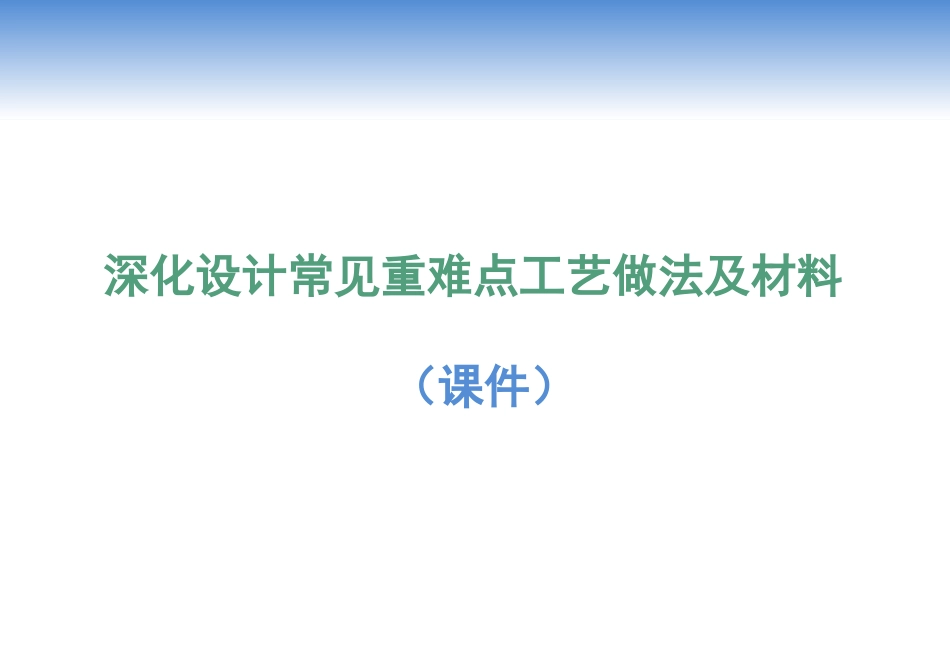

深化设计常见重难点工艺做法及材料（课件）推荐实用材料墙面做法深化图天花做法深化图地面做法深化图推荐实用材料目录一、常见重难点施工工艺设计1.墙面做法（1）墙面大型石材安装图（2）墙面玻璃安装深化图（3）墙面木饰面板安装图（4）大块木饰面贴铝板深化图（5）暗门180度开启深化图（6）马桶小便斗检修盖安装图2.顶面做法（1）天花石材安装图（2）天花大块金属板安装（3）天花板造型全部使用轻钢龙骨安装深化图（4）天花玻璃安装3.地面做法（1）中庭玻璃栏杆深化图。（2）淋浴间隔断门地面挡水石深化方案图（3）隐藏式马桶安装、防水深化方案图二、装修设计推荐材料介绍（1）晶钻胶（2）磁力埃特板（3）滑卡式石材、瓷砖干挂件（4）成品金属踢脚线（5）国家淘汰禁止和禁止使用的材料名录-20161.墙面大型石材施工设计方案针对性的解决措施：大堂墙面石材尺寸为整块大型石材，单块面积超过1.5平方米,重量超重，尺寸偏大，不适用普通石材干挂法施工。为保证大块石材安装的安全性及牢固性，建议石材背后做加强钢架，用背栓与石材连接做成单元体，再与竖向刚架主龙骨挑出的槽钢连接，石材板上部与槽钢采用挂接，与下边石材板连接采用插接。既保证了牢固性，又方便拆卸更换。详见附图。异形石材施工方案针对性的解决措施：来福士大堂墙面石材尺寸为整块大型石材，单块面积接近2.5平方米,重量超重，尺寸偏大，不适用普通石材干挂法施工。为保证大块石材安装的安全性及牢固性，建议石材背后做加强钢架，用背栓与石材连接做成单元体，做蜂窝石材。再与竖向刚架主龙骨挑出的槽钢连接，石材板上部与槽钢采用挂接，与下边石材板连接采用插接。既保证了牢固性，又方便拆卸更换。详见附图。T4N墙面大块玻璃安装施工方案针对性的解决措施：原图为直接用胶贴在木工板上。由于木夹板与玻璃温度收缩比不同，时间久了容易脱落没，存在一定安全隐患。建议改为专用挂件，挂件用硅酮结构胶与玻璃相连，靠墙做钢架龙骨安装挂钩，干挂玻璃，玻璃底部及上下玻璃交接须有金属托板，托住玻璃以保证牢固性。2.墙面木饰面施工深化设计方案针对性的解决措施：1.常用墙面木饰面安装，基层多采用木工板，木夹板基层使用挂条安装木饰面板，由于目前工程对装修防火、环保要求不断提高，木基层做法日趋不能满足要求。木工板基层建议改为12-15mm厚硅酸钙板基层,较木工板不仅省去防腐、防火处理工序，而且硅酸钙板无甲醛释放,既满足环保、防火要求，同时又满足握钉力要求。3.墙面大面积木饰面施工方案针对性的解决措施：1.当下方案设计师喜欢用大面积木饰面，整面墙木饰面从顶到地超过2400mm不分块，一般市场上基层板材不超过2400。大型板材存在运输、安装、变形的风险。为解决这个问题采用铝板贴木皮做法，背后做板肋提高强度，采用挂件挂于墙面铝合金龙骨。相比木基层可减轻重量，不易变形等优点。4.180度开启消火栓暗门设计方案针对性的解决措施：1.本题目研究消火栓门180度开启新做法，传统做法有的不能开启180，有的满足规范做法需要价格昂贵的铰链。现提供一种施工现场能方便制作，造价低廉，满足强度、开启满足角度180度要求的做法。适用于石材暗门、木饰面、玻璃等暗门。具体做法采用U型钢、或槽钢两翼焊接两个合页，通过两个合页开启过度满足180度的开启角度。详见下图5.小便斗、马桶隐藏式检修盖安装设计方案针对性的解决措施：说明：马桶检修盖做成活动可掀盖式，使用镀锌角钢做骨架，安装M6不锈钢转轴，设置滑移槽，较传统检修盖做法更加合理。参考下图1.天花石材施工设计方案针对性的解决措施：天花石材安装难点是石材重量大，安装固定安全性非常重要。此做法采用石材背栓固定于石材板背后，连接“Z”形铝合金挂件，挂于定制的80*50梯形铝合金主龙骨，Z型龙骨带钩可自锁以保持石材的稳定性。主龙骨通过吊杆或角钢与上方结构楼板连接。（详见下图节点图）。2.天花金属板施工方案针对性的解决措施：有些项目如商场、办公楼设计天花金属板尺寸偏大，单块面积普遍超过2-3平方米，建议采用20厚背蜂窝铝板加固，防止变形。安装方法为挂钩龙骨搭接，挂接节点加不锈钢弹片固定，防止蜂窝铝板安装完成晃动。每一...
