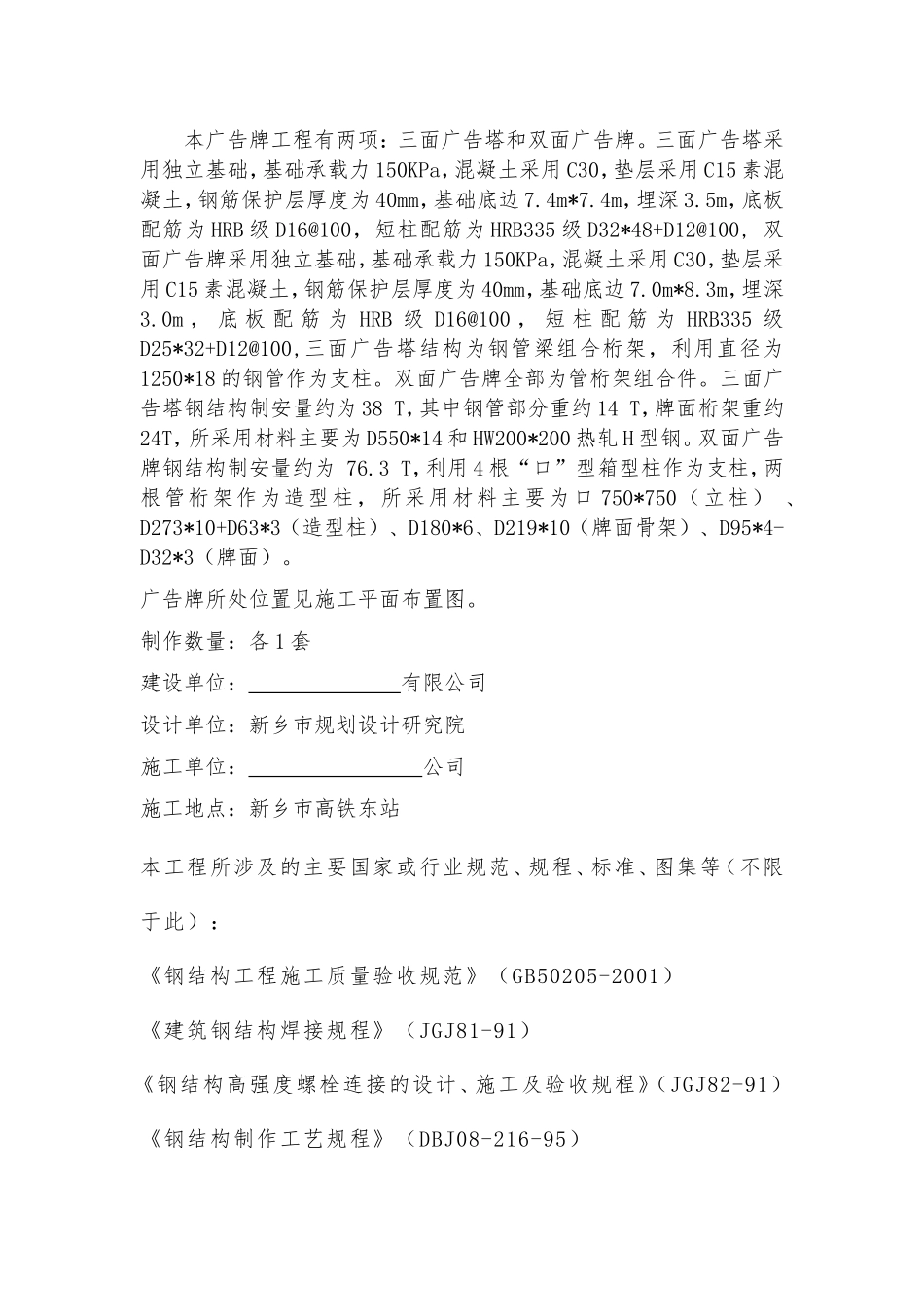

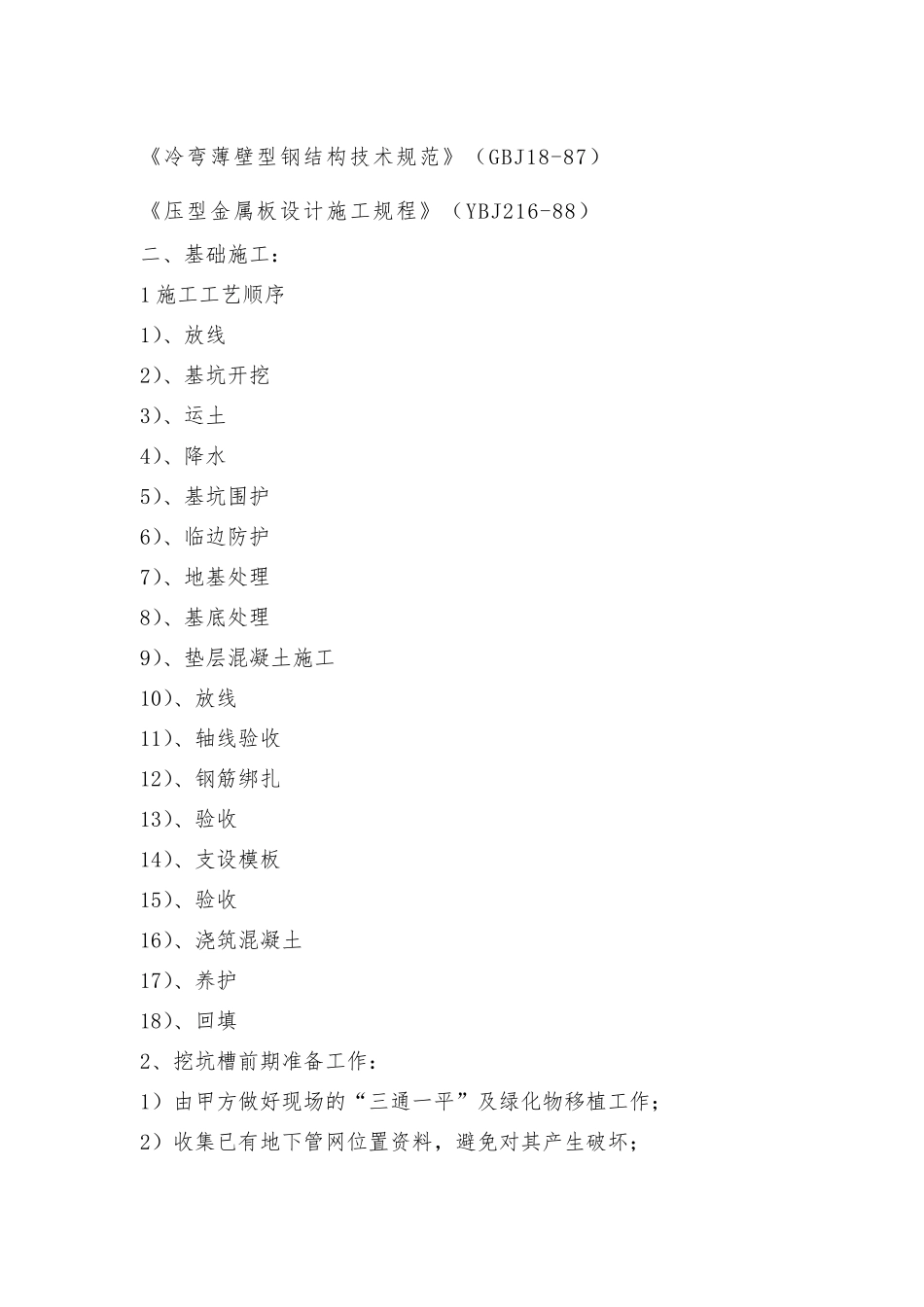

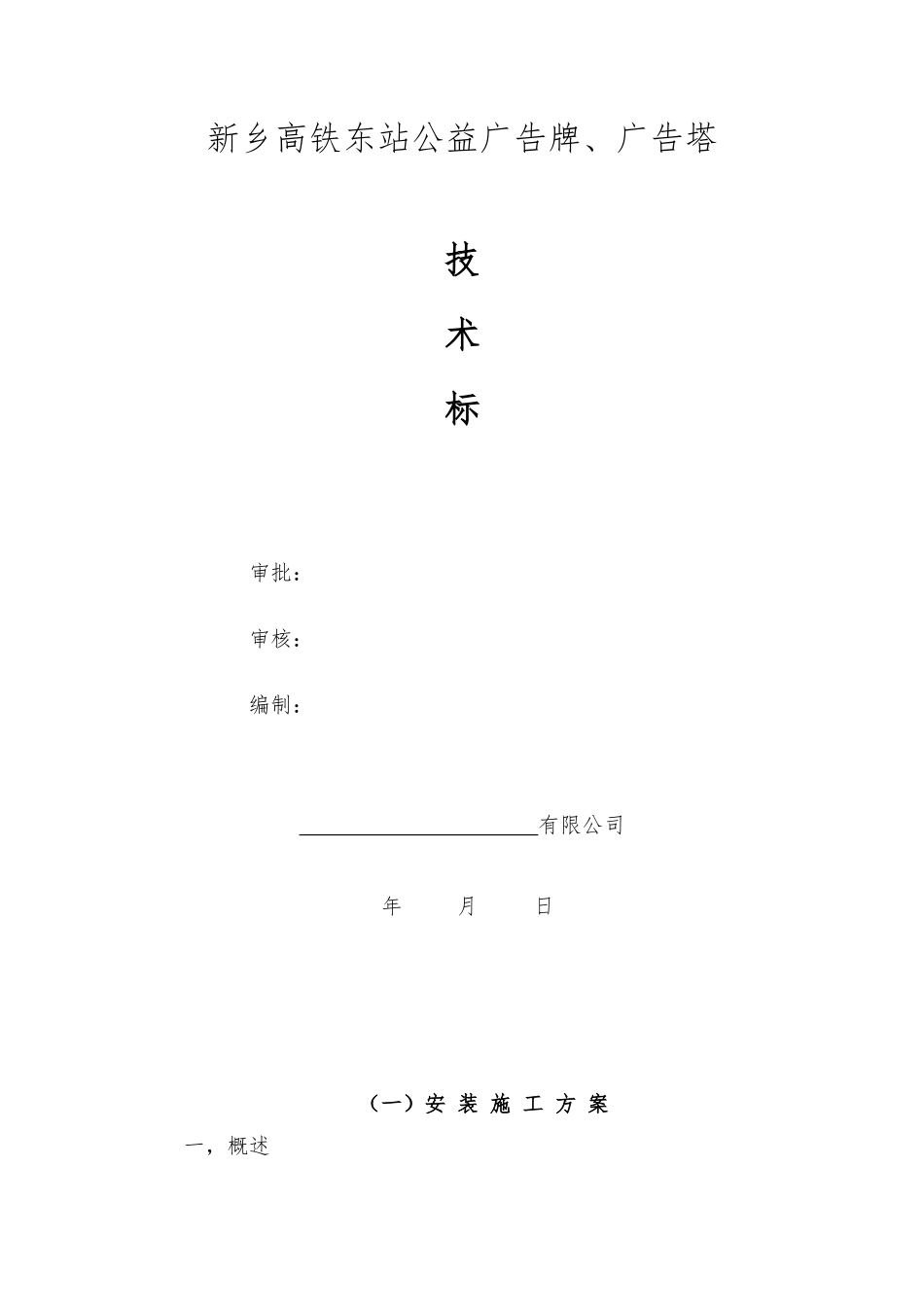

新乡高铁东站公益广告牌、广告塔技术标审批：审核：编制：有限公司年月日（一）安装施工方案一，概述本广告牌工程有两项：三面广告塔和双面广告牌。三面广告塔采用独立基础，基础承载力150KPa，混凝土采用C30，垫层采用C15素混凝土，钢筋保护层厚度为40mm，基础底边7.4m*7.4m，埋深3.5m，底板配筋为HRB级D16@100，短柱配筋为HRB335级D32*48+D12@100,双面广告牌采用独立基础，基础承载力150KPa，混凝土采用C30，垫层采用C15素混凝土，钢筋保护层厚度为40mm，基础底边7.0m*8.3m，埋深3.0m，底板配筋为HRB级D16@100，短柱配筋为HRB335级D25*32+D12@100,三面广告塔结构为钢管梁组合桁架，利用直径为1250*18的钢管作为支柱。双面广告牌全部为管桁架组合件。三面广告塔钢结构制安量约为38T，其中钢管部分重约14T，牌面桁架重约24T，所采用材料主要为D550*14和HW200*200热轧H型钢。双面广告牌钢结构制安量约为76.3T，利用4根“口”型箱型柱作为支柱，两根管桁架作为造型柱，所采用材料主要为口750*750（立柱）、D273*10+D63*3（造型柱）、D180*6、D219*10（牌面骨架）、D95*4-D32*3（牌面）。广告牌所处位置见施工平面布置图。制作数量：各1套建设单位：有限公司设计单位：新乡市规划设计研究院施工单位：公司施工地点：新乡市高铁东站本工程所涉及的主要国家或行业规范、规程、标准、图集等（不限于此）：《钢结构工程施工质量验收规范》（GB50205-2001）《建筑钢结构焊接规程》（JGJ81-91）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）《钢结构制作工艺规程》（DBJ08-216-95）《冷弯薄壁型钢结构技术规范》（GBJ18-87）《压型金属板设计施工规程》（YBJ216-88）二、基础施工：1施工工艺顺序1）、放线2）、基坑开挖3）、运土4）、降水5）、基坑围护6）、临边防护7）、地基处理8）、基底处理9）、垫层混凝土施工10）、放线11）、轴线验收12）、钢筋绑扎13）、验收14）、支设模板15）、验收16）、浇筑混凝土17）、养护18）、回填2、挖坑槽前期准备工作：1）由甲方做好现场的“三通一平”及绿化物移植工作；2）收集已有地下管网位置资料，避免对其产生破坏；3）乙方工人及机具进入工地会同甲方制订作业区域；4）定位放线，根据定位确定轴线位置用石灰划出基坑（槽）开挖的边线；3、场地开挖：1）、本工程施工现场交通便利场地开阔确定挖机开挖为主附以人工清槽；2）、土方放置及多余土方运输；3）、施工场地开阔，在基坑开挖过程中预防塌土在开挖初2-2.6米标高阶段放坡挖掘，防止土壁坍塌发生安全事故。4）、开挖施工要点遵循先深后浅自上而下水平分段分层进行，先挖除填土验明深度再下挖粉土至黏土层丈量标高，确认深度。如挖至地下水位以下未达淤泥层且未达标高3600MM需再往下挖时应在基坑（槽）四周或两侧挖好临时排水沟或集水井将水位降至坑槽底部500MM以下，以利挖方进行。降水工作持续到基础施工完成。5）、基坑（槽）竣工验收。4、混凝土基础施工：1）、基础截面形式采用台阶形，阶梯高度大于300MM（详细见图纸），首先清理槽底，然后下300MM碎石垫层料；2）、在基础垫层上放出基础轴线及边线，钢筋工绑扎好基础钢筋，要将地螺栓搭接钢筋校正位置并固定好，检验钢筋。3）、钢筋检验合格后，按线支立预先准备好的模板（模板主要采用体型轻、占地面积小的多层板胶合板，现场制作、安装。钢管架或角钢焊接支撑加固。）先将下阶模板支好，在支好上阶模板，模板支立要求牢固，避免浇筑混凝土时跑浆、变形。木模板浇水湿润。4）、采用C20商品混凝土利用输送车直接将混凝土输送到坑槽，由混凝土工人用鼓捣器将混凝土振捣密实，不要漏振。5)、混凝土浇筑完毕后，撒水养护。达到一定强度后，拆模、检验、回填土。6)、基坑竣工清洁裸露地面的地螺栓丝口，加注机油后用塑料袋包裹，以防损坏丝口。地螺栓、护壁设施、法兰等预制构件需在基坑开挖前制作完毕。材料、构配件、施工机械及劳动力均应满足施工要求。三，广告牌制作1．生产准备根据施工图纸所注明材料，采用相应的钢材，其应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。钢结构工...
