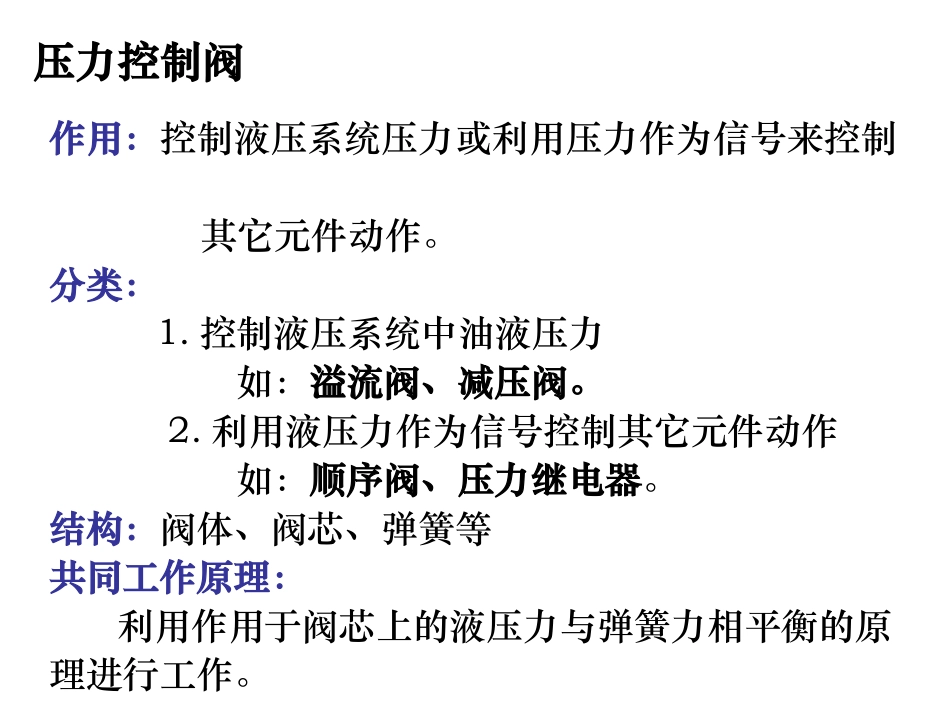

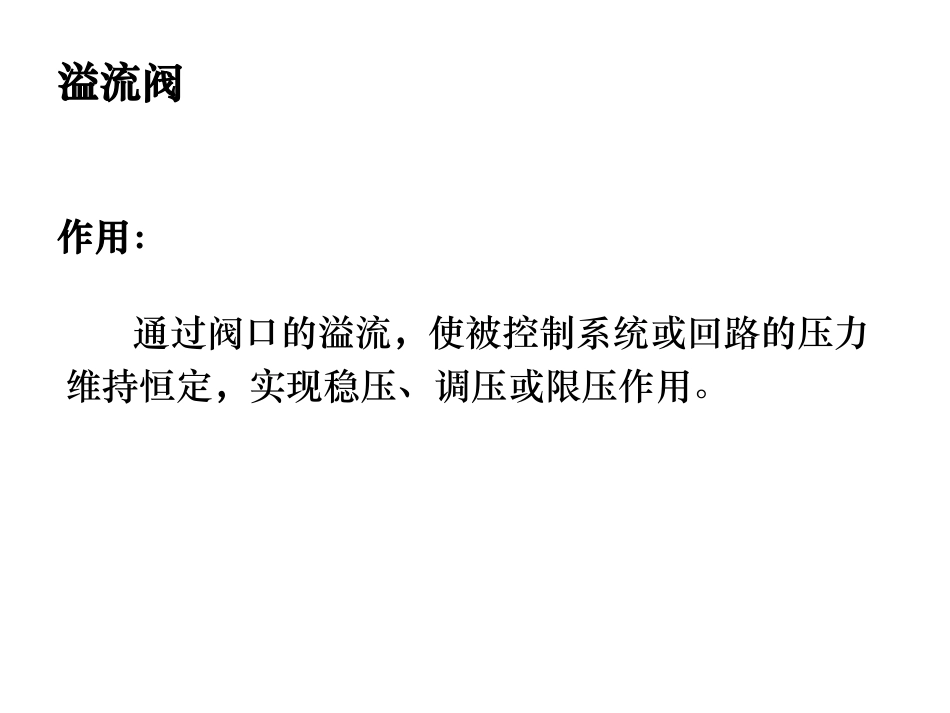

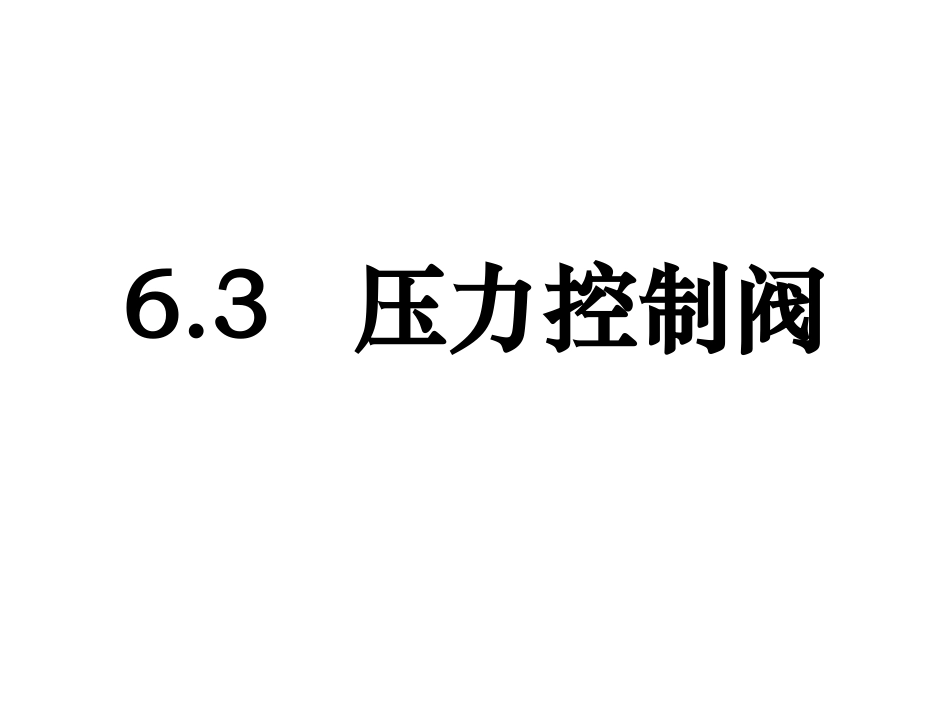

6.3压力控制阀压力控制阀作用：控制液压系统压力或利用压力作为信号来控制其它元件动作。分类：1.控制液压系统中油液压力如：溢流阀、减压阀。2.利用液压力作为信号控制其它元件动作如：顺序阀、压力继电器。结构：阀体、阀芯、弹簧等共同工作原理：利用作用于阀芯上的液压力与弹簧力相平衡的原理进行工作。溢流阀作用：通过阀口的溢流，使被控制系统或回路的压力维持恒定，实现稳压、调压或限压作用。•按结构型式分：直动式溢流阀先导式溢流阀直动式溢流阀结构：1）阻尼孔5）调节螺钉2）阀体6）弹簧座3）阀芯7）弹簧4）阀盖工作原理：p
ps,溢流其中：ps—弹簧力因为溢流阀正常工作时，阀口的开度的变化量较小，即弹簧的压缩量变化很小，所以溢流阀的进口处的压力p基本保持不变，从而稳定系统压力在调定值附近。职能符号：职能符号：特点：阀芯所受的液压力全靠弹簧力平衡，故当系统压力很高时，弹簧必须很硬，导致结构笨重，调压不轻便。一般用于压力小于2.5MPa的低压系统中。又因为流量较大时，阀口开度增大，使弹簧变形量增大，从而导致阀的进口压力增大，降低了稳压性能。故一般用在小流量的场合。先导式溢流阀结构：先导调压部分：控制主阀的溢流压力主阀部分：溢流工作原理：利用主阀芯上下两端液体压力差与弹簧力相平衡的原理来进行压力控制。先导式溢流阀讨论：2、远程控制口K接另一调压阀：系统压力取决于py2。1、远程控制口K接油箱：系统压力几乎为零。特点：因为时利用主阀芯上下两端液体压力差与弹簧力相平衡来进行压力控制，所以主阀芯的弹簧不需要很大的刚度，调压轻便，常用在压力较高或流量较大的场合。职能符号：溢流阀的应用1.用作溢流阀•在定量泵的液压系统中，泵的共有压力由溢流阀调定。利用流量控制阀调节进入液压缸的流量，多余的压力油可经溢流阀流回油箱。2.用作系统安全阀变量泵系统中，在正常工作状态下，溢流阀是关闭的，只有在系统压力大于其调整压力时，溢流阀才被打开，液油溢流。溢流阀对系统起过载保护作用。3.用作远程调压阀从较远距离的地方来控制泵工作压力的回路，图所示为用溢流阀作遥控的回路，其泵的输出压力是由遥控溢流阀所控制的。p远程Ps,阀口关小，减压、稳压。直动式稳压原理：•p2↑→阀芯上移→阀口减小→Δp↑，p2=p1-Δp，p1一定，Δp↑，p2↓；•p2↓→阀芯下移→阀口开大→Δp↓，Δp↓，p2↑。职能符号：先导式减压阀结构：先导部分主阀部分工作原理：（1）减压：（2）稳压：阀芯稳定工作时，若p2↑，等式左边大于右边，阀芯上移，阀口开度减小，Δp增加，，导致p2↓。节流口p3职能符号：减压阀和溢流阀的不同之处：③为保证减压阀出口压力调定值恒定，先导阀弹簧腔需通过泄油口单独外接油箱；而溢流阀的出油口是通油箱的，不必单独外接油箱。①减压阀保持出口压力基本不变，而溢流阀保持进口压力基本不变。②在不工作时，减压阀进、出油口互通，而溢流阀进出油口不通。•减压阀的应用•减压回路•如图所示为减压回路，不管回路压力多高，A缸压力决不会超过3MPa。•【例】溢流阀调定压力ps1=4.5MPa，减压阀的调定压力ps2=3MPa，活塞前进时，负荷F=1000N，活塞面积A=20×10-4m2，减压阀全开时压力损失及管路损失忽略•（1）活塞在运动时和到达尽头时，A、B两点的压力；•（2）当负载F=7000N时，A、B两点的压力。顺序阀利用油...
