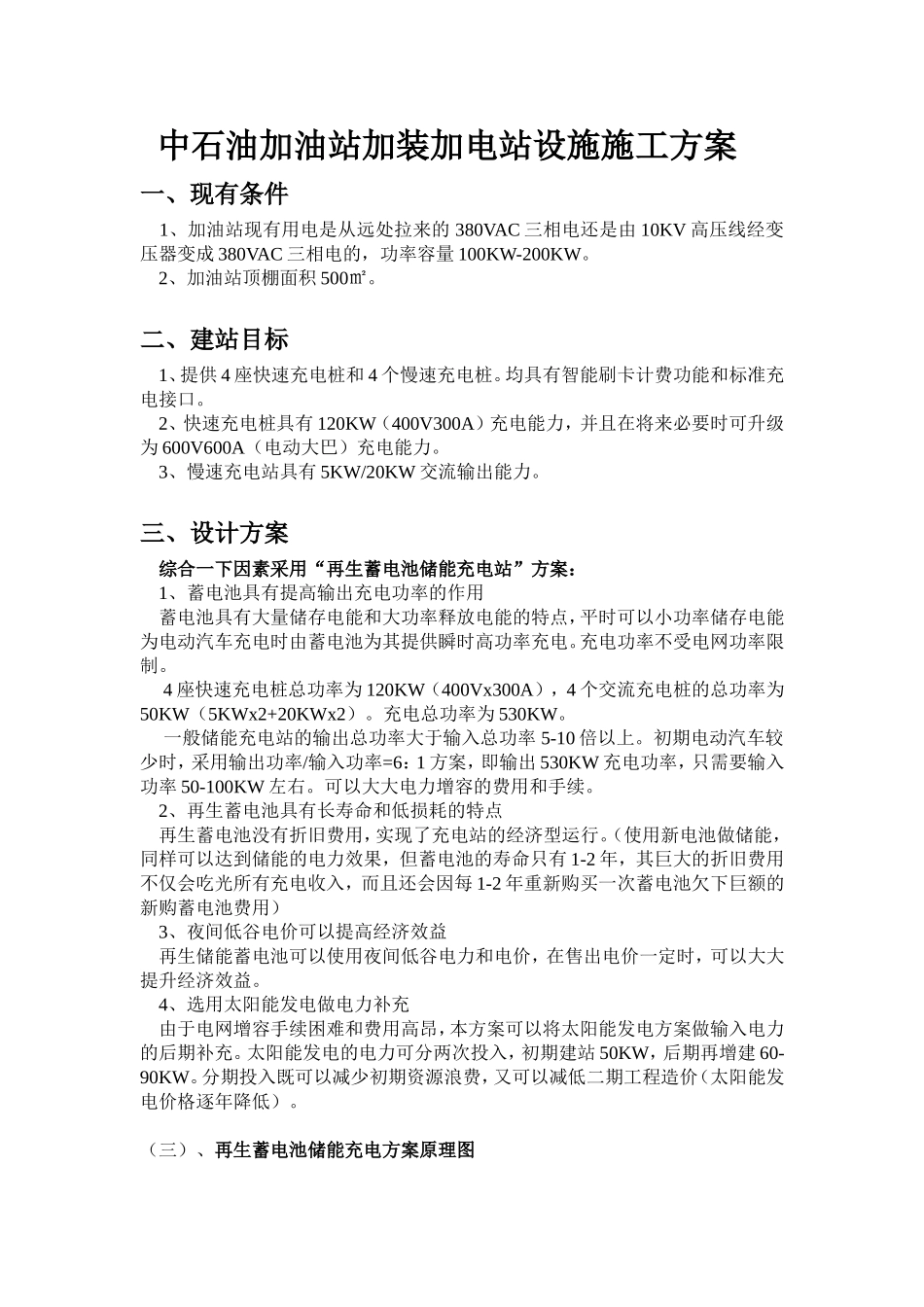

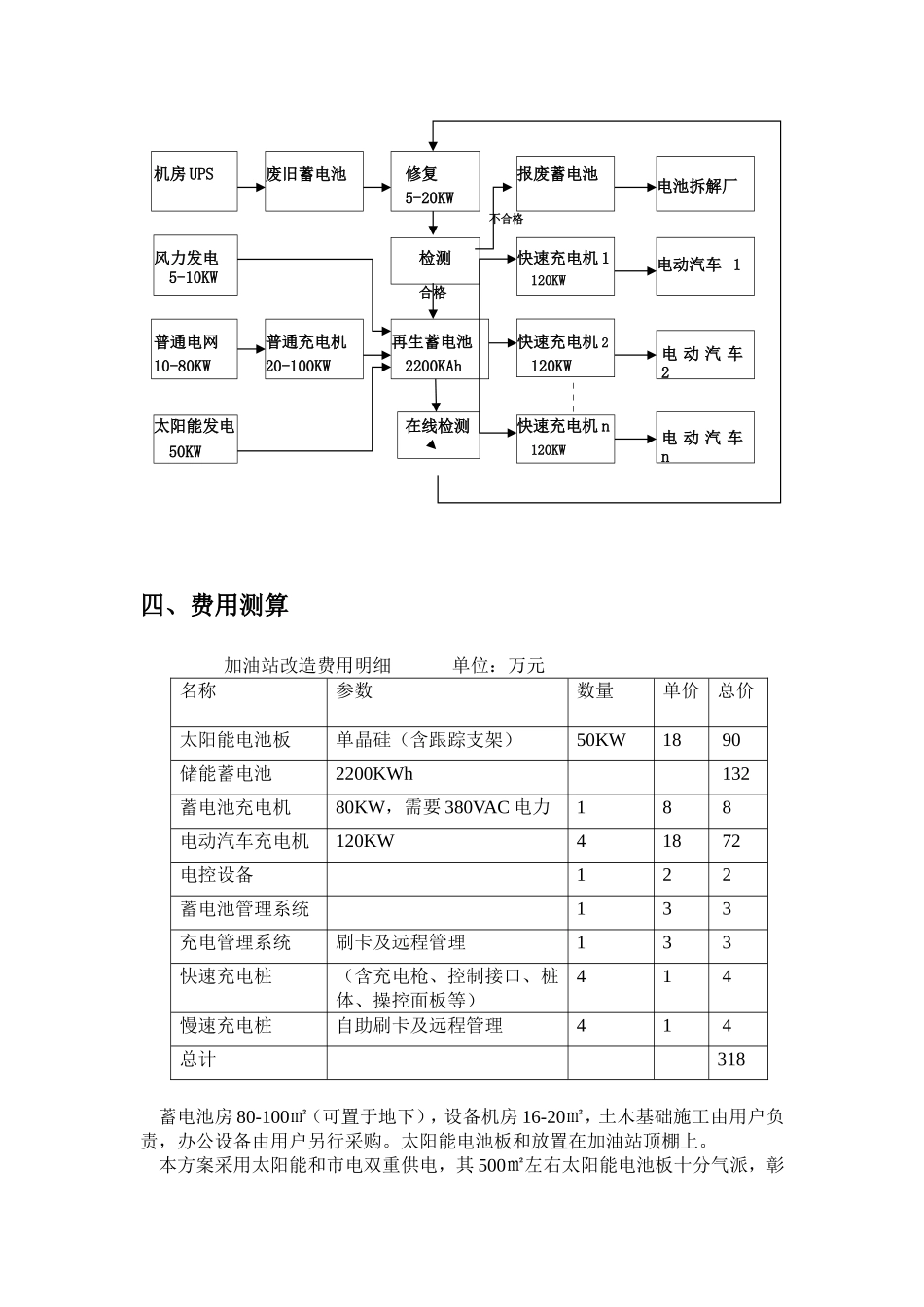

中石油加油站加装加电站设施施工方案一、现有条件1、加油站现有用电是从远处拉来的380VAC三相电还是由10KV高压线经变压器变成380VAC三相电的,功率容量100KW-200KW。2、加油站顶棚面积500㎡。二、建站目标1、提供4座快速充电桩和4个慢速充电桩。均具有智能刷卡计费功能和标准充电接口。2、快速充电桩具有120KW(400V300A)充电能力,并且在将来必要时可升级为600V600A(电动大巴)充电能力。3、慢速充电站具有5KW/20KW交流输出能力。三、设计方案综合一下因素采用“再生蓄电池储能充电站”方案:1、蓄电池具有提高输出充电功率的作用蓄电池具有大量储存电能和大功率释放电能的特点,平时可以小功率储存电能为电动汽车充电时由蓄电池为其提供瞬时高功率充电。充电功率不受电网功率限制。4座快速充电桩总功率为120KW(400Vx300A),4个交流充电桩的总功率为50KW(5KWx2+20KWx2)。充电总功率为530KW。一般储能充电站的输出总功率大于输入总功率5-10倍以上。初期电动汽车较少时,采用输出功率/输入功率=6:1方案,即输出530KW充电功率,只需要输入功率50-100KW左右。可以大大电力增容的费用和手续。2、再生蓄电池具有长寿命和低损耗的特点再生蓄电池没有折旧费用,实现了充电站的经济型运行。(使用新电池做储能,同样可以达到储能的电力效果,但蓄电池的寿命只有1-2年,其巨大的折旧费用不仅会吃光所有充电收入,而且还会因每1-2年重新购买一次蓄电池欠下巨额的新购蓄电池费用)3、夜间低谷电价可以提高经济效益再生储能蓄电池可以使用夜间低谷电力和电价,在售出电价一定时,可以大大提升经济效益。4、选用太阳能发电做电力补充由于电网增容手续困难和费用高昂,本方案可以将太阳能发电方案做输入电力的后期补充。太阳能发电的电力可分两次投入,初期建站50KW,后期再增建60-90KW。分期投入既可以减少初期资源浪费,又可以减低二期工程造价(太阳能发电价格逐年降低)。(三)、再生蓄电池储能充电方案原理图四、费用测算加油站改造费用明细单位:万元名称参数数量单价总价太阳能电池板单晶硅(含跟踪支架)50KW1890储能蓄电池2200KWh132蓄电池充电机80KW,需要380VAC电力188电动汽车充电机120KW41872电控设备122蓄电池管理系统133充电管理系统刷卡及远程管理133快速充电桩(含充电枪、控制接口、桩体、操控面板等)414慢速充电桩自助刷卡及远程管理414总计318蓄电池房80-100㎡(可置于地下),设备机房16-20㎡,土木基础施工由用户负责,办公设备由用户另行采购。太阳能电池板和放置在加油站顶棚上。本方案采用太阳能和市电双重供电,其500㎡左右太阳能电池板十分气派,彰废旧蓄电池普通电网太阳能发电10-80KW5-20KW50KW检测普通充电机20-100KW风力发电再生蓄电池修复2200KAh在线检测5-10KW合格机房UPS电动汽车1报废蓄电池快速充电机2快速充电机n120KW120KW快速充电机1120KW电动汽车2电动汽车n电池拆解厂不合格显新能源时代,同时又符合金屋顶工程,可以申请财政补贴。本方案具有4路快充(4x300A)和4路慢充功能(交流充电桩)。五、投资收益分析再生蓄电池储能充电站投资收益分析(单位:万元)再生蓄电池可以循环使用,不能再使用时当废品售出价值75万元。投资回收期4.58年。如果申请光伏发电补助或充电站建设补助,收回期还要更短。同时,随着光伏发电成本的减低,二期补充的光伏发电收益将会更大。再生蓄电池储能充电站是目前目前唯一可以脱离高压电网,并具有投资正收益的充电站方案。六、施工方案1、太阳能发电板采用≥16%的进口芯片的单晶硅材料,加装太阳光自动跟踪支架,发电时间由原来的4-6小时延长到8-10小时。发电量增加50%以上。2、太阳能安装到加油站顶棚上,节约占地面积。(也可安装到其他空闲地域)3、蓄电池充电机和电动汽车充电机符合加油站安全要求4、基础施工包含:蓄电池房(地下、地上均可),设备机房(现有库房可改装)、原始条件总投入318固定资产太阳能电池板、充电设备、管理系统等186流动资产再生蓄电池132固定资产折旧【318-75(电池残余价值)】/20年12.15流动资产管理再生蓄电池维护费/年5贷款利息5.5厘x318万元x12月=20.99管理费(含人工)用原站...
