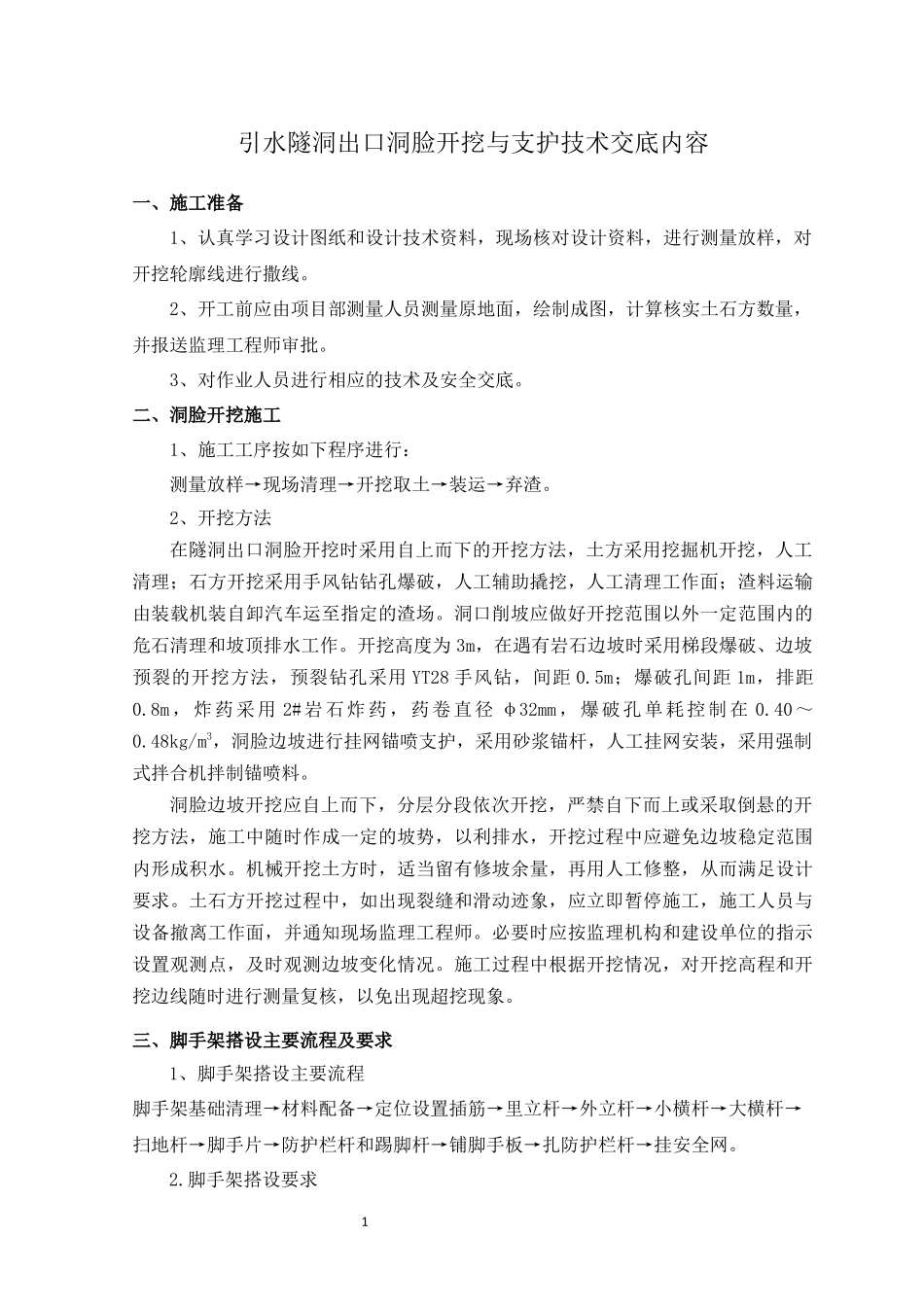

1引水隧洞出口洞脸开挖与支护技术交底内容一、施工准备1、认真学习设计图纸和设计技术资料，现场核对设计资料，进行测量放样，对开挖轮廓线进行撒线。2、开工前应由项目部测量人员测量原地面，绘制成图，计算核实土石方数量，并报送监理工程师审批。3、对作业人员进行相应的技术及安全交底。二、洞脸开挖施工1、施工工序按如下程序进行：测量放样→现场清理→开挖取土→装运→弃渣。2、开挖方法在隧洞出口洞脸开挖时采用自上而下的开挖方法，土方采用挖掘机开挖，人工清理；石方开挖采用手风钻钻孔爆破，人工辅助撬挖，人工清理工作面；渣料运输由装载机装自卸汽车运至指定的渣场。洞口削坡应做好开挖范围以外一定范围内的危石清理和坡顶排水工作。开挖高度为3m，在遇有岩石边坡时采用梯段爆破、边坡预裂的开挖方法，预裂钻孔采用YT28手风钻，间距0.5m；爆破孔间距1m，排距0.8m，炸药采用2#岩石炸药，药卷直径φ32mm，爆破孔单耗控制在0.40～0.48kg/m3，洞脸边坡进行挂网锚喷支护，采用砂浆锚杆，人工挂网安装，采用强制式拌合机拌制锚喷料。洞脸边坡开挖应自上而下，分层分段依次开挖，严禁自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡势，以利排水，开挖过程中应避免边坡稳定范围内形成积水。机械开挖土方时，适当留有修坡余量，再用人工修整，从而满足设计要求。土石方开挖过程中，如出现裂缝和滑动迹象，应立即暂停施工，施工人员与设备撤离工作面，并通知现场监理工程师。必要时应按监理机构和建设单位的指示设置观测点，及时观测边坡变化情况。施工过程中根据开挖情况，对开挖高程和开挖边线随时进行测量复核，以免出现超挖现象。三、脚手架搭设主要流程及要求1、脚手架搭设主要流程脚手架基础清理→材料配备→定位设置插筋→里立杆→外立杆→小横杆→大横杆→扫地杆→脚手片→防护栏杆和踢脚杆→铺脚手板→扎防护栏杆→挂安全网。2.脚手架搭设要求21⑴按形式基本构架单元的要求逐排、逐跨和逐步得进行搭设，矩形周边脚手架宜从其中的一个角部向两个方向延伸搭设。为确保已搭部分稳定，应遵守以下稳定构架要求：①先放扫地杆，立杆（架）竖起后，其底部先按间距规定与扫地杆扣结牢固，装设第一步水平杆时，将立杆校正垂直后亦予以扣结。先搭设好位于一个角落两侧1-2根杆长和1根杆高的架子（高度一般不超过6m），并按规定要求设置斜杆或剪刀撑，以形成稳定的起始架子然后向两边延伸。至全周边都搭好后，再分步满周边向上搭设。②在设置第一层连墙件之前，除角部外，应每隔10-12m设置1根斜撑杆（抛撑），撑杆的角度为45-60。连墙杆设置以后，可以拆去临时斜撑杆。⑵在架上作业的工人应穿防滑鞋和佩挂好安全带。为了便于作业和安全，脚下应铺设必要数量的马道板，并应铺设平稳，且不得有探头板。当暂时无法铺设落脚板时，用来落脚或抓握、把（夹）持的杆件均应为稳定的构架部分，着力点与构架节点的水平距离应不大于0.8m，垂直距离应不大于1.5m，位于立杆接头之上的自由立杆（尚未与水平杆联结者）不得用作把持杆。⑶架上作业人员应作好分工和配合，传递杆件时应掌握好重心，平稳传递。不要用力过猛，以免引起人身或杆件失衡。对每完成的一道工序，要相互询问并确认后才能进行下一道工序。⑷作业工人应佩戴工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。⑸架设材料要随上随用，以免放置不当时掉落。⑹每次收工以前，所有上架材料必须全部搭设上，不要放在架子上，而且一定要形成稳定的构架，不能形成稳定构架的部分应采取临时撑位措施予以加固。⑺在搭设作业进行中，地面上的配合人员应躲开可能落物的区域。⑻每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度。⑼为保证作业人员安全，沿着脚手架外侧立杆使用钢管搭设钢扶梯，钢扶梯宽度不宜小于0.8M，两侧设扶手栏杆。⑽脚手架搭设雷、雨、雪等天气禁止施工，必要时并在脚手架搭设范围合适位置设置避雷系统，以保证安全。四、洞脸锚喷支护321、主要设计支护参数边坡开挖坡度为1:0.75，采用锚杆、挂网加喷混凝土支护形式。挂网采用φ6.5钢筋网，间距为15×15cm，锚杆采用Ф25,L=2.5m螺纹钢筋锚...
