主流数据库体系架构及方案介绍VIP专享VIP免费

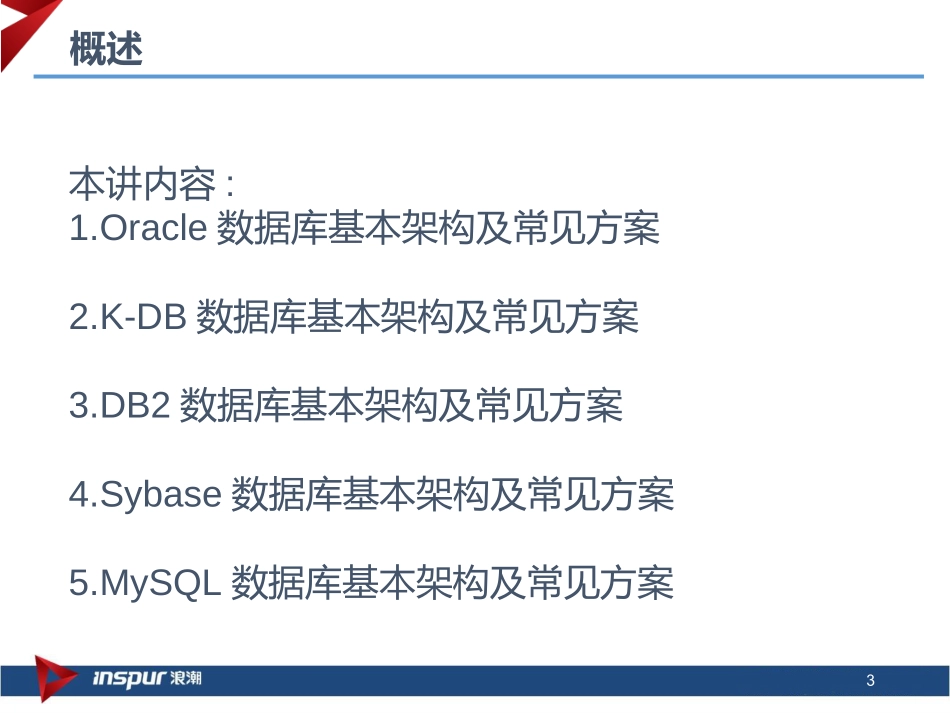

主流数据库体系结构及方案介绍解决方案部2016年01月ANYTIMEANYQUESTION3本讲内容:1.Oracle数据库基本架构及常见方案2.K-DB数据库基本架构及常见方案3.DB2数据库基本架构及常见方案4.Sybase数据库基本架构及常见方案5.MySQL数据库基本架构及常见方案概述4Oracle数据基本架构:概述存储结构内存结构进程结构实例系统全局区(SGA)后台进程数据库文件5Oracle数据基本架构:内存结构Java池数据库缓冲区高速缓存重做日志缓冲区共享池大型池SGA流池服务器进程1PGA服务器进程2PGA后台进程PGA6Oracle数据基本架构:进程系统监视器(SMON)数据库写进程(DBWn)检查点(CKPT)日志写进程(LGWR)进程监视器(PMON)归档程序(ARCn)服务器进程服务器进程服务器进程服务器进程后台进程系统全局区(SGA)7Oracle数据基本架构:实例管理SGA数据库写进程(DBWn)日志写进程(LGWR)数据库缓冲区高速缓存重做日志缓冲区1用户进程2示例：启动数据库实例建立连接系统监视器(SMON)进程监视器(PMON)数据文件重做日志文件实例服务器进程38Oracle数据基本架构:实例管理用户更新了某一行数据重做日志文件实例SGA数据库写进程(DBWn)数据库缓冲区高速缓存重做日志缓冲区服务器进程用户进程4107658示例：处理SQL语句归档程序(ARCn)9检查点(CKPT)数据文件存档日志控制文件日志写进程(LGWR)9Oracle数据基本架构:物理数据库结构联机重做日志文件口令文件参数文件归档日志文件控制文件数据文件预警和跟踪日志文件备份文件10Oracle数据基本架构:OMF示例：SQL>ALTERSYSTEMSETDB_CREATE_FILE_DEST='/u01/oradata';SQL>CREATETABLESPACEtbs_1;OracleManagedFiles(OMF)按照数据库对象而不是文件名指定文件操作。参数说明DB_CREATE_FILE_DEST定义数据文件和临时文件默认文件系统目录的位置DB_CREATE_ONLINE_LOG_DEST_n定义重做日志文件和控制文件的创建位置DB_RECOVERY_FILE_DEST定义RMAN备份的位置11Oracle数据基本架构:逻辑和物理数据库结构数据库逻辑物理表空间数据文件操作系统块段区Oracle数据块方案12Oracle数据基本架构:结构组件汇总内存结构系统全局区(SGA)：数据库缓冲区高速缓存、重做缓冲区以及各种池程序全局区(PGA)进程结构用户进程和服务器进程后台进程：SMON、PMON、DBWn、CKPT、LGWR、ARCn等存储结构逻辑：数据库、方案、表空间、段、区和Oracle块物理：用于存储数据、参数、重做和操作系统块的文件13Oracle数据库常见方案:OracleRACOracleRealApplicationServer，真正应用集群，简称OracleRAC，是Oracle的并行集群，位于不同服务器系统的Oracle实例同时访问同一个Oracle数据库，节点之间通过私有网络进行通信，所有的控制文件、联机日志和数据文件存放在共享的设备上，能够被集群中的所有节点同时读写。什么是OracleRAC集群?14Oracle数据库常见方案:OracleRAC体系结构集群的数据库服务器镜像磁盘子系统高速交换机和互联集线器或交换机结构网络集中管理控制台存储区域网低延迟互联用户无单点故障共享缓存15Oracle数据库常见方案:OracleRAC体系结构共享磁盘数据库共享内存/全局区域共享的SQL日志缓冲区......共享内存/全局区域共享的SQL日志缓冲区共享内存/全局区域共享的SQL日志缓冲区共享内存/全局区域共享的SQL日志缓冲区GES&GCSGES&GCSGES&GCSGES&GCS共享数据模型16Oracle数据库常见方案:OracleRAC体系结构公用网络节点1共享存储重做日志所有实例数据库和控制文件OCR和voting磁盘(oracle_home)操作系统CRS集群互联数据库实例1ASM实例1节点2操作系统CRS数据库实例2ASM实例2节点3操作系统CRS数据库实例3ASM实例3集群互联...17Oracle数据库常见方案:OracleRAC体系结构客户端首先访问某个实例，让后再通过集群管理软件访问到数据库的数据；节点之间使用内部连接进行通讯。18Oracle数据库常见方案:OracleRAC优势多节点负载均衡;提供高可用：故障容错和无缝切换功能，将硬件和软件错误造成的影响最小化。19Oracle数据库常见方案:OracleRAC优势通过并行执行技术提高事务响应时间----通常用于数据分析系统;通过横向扩展提高每秒交易数和连接数;----通常对于联机事务系统;可扩展性好，可以方便添加删除节点，扩展硬件资源20Oracle数...
