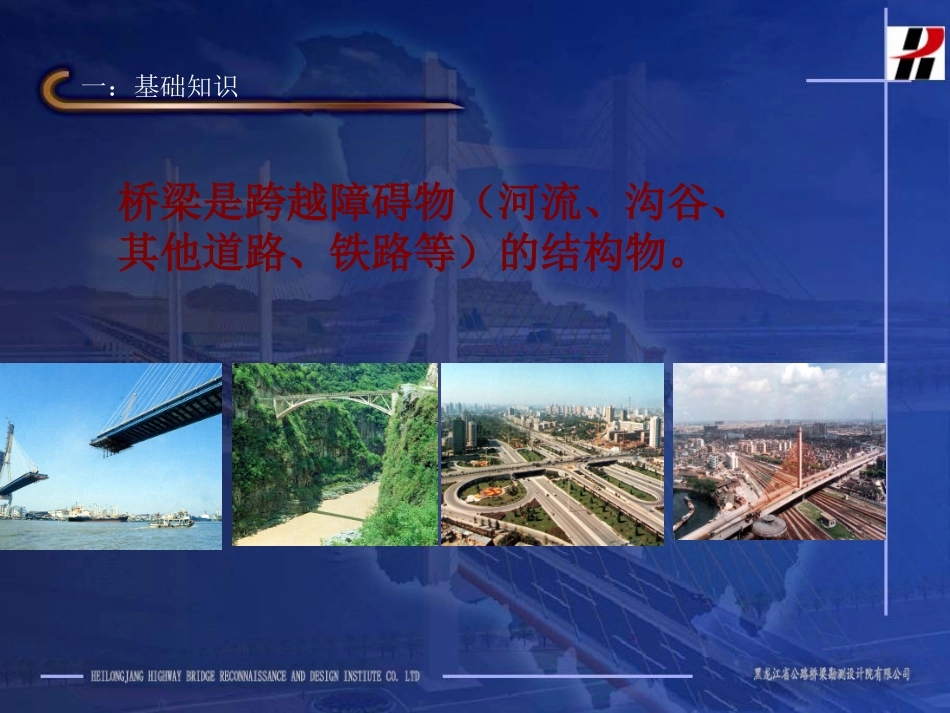

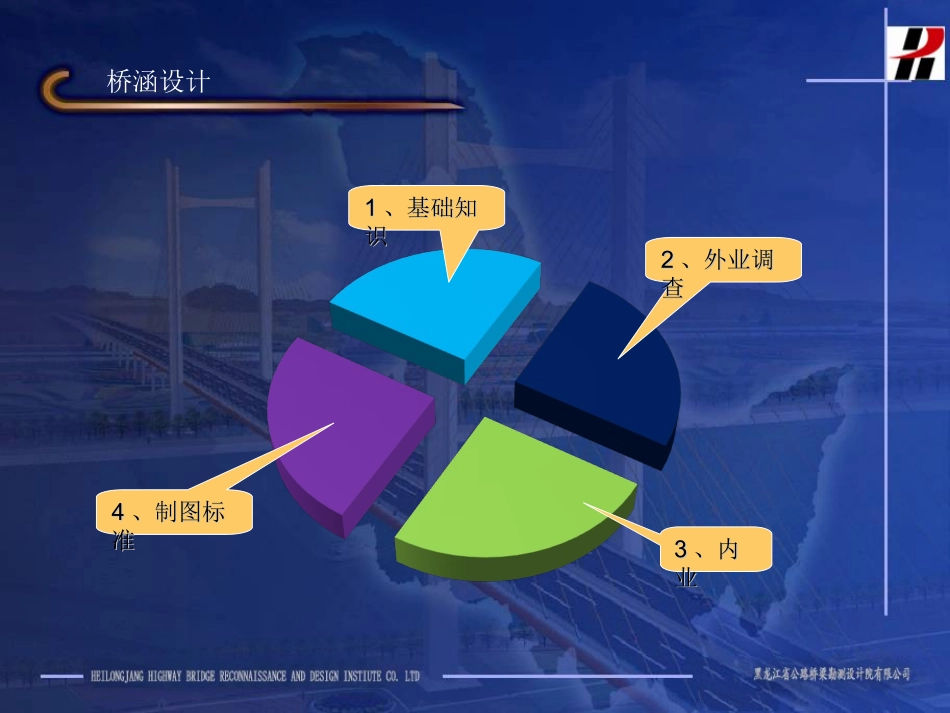

桥涵基础及水文计算黑龙江省公路桥梁勘测设计院有限公司二〇一七年九月·哈尔滨桥涵设计11、基础知、基础知识识22、外业调、外业调查查33、内、内业业44、制图标、制图标准准一：基础知识桥梁是跨越障碍物（河流、沟谷、其他道路、铁路等）的结构物。一：基础知识桥梁的组成传统的说法：桥梁主要由桥跨结构、墩台、基础、附属工程等部分组成……。随着大型桥梁的增多、结构先进性和复杂性的增强、对桥梁使用品质的要求越来越高，传统提法的局限性逐渐显露。现在的提法：桥梁由"五大部件"与"五小部件"组成。一：基础知识所谓“五大部件”是指——桥梁承受汽车或其他运输车辆荷载的桥跨上部结构与下部结构，它们必须通过承受荷载的计算与分析，是桥梁结构安全性的保证。五大部件：1）桥跨结构(或称桥孔结构、上部结构)。路线遇到障碍（如江河、山谷或其他路线等）的结构物。2）支座系统。支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构预计的在荷载、温度变化或其他因素作用下的位移功能。3）桥墩。是在河中或岸上支承两侧桥跨上部结构的建筑物。4）桥台。设在桥的两端；一端与路堤相接，并防止路堤滑塌；另一端则支承桥跨上部结构的端部。为保护桥台和路堤填土，桥台两侧常做一些防护工程。5）墩台基础。是保证桥梁墩台安全并将荷载传至地基的结构。基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。◎前两个部件是桥跨上部结构，后三个部件是桥跨下部结构。一：基础知识所谓“五小部件”——是直接与桥梁服务功能有关的部件，过去总称为桥面构造。五小部件：1）桥面铺装(或称行车道铺装)。铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。特别是在钢箱梁上铺设沥青路面时，其技术要求甚严。2）排水防水系统。应能迅速排除桥面积水，并使渗水的可能性降至最小限度。城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。3）栏杆（或防撞栏杆）。它既是保证安全的构造措施，又是有利于观赏的最佳装饰件。4）伸缩缝。桥跨上部结构之间或桥跨上部结构与桥台端墙之间所设的缝隙，以保证结构在各种因素作用下的变位。为使行车顺适、不颠簸，桥面上要设置伸缩缝构造。5）灯光照明。现代城市中，大跨桥梁通常是一个城市的标志性建筑，大多装置了灯光照明系统，构成了城市夜景的重要组成部分。一：基础知识结构示意图一：基础知识墩柱台帽挡块盖梁护栏桥台侧墙一：基础知识墩柱盖梁挡块小箱梁支座垫石支座一：基础知识桥台台帽薄壁台台身一：基础知识1翼墙、耳墙定义：翼墙：指桥台前墙两端或涵洞口两侧设置的挡土墙，涵洞的翼墙还起导流作用。耳墙：指埋置式桥台或桩柱式桥台，与台帽梁（盖梁）连结成一体的小型挡土墙。一：基础知识翼墙翼墙耳墙耳墙一：基础知识2锥坡、护坡定义：锥坡:指在桥梁或涵洞与路堤衔接处，为保持路堤稳定而在桥梁两端或洞口两端构筑的锥形填土及其表面的石砌防护体。护坡：指桥台前面为防止土体滑落而构筑的土体及其表面的石砌防护体。一：基础知识锥坡护坡护坡锥坡锥坡一：基础知识3桥台及基础定义：桥台：是指桥梁两端与路堤衔接的支承上部结构并承受台后土压力的构造物。基础:扩大基础桩基础沉井基础一：基础知识台前护坡桩基础一：基础知识4桥墩及基础定义：桥墩：指支承桥梁上部结构而不承受土体侧压力的构造物。基础:扩大基础桩基础沉井基础一：基础知识一：基础知识钻孔灌注桩是指采用不同的钻孔方法，在土中形成一定直径的井孔，达到设计标高后，将钢筋骨架（笼）吊入井孔中，灌注混凝土形成的桩基础。一：基础知识一：基础知识制作、埋设护筒一：基础知识埋设护筒一：基础知识正反循环成孔，现在是在护筒上拉十字线，是使钻机的钻头对准桩的中心线，等钻机正反循环成孔，现在是在护筒上拉十字线，是使钻机的钻头对准桩的中心线，等钻机对准后往护筒里放水，采用泥浆护壁进行钻孔对准后往护筒里放水，采用泥浆护壁进行钻孔一：基础知识一：基础知识钢筋笼制作１一：基础知识一：基础知识起吊一：基础知识对准孔位一：基础知识钢筋笼安放就位一：基础知识水下混凝土灌注过程浇注水下...
