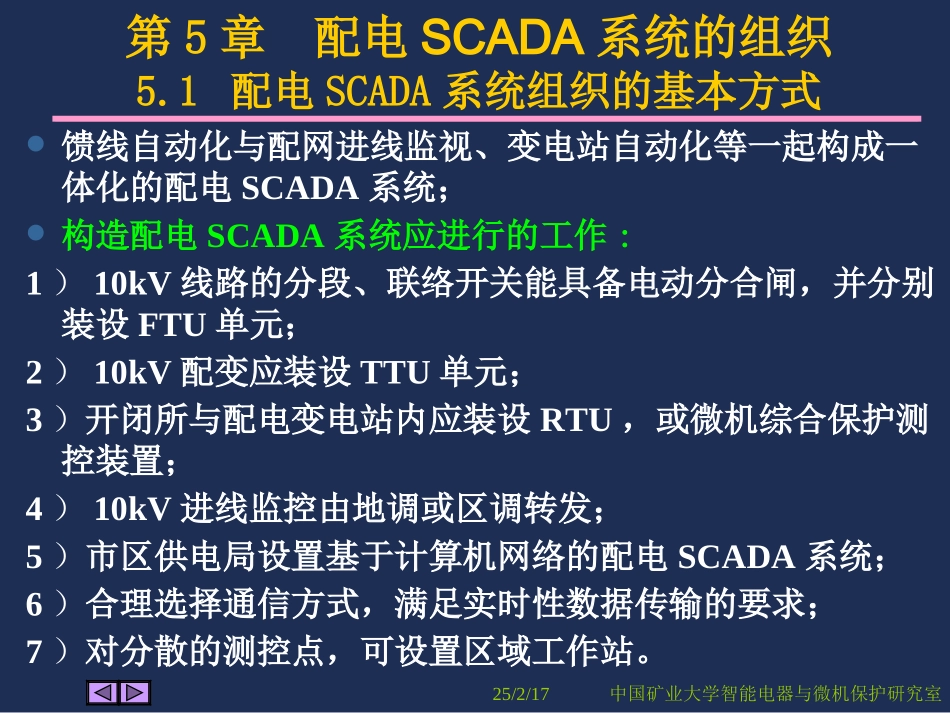

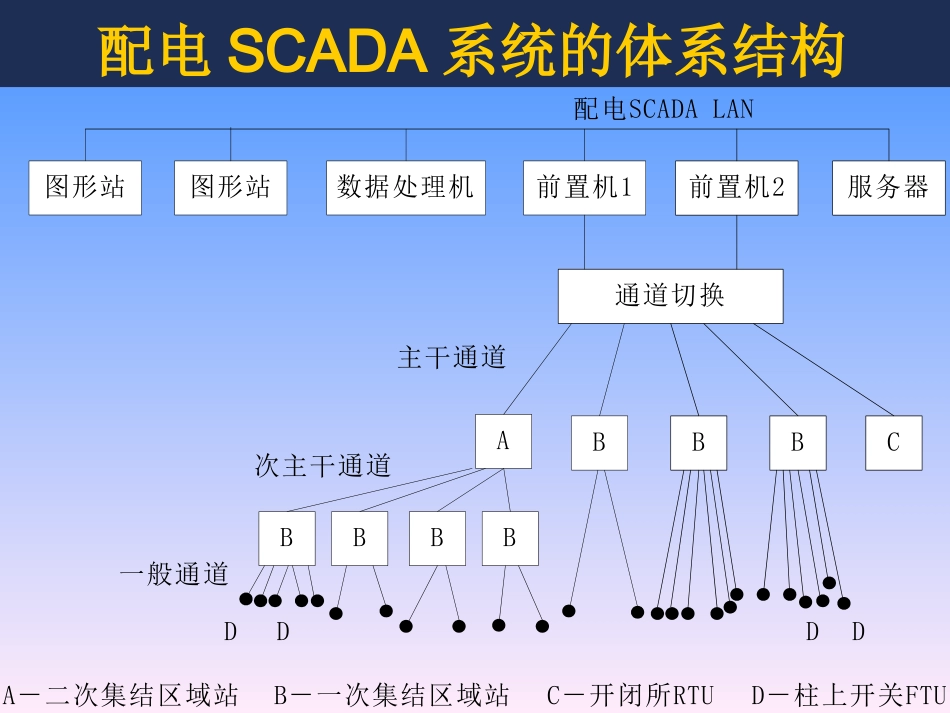

25/2/17中国矿业大学智能电器与微机保护研究室第5章配电SCADA系统的组织5.1配电SCADA系统组织的基本方式馈线自动化与配网进线监视、变电站自动化等一起构成一体化的配电SCADA系统；构造配电SCADA系统应进行的工作:1）10kV线路的分段、联络开关能具备电动分合闸，并分别装设FTU单元；2）10kV配变应装设TTU单元；3）开闭所与配电变电站内应装设RTU，或微机综合保护测控装置；4）10kV进线监控由地调或区调转发；5）市区供电局设置基于计算机网络的配电SCADA系统；6）合理选择通信方式，满足实时性数据传输的要求；7）对分散的测控点，可设置区域工作站。25/2/17中国矿业大学智能电器与微机保护研究室配电SCADA系统的体系结构图形站A通道切换服务器前置机2前置机1数据处理机图形站BBBBCBBB配电SCADALAN主干通道次主干通道一般通道DDDDA－二次集结区域站B－一次集结区域站D－柱上开关FTUC－开闭所RTU25/2/17中国矿业大学智能电器与微机保护研究室5.2配电SCADA系统的功能与特点DMS的SCADA系统特点：1）系统采用开放式平台组成，具有方便灵活的图形界面，使用多窗口技术显示各种图形；2）可接收GIS的地理图形数据，组成SCADA地理接线图；3）具有网络拓扑分析能力，采用不同颜色和图标以区分线路是否带电、是否接地；4）支持变电站综合自动化系统，实现保护投切和监视、保护定值选择及故障录波、测距数据的收集等功能。25/2/17中国矿业大学智能电器与微机保护研究室配电SCADA功能（1）数据采集：遥测、遥信，根据RTU等采集信息，在屏幕上以图形、列表等方式显示电网运行工况。报警（Alarm）：设备过负荷、越限、断路器事故跳闸时发出警报（预警、告警）。事件顺序记录SOE扰动后追忆PDR（PostDisturbanceReview)：记录事故前后一段时间间隔的重要实时数据。远方控制和远方调整计算（Calculation）趋势曲线（Trend）和棒图（Bargraph）25/2/17中国矿业大学智能电器与微机保护研究室配电SCADA功能（2）历史数据存储（History）和制表打印（Report）事件记录（EventLog）时钟（Clock）模拟盘接口（MapboardInterface）支持无人值班的变电站综合自动化动态线路着色地理接线图：通过GIS系统为SCADA系统提供作为背景画面的地理图。25/2/17中国矿业大学智能电器与微机保护研究室SCADA采集信息显示例子－厂站单线图25/2/17中国矿业大学智能电器与微机保护研究室SCADA采集信息显示例子－厂站单线图部分放大25/2/17中国矿业大学智能电器与微机保护研究室SCADA采集信息显示例子－棒图适合显示机组出力，电压等数据。25/2/17中国矿业大学智能电器与微机保护研究室SCADA采集信息显示例子－曲线适合显示某个量的变化趋势，如系统负荷、频率、电压等。25/2/17中国矿业大学智能电器与微机保护研究室1.汉中市配电SCADA系统配电网分布比较集中，采用分层集结站点多，将分散的测控点先集结成若干个点，再上传。根据地理分布，划分为4个区域。测控点到区域站：屏蔽双绞线（必要时加中继）区域站包括：FTU、TTU区域工作站，3个在110KV站内，可借助原有的数据传输通道。1个在市区电业局，屏蔽双绞线5.3典型配电SCADA系统的组织25/2/17中国矿业大学智能电器与微机保护研究室配电开闭所：与控制中心采用屏蔽双绞线加中继小区变、箱变、配变：公用电话网用户：具有远方抄表功能的电度表，低压配电线载波通信到配变25/2/17中国矿业大学智能电器与微机保护研究室25/2/17中国矿业大学智能电器与微机保护研究室2．银川城区配电SCADA系统系统特点：1）设置区域工作站，适应分散用户测控的要求；2）通信主干道采用无线扩频方式，速率1200bps；3）分散站点与区域站间用RS485通信方式（距离小于2km)，采用屏蔽双绞线，通信速率600～1200bps；4）FTU电源通过专设的两路低压(400V)线路供电;5）UPS备用供电：配网控制中心SCADA系统(备用16h)、区域工作站(备用4h)；6）开闭所与小区变RTU(TTU)采用双路低压供电。25/2/17中国矿业大学智能电器与微机保护研究室25/2/17中国矿业大学智能电器与微机保护研究室25/2/17中国矿业大学智能电器与微机保护研究室3．宝鸡...
