支架现浇连续箱梁施工技术交底书VIP免费

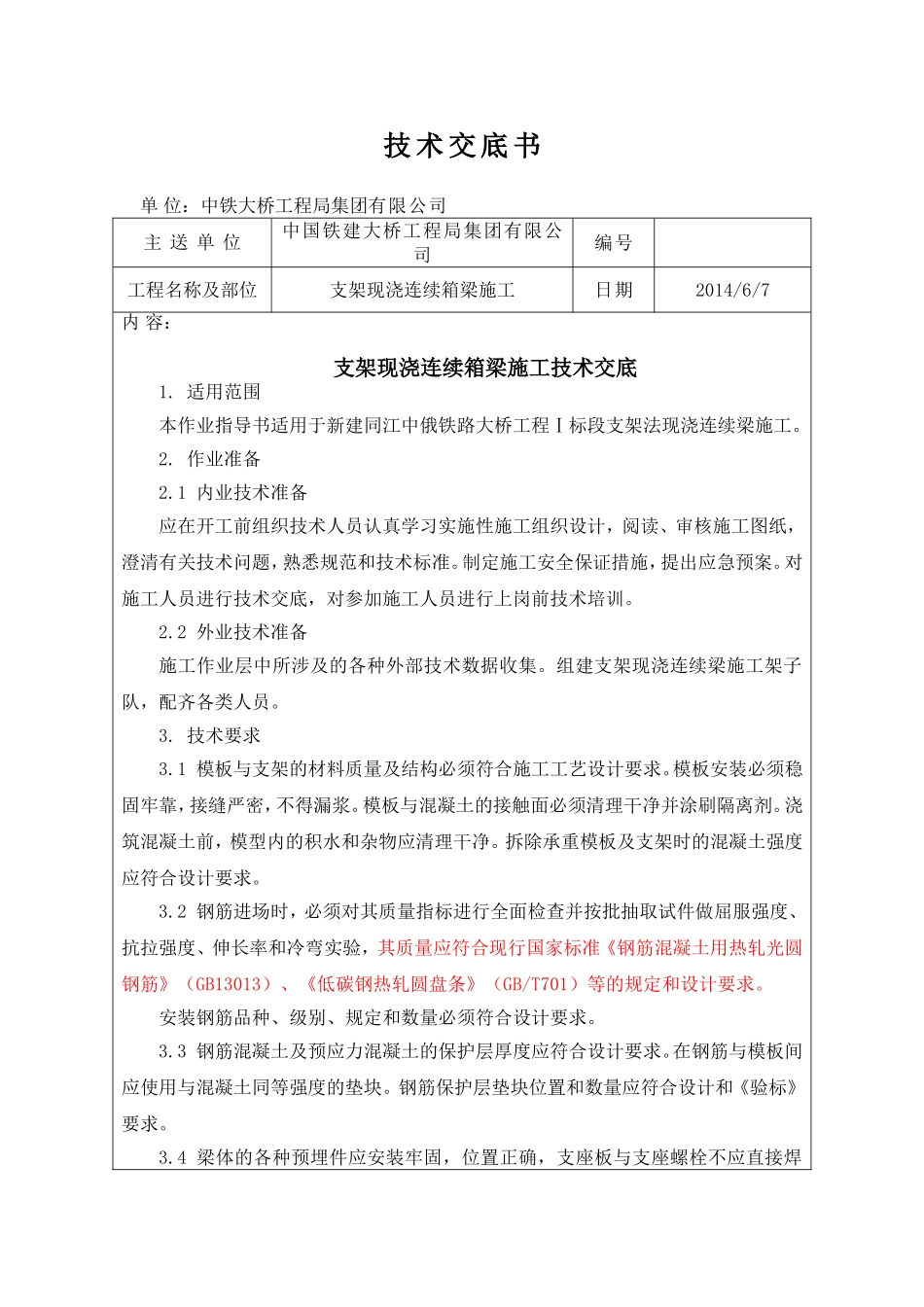

技术交底书单位：中铁大桥工程局集团有限公司主送单位中国铁建大桥工程局集团有限公司编号工程名称及部位支架现浇连续箱梁施工日期2014/6/7内容：支架现浇连续箱梁施工技术交底1.适用范围本作业指导书适用于新建同江中俄铁路大桥工程Ⅰ标段支架法现浇连续梁施工。2.作业准备2.1内业技术准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。组建支架现浇连续梁施工架子队，配齐各类人员。3.技术要求3.1模板与支架的材料质量及结构必须符合施工工艺设计要求。模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前，模型内的积水和杂物应清理干净。拆除承重模板及支架时的混凝土强度应符合设计要求。3.2钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯实验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）、《低碳钢热轧圆盘条》（GB/T701）等的规定和设计要求。安装钢筋品种、级别、规定和数量必须符合设计要求。3.3钢筋混凝土及预应力混凝土的保护层厚度应符合设计要求。在钢筋与模板间应使用与混凝土同等强度的垫块。钢筋保护层垫块位置和数量应符合设计和《验标》要求。3.4梁体的各种预埋件应安装牢固，位置正确，支座板与支座螺栓不应直接焊接。3.5预应力筋进场时，必须对其质量指标进行全面检查并按批抽取试件做破断负荷、屈服负荷、弹性模量、极限伸长率实验，其质量必须符合《预应力混凝土用钢丝》（GB/T5223）、《预应力混凝土用钢绞线》（GB/T5224）等现行国家标准的规定和设计要求。预应力筋用锚具、夹具和连接器进行实验，必须对其质量指标进行全面检查并按批进行外观、硬度、静载锚固系数性能试验，其质量必须符合现行国家标准《预应力筋用锚具、夹具和连接器》（GB/T14370）规定和设计要求。预留孔道所用的金属螺旋管、塑料波纹管、橡胶棒等使用前应进行外观检查，其表面应无油污、损伤和空洞。4.施工程序与工艺流程4.1施工程序采用支架现浇方式施工，混凝土一次整体浇筑。4.2工艺流程见图“图4.2-1连续梁施工工序流程图”。支架基础施工支架搭设支架预压安装底模及外模支座安装测量标高及调整调整模板安装、绑扎钢筋施工准备安装内模测量中线及标高检查合格浇筑混凝土及预应力施工养护支架下落、拆除图4.2-1连续梁施工工序流程图5.施工要求5.1支架拼装箱梁支架采用钢管满堂式或立柱桁架式。满堂式钢管支架的施工方法为：地基处理完成后灌注钢管支架砼基础或铺设支承分配梁，再按设计要求拼装钢管支架，拼装完成后对支架进行验收，验收合格后对支架进行预压，调整支架系统到设计要求状态。立柱桁架式支架的施工方法为：施工灌注桩基础或打入桩基础或施工扩大基础，施工立柱、桁架系统、支架系统，进行验收，验收合格后进行预压，调整支架系统到设计要求状态。5.2支架预压支架搭设完成，在砼箱梁施工前，对支架进行相当于1.2倍箱梁自重的荷载预压，以检查支架的承载能力，减少和消除支架体系的非弹性变形及地基的沉降。支架根据施工实际情况进行预压。待消除支架非弹性变形量及压缩稳定后测出弹性变形量，即完成支架压重施工。撤除压重后，设置支架施工预留拱度，调整支架底模高程，并开始箱梁施工。根据梁的挠度和支架的变形所计算出来的预拱度之和，为预拱度的最高值，设置在梁的跨径中点，其它多点预拱度，以中间点为最高值，以梁的支点两端为零，按二次抛物线进行分配。5.3支座安装(1)支座安装方法在已做好的支座垫石上进行，并在墩顶底模安装前完成。安装支座前先对支座范围内垫石进行处理，检验合格后将支座吊装就位，调整好标高后，并用砂浆填满捣实，锚固螺栓孔内的砂浆也同样捣固密实。梁内支座垫板可与支座同时安装，并将四角的紧固螺栓拧紧。应确保底模与支座垫板间不会漏浆。(2)支座安装注意事项a.支座品种性...
