悬挑式脚手架专项施工方案(专家论证)VIP免费

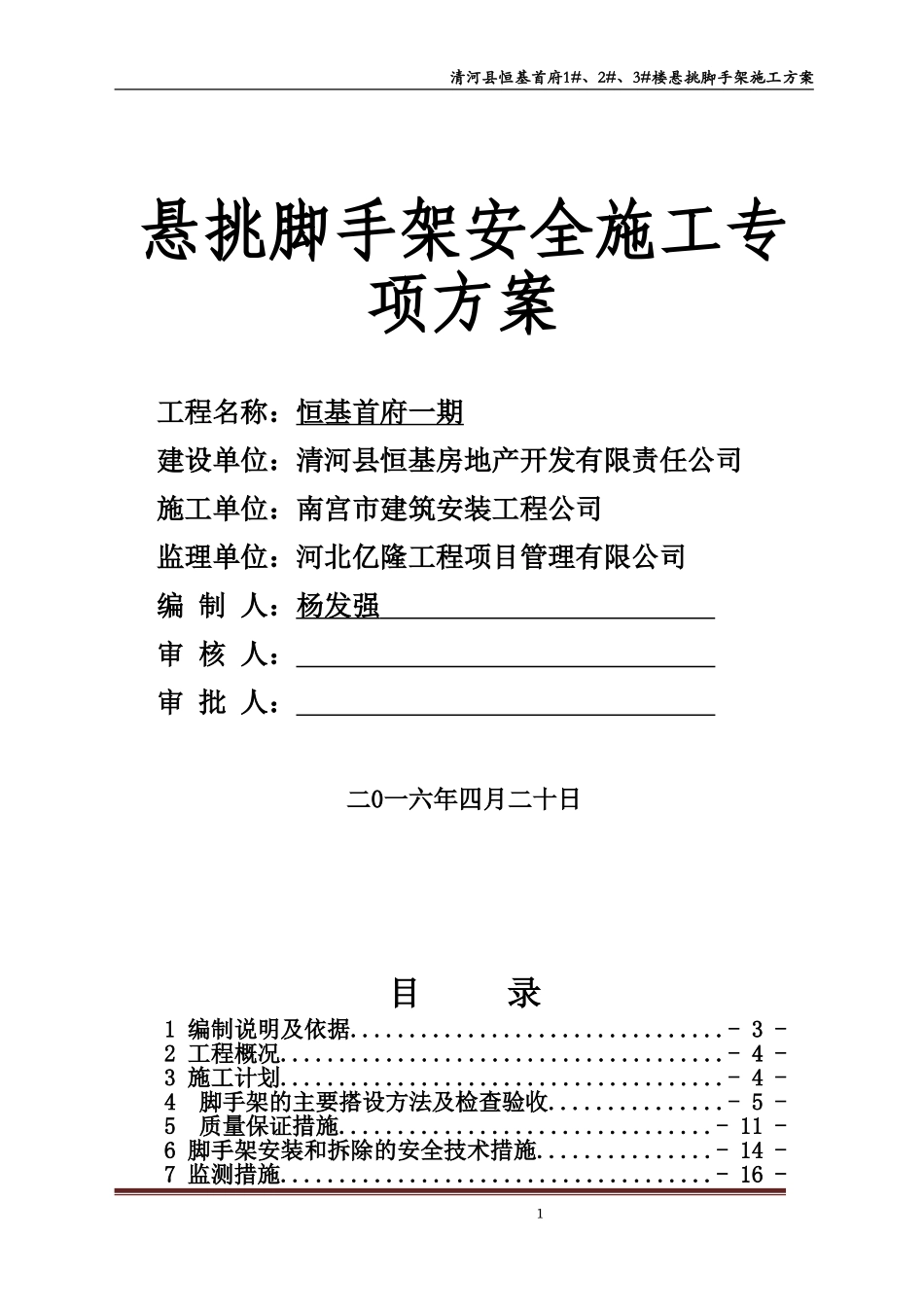

清河县恒基首府1#、2#、3#楼悬挑脚手架施工方案悬挑脚手架安全施工专项方案工程名称：恒基首府一期建设单位：清河县恒基房地产开发有限责任公司施工单位：南宫市建筑安装工程公司监理单位：河北亿隆工程项目管理有限公司编制人：杨发强审核人：审批人：二0一六年四月二十日目录1编制说明及依据................................-3-2工程概况......................................-4-3施工计划......................................-4-4脚手架的主要搭设方法及检查验收...............-5-5质量保证措施................................-11-6脚手架安装和拆除的安全技术措施...............-14-7监测措施.....................................-16-1清河县恒基首府1#、2#、3#楼悬挑脚手架施工方案8文明施工措施.................................-16-9施工应急救援预案.............................-17-10劳动力计划..................................-19-11悬挑脚手架安全管理措施......................-19-12脚手架防电、避雷及安全防护装置..............-20-13计算书......................................-21-第一章编制说明及依据1.1编制说明本工程外脚手架采用悬挑脚手架，1#、3#楼地下室到地上三层为落地式脚手架（2#除外），三层以上到顶层设置悬挑脚手架，根椐中华人民共和国住房和城乡建设部二○○九年五月十三日下发的《危险性较大的分部分项工程安全管理办法》第五条施工单位应当在危险性较大的分部分项工程施工前编制专项方案；危险性较大的分部分项工程范围：四、脚手架工程（一）搭设高度50m及以上落地式钢管脚手架工程。（二）提升高度150m及以上附着式整体和分片提升脚手架工程。（三）架体高度20m及以上悬挑式脚手架工程。按上述条款计算，本工程搭设高度所属第三条架体高度20m及以上悬挑式脚手架工程。所以单独编制专项施工方案，并上报有关主管部门备案。1.2编制依据本悬挑脚手架编制主要依据包括：1.1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.2《建筑结构荷载规范》GB50009-20011.3《建筑施工安全检查标准》JGJ59-20111.4《混凝土结构设计规范》GB50010-20101.5《钢结构设计规范》GB50017-20031.6《直缝电焊钢管》GB/T13793-20081.7《低压流体输送用焊接钢管》GB/T3091-20081.8《碳素结构钢》GB/T700-20061.9《钢管脚手架扣件》GB15831-20061.10、计算软件：品茗施工系列软件；1.11建质[2009]87号《危险性较大的分部分项工程安全管理办法》另根据本工程施工图纸、图纸会审纪要、公司施工工艺标准、施工组织设计要求等2清河县恒基首府1#、2#、3#楼悬挑脚手架施工方案资料。第二章工程概况2.1、建设概况本工程为河北省邢台市清河县三羊街以北及衡山路以西的住宅工程，工程位于三羊街主街道旁，场地东侧、西侧为居民平房建筑，北侧临荣合街，建筑类别为三类，耐火等级为二级。屋面防水等级为II级，抗震设防烈度为六度。设计使用年限50年。1、工程结构及面积：本工程分别1#楼12层2#、3#为26层混凝土剪力墙结构建筑，1#楼底下2层地上10层带商。2#楼为纯住宅地下2层，地上24层。3#楼地下2层地上24层带商业，总建筑面积41391m2。建筑物屋面高度：1#楼屋顶结构标高米；标准层楼层层高为2.9m。2#楼屋顶结构标高米；标准层楼层层高为2.9m。3#楼屋顶结构标高米；标准层楼层层高为2.9m。悬挑外架搭设数据要求：型号架子搭设参数(m)构配件选型悬挑长度(m)锚固长度(m)允许搭设高度(m)纵距横距步距吊环卡环工字钢槽钢钢丝绳11.50.851.8Φ20Φ16Φ16Φ20Φ121.21.826第三章施工计划3.1进度计划外悬挑架应根据主体进度进行，外架应比主体施工进度高出一步，悬挑架开始搭设时间计划为月日。3.2材料设备计划材料包括工字钢、槽钢、钢管、扣件、预埋吊环、卡环、钢丝绳、安全网、竹跳板、踢脚板等其他。3清河县恒基首府1#、2#、3#楼悬挑脚手架施工方案材料需要计划顶峰在主体封顶阶段，现场应根据外架平面布置图及搭设要求计算各材料工程量，并根据主体施工进度计划安排材料进场。第四章脚手架的主要搭设方法及检查验收4.1悬挑脚手架搭设4.1.1施工准备1）悬...
