线束图纸与制作基础知识VIP免费

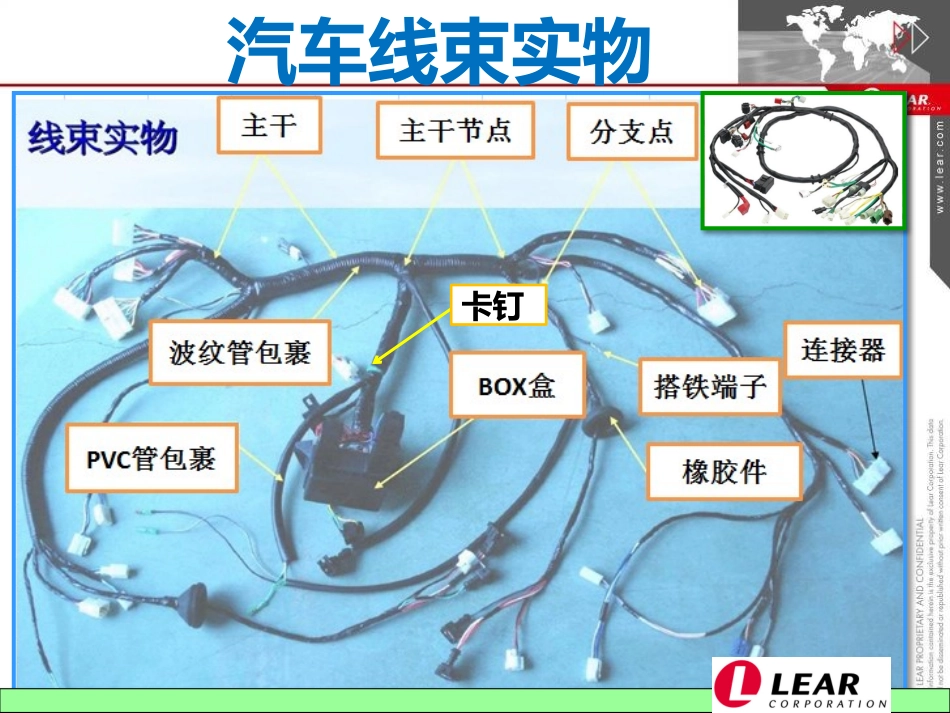

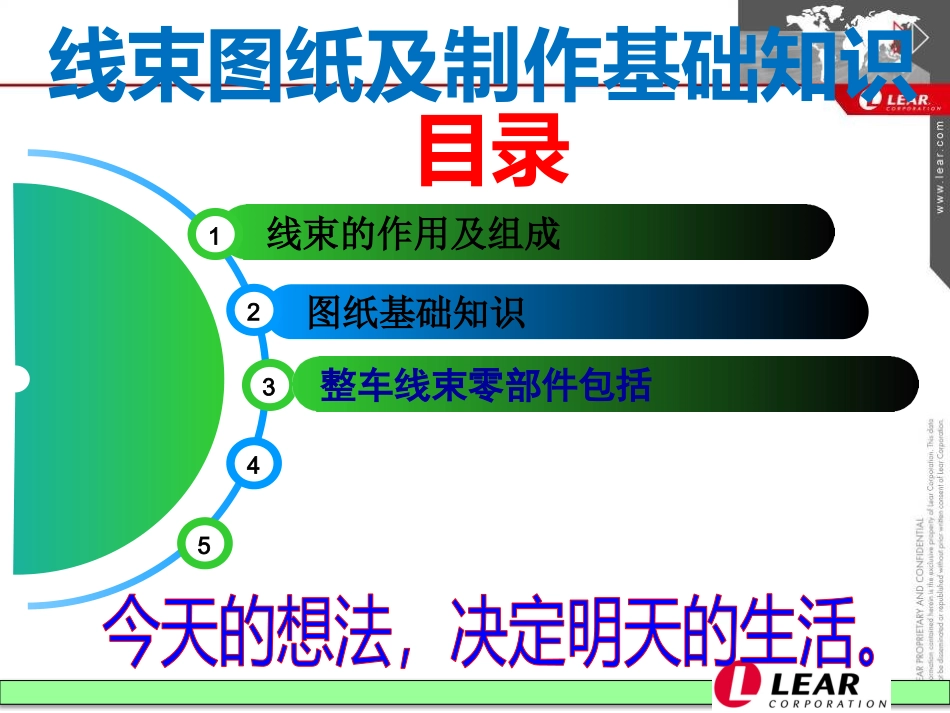

编辑部：工程部编辑人：王会英编辑日：2014年03月1线束的作用及组成图纸基础知识2345整车线束零部件包括线束图纸及制作基础知识目录汽车线束实物卡钉汽车安全气囊线束现代图纸标注P/NO如下序号P/NOWIRINGHARNESS191100MAIN主线束291200FRONT前舱线束391400CONT控制线束491500FLOOR地板线束591600FRDRDRIVE司机门线束691610FRDRP/SIDE副司机门线束791650RRDRLH左后门线束891660RRDRRH右后门线束991680TAILGATE尾门线束1091690TAILGATEEXTN加长尾门线束1191800ROOF顶棚线束1291840BWS前保线束1391840FEM前围线束1491880RRBUMPER后保险杠线束1591890BUMPER前保险杠线束现代图纸零件号线束的作用线束的定义在两个或多个孤立不通的电子电路之间架起的桥梁，从而能够使电流流通，实现各种电子器件的各项功能，它是各种电器和电子设备中不可缺少的部件，用人体来表示的话，线束好比神经系统线束的组成分为：导线/端子/防水塞/塑件/锁止/clip/保险丝/继电器/橡胶件/波纹管/PVC管/PROTECTOR/胶带/海绵/防尘帽/等1.线束的作用1.线束的作用线束的组成线束的组成线束的作用及组成2.目前厂内的3种生产线束方式2.目前厂内的3种生产线束方式1233D静止板生产只用于康明斯3D静止板生产只用于康明斯静止板生产只用于小线生产静止板生产只用于小线生产旋转板生产只用于大线生产旋转板生产只用于大线生产2.目前厂内线束的操作依据为2.目前厂内线束的操作依据为4123工艺文件/操作描述工艺文件/操作描述工装板/直观图工装板/直观图标准样线标准样线培训指导书培训指导书93.图纸基础知识3.图纸基础知识图纸的种类图纸的种类制作图：PE根据客户图纸转化为厂内图纸（目前只有GC/RC/LFC实施使用）预装图：预装前为了将支路与连接器相结合而设计出的图纸案板图：根据客户图纸的实际尺寸及合理的布局设计出的1:1图纸客户图：PE在制作前期接收到的客户图纸组装图：根据客户图纸.案板图，及实际操作设计出区分工位的图纸41235103.图纸基础知识3.图纸基础知识1分支走向及覆盖物种类2重点备注说明3CLIP型号MDCFRONT图纸MDCFRONT图纸室内一般不使用防水件室外室内3.图纸基础知识3.图纸基础知识线束分为干区和湿区干区：一般安装在驾驶室，乘客室，行李舱内部分的线束在设计时不需要做特殊防水处理的区域。（在机舱线束同一张图纸上一般会区分室内和室外）湿区：干区以外的部分称为湿区，在设计时考虑使用防水件，使用的胶带温度，及环端套热缩管。（在机舱同一根线束上有的环端套热缩管有的不套，就是区分了干区和湿区）3.图纸基础知识3.图纸基础知识二维图纸标识二维图纸标识物料名称物料名称VVCCVSVYCYCS开口PVC管闭口PVC管开口波纹管闭口波纹管乙烯基地板黄色PVC管黄色波纹管黑色绒布海绵1234568二维图纸标识二维图纸标识HD物料名称物料名称79HARDPVC硬管PE10黑色布基胶带A11密缠绕14红色标识胶带15蓝色标识胶带RLY16黄色标识胶带12点缠绕13白色标识胶带W3.图纸基础知识3.图纸基础知识二维图纸标识二维图纸标识物料名称物料名称二维图纸标识二维图纸标识物料名称物料名称S灰色海绵17分支捆绑18交叉缠绕1920无方向要求CLIP20有方向要求CLIP21BBCLIP详细图CLIP详细图电线横断面电线横断面CLIP详细图理解CLIP详细图理解在实际作业时按照图纸上的箭头方向，转动线束并对照CLIP详细图确认CLIP的安装情况是否正确3.图纸基础知识3.图纸基础知识二维图纸标识二维图纸标识物料名称物料名称变化点22368C变更履历出图日期变更内容变更E.O3.图纸基础知识3.图纸基础知识GROMMET测量点GROMMET测量点Y95Y95Y95标识胶带测量点标识胶带测量点标识胶带的左侧边缘标识胶带的左侧边缘标识胶带的右侧边缘标识胶带的右侧边缘标识胶带的中间点标识胶带的中间点60橡胶件的出线侧橡胶件的出线侧60橡胶件的入线侧橡胶件的入线侧橡胶件的量测固定基础点橡胶件的量测固定基础点特殊部位测量点特殊部位测量点164安装示意图CLIP安装方向示意图56连接器成型方向7不同材料使用的ES标准说明8产品项目名称及出图日期EO变更履历说明93.图纸基础知识3.图纸基础知识MDCFRONT图纸MDCFRONT图纸RC图纸标注连接器成型方向3.图纸基础知识3.图纸基础知识成型基...
