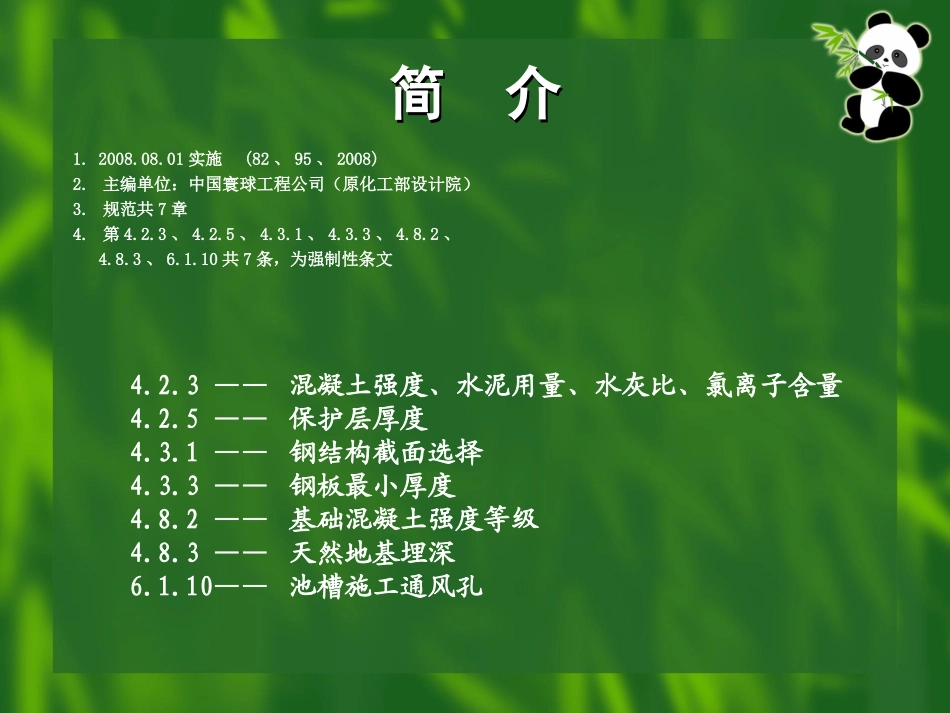

工业建筑防腐蚀设计规范工业建筑防腐蚀设计规范（（GB50046-2008GB50046-2008））简介简介1.2008.08.01实施(82、95、2008)2.主编单位：中国寰球工程公司（原化工部设计院）3.规范共7章(1)总则(2)术语“腐蚀性分级”“防护层使用年限”(3)基本规定腐蚀性分级总平面及建筑布置(4)结构砼、钢、砌、木、组合结构、地基基础(5)建筑防护地面、屋面、墙面、（构件）表面、门窗(6)构筑物槽池、管架、烟囱(7)材料砂浆、混凝土、块材、金属、塑料、木材、树脂类、水玻璃类、沥青类、涂料简介简介1.2008.08.01实施(82、95、2008)2.主编单位：中国寰球工程公司（原化工部设计院）3.规范共7章4.第4.2.3、4.2.5、4.3.1、4.3.3、4.8.2、4.8.3、6.1.10共7条，为强制性条文4.2.3——混凝土强度、水泥用量、水灰比、氯离子含量4.2.5——保护层厚度4.3.1——钢结构截面选择4.3.3——钢板最小厚度4.8.2——基础混凝土强度等级4.8.3——天然地基埋深6.1.10——池槽施工通风孔简介简介1.2008.08.01实施(82、95、2008)2.主编单位：中国寰球工程公司（原化工部设计院）3.规范共7章4.第4.2.3、4.2.5、4.3.1、4.3.3、4.8.2、4.8.3、6.1.10共7条，为强制性条文5.腐蚀问题：碳素钢——Cl-作用下每年的腐蚀速度1～5mm混凝土——酸、镁盐溶液作用下“分解型腐蚀”(强度)硫酸盐溶液作用下“结晶腐蚀”(膨胀)钢筋——锈蚀地基——“结晶腐蚀”(膨胀)一、总则一、总则“腐蚀”——材料在环境的物理、化学作用下性能的劣化(外观变化、重量变化、强度损失、腐蚀速度)本规范适用于受腐蚀性介质作用的工业建筑物和构筑物二、术语二、术语1.腐蚀性分级强、中、弱、微（无）2.防护层使用年限预估、查表（第5章“建筑”表5.2.25.2.35.2.5）当使用年限超过预估年限时：评估、大修、继续使用防护层使用年限腐蚀等级结构类型涂层厚度三、基本规定三、基本规定腐蚀性等级腐蚀性等级介质名称和种类介质名称和种类（氯、硫化氢、（氯、硫化氢、硫酸酸雾、氨硫酸酸雾、氨……））环境相对湿度环境相对湿度结构类型结构类型（砼、予应力、（砼、予应力、钢、砌体钢、砌体……））三、基本规定三、基本规定设计环节：工艺、环保提资料查规范表3.1.4(气)、3.1.5(液)、3.1.6(固)]分类按《岩土工程勘察规范GB50021》对设计条件的判断干湿交替的部位要加强防护四、结构四、结构4.1一般规定4.2混凝土结构4.3钢结构4.4钢与混凝土组合结构4.5砌体结构4.6木结构4.7地基4.8基础4.9桩基础四、结构四、结构4.1.一般规定——概念设计选材：氯离子钢结构硫酸根离子（结晶腐蚀）砌体选型：外表面积小（组合截面>型钢；格构>实腹）可拆卸、易更换节点设计（减少介质积聚）“”计算：不应塑性内力重分布四、结构四、结构4.2混凝土结构：材料、裂缝、保护层材料：表4.2.3结构混凝土的基本要求（强制）腐蚀性等级项目强中弱常规（一）最低混凝土强度等级C40C35C30C20最小水泥用量（kg/m3）340320300225最大水灰比0.400.450.50.65最大氯离子含量（水泥用量的百分比）0.080.100.101.0注：1预应力混凝土构件最低混凝土强度等级应按表中提高一个等级；最大氯离子含量为水泥用量的0.06％。2当混凝土中掺入矿物掺和料时，表中“水泥用量”为“胶凝材料用量”，“水灰比”为“水胶比”（下同）。说明：抗腐蚀—提高密实度—水灰比、水泥用量（与碳化系数线性）弱＝三类（滨海室外）表4.2.3结构混凝土达基本要求（强制）四、结构四、结构4.2混凝土结构：材料、裂缝、保护层裂缝：表4.2.4裂缝控制等级和最大裂缝宽度允许值结构种类强腐蚀中腐蚀弱腐蚀常规（一）钢筋混凝土结构三级0.15㎜三级0.20㎜三级0.20㎜三级0.3mm预应力混凝土结构一级一级二级三级0.2mm注：裂缝控制等级的划分应符合现行国家标准《混凝土结构设计规范》GB50010的规定。说明：对钢筋对腐蚀主要是纵向裂缝、非横向裂缝,不严控制四、结构四、结构4.2混凝土结构：材料、裂缝、保护层保护层：所有钢筋（箍筋、分布筋）、强制表4.2.5混凝土保护层最小厚度（㎜）(强制)构件类别强腐蚀中、弱腐蚀常规（一类C30）板、墙等面形构件353015梁、柱等条形构件4035梁25；柱30基础505040...
