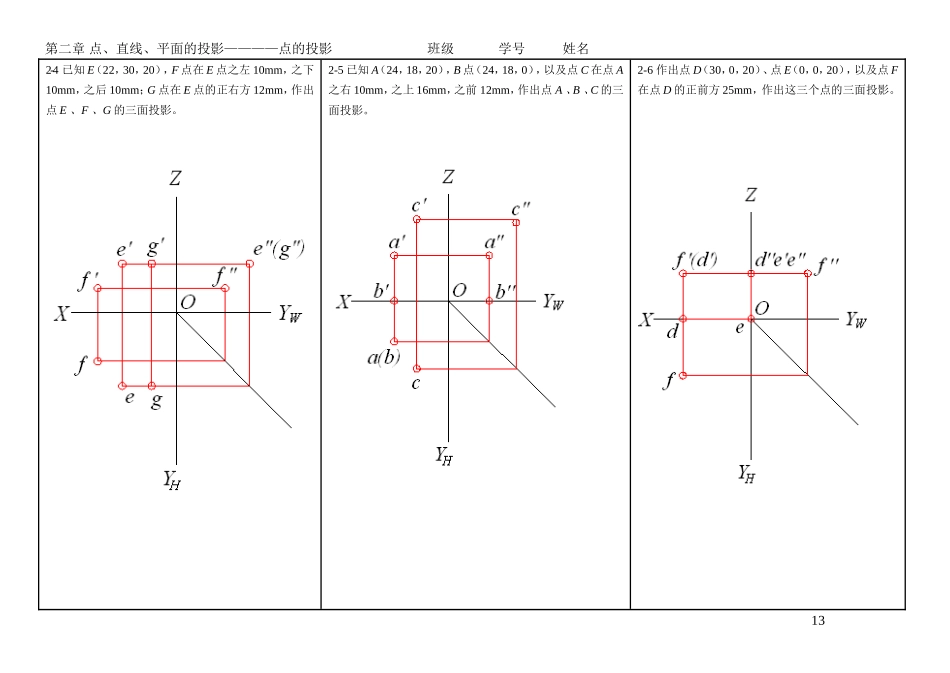

第二章点、直线、平面的投影————点的投影班级学号姓名2-1、求各点的第三投影，并填上各点到投影面的距离。A点距V面（5）、距H面（6）、距W面（8）B点距V面（4）、距H面（3）、距W面（2）C点距V面（2）、距H面（2）、距W面（2）D点距V面（0）、距H面（3）、距W面（6）E点距V面（2）、距H面（0）、距W面（3）F点距V面（6）、距H面（5）、距W面（0）2-2、已知点K（10,15,20）、M（20,15,8）、N（10,15,8）三点的坐标，作出三面投影和在直观图中的位置，并判别可见性。不可见点用括号括起。2-3、比较A、B、C三点的相对位置。（下）mmB点在A点（左）mm（前）mm（上）mmB点在C点（左）mm（后）mm（下）mmC点在A点（右）mm（前）mm第二章点、直线、平面的投影————点的投影班级学号姓名2-4已知E（22，30，20），F点在E点之左10mm，之下10mm，之后10mm；G点在E点的正右方12mm，作出点E、F、G的三面投影。2-5已知A（24，18，20），B点（24，18，0），以及点C在点A之右10mm，之上16mm，之前12mm，作出点A、B、C的三面投影。2-6作出点D（30，0，20）、点E（0，0，20），以及点F在点D的正前方25mm，作出这三个点的三面投影。13第二章点、直线、平面的投影————点的投影班级学号姓名2-7已知物体的立体图和投影图，试把A、B、C、D、E各点标注到投影图上的对应位置，并把重影点处不可见点加上括号。2-8已知A、B两点是一对V面重影点，相距10mm；A、C两点是一对H面的重影点，C在H面上；D点在H面上，且在C后15mm，右15mm，求B、C、D三点的三面投影，并判别重影点的可见性。OXZYHYWa′(b′)bc′(c)dd′a″ad″c″b″14第二章点、直线、平面的投影————直线的投影班级学号姓名2-9在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。（1）a′b′abABCKc′k′(c")k"a"b"ck（2）GDEFHg′f′(g)f(h)(d)e(e′)(d′)h′g"(d")(f")(h")(e")15AB是正平线；BK是水平线；AC是一般线。DE是正平线；DF是____正垂____线；GH是____侧垂____线。第二章点、直线、平面的投影————直线的投影班级学号姓名2-10判断下列直线的位置。AB是侧平线，CD是水平线，EF是侧垂线，MN是正垂线。2-11根据已知条件，作直线的投影。（1）已知AB∥H面及ab和a，（2）已知CD∥V面，且距离V面20，求a′b′。求cda′abc′d′b′cdOXOX2-12已知直线AB的实长为15，求作其三面投影。（1）AB//W面，β=300；（2）AB//V面，γ=600；（3）AB|H面，点B在点A之下。点B在点A之下、之前。点B在点A之下、之右。aa¡äYWXYHOZa"b"b'baa¡äYWYHOZXa"b"bb'a(b)a¡äYWYHOZXa"b'b"16第二章点、直线、平面的投影———直线的实长班级学号姓名2-13求直线AB的实长以及对H面、V面的倾斜角α、β。a¡äb¡äabXOβαAB实长2-14已知点C位于直线AB上，AC=20mm，求点C的两面投影。OXc¡äcACa¡äb¡äba2-15过点A作一直线AB，AB的实长为20mm，倾角α=300,β=450,完成它的投影（在图纸上作两个解）。a¡äaXO30¡ã45¡ãaba'b'zyb'b'bb2-16已知ABC为等腰直角三角形，AB⊥BC，求a′b′和b′c′。a¡äc¡äacbmm¡äAM=BM=12ACMACm¡äb¡äOXb¡ä17第二章点、直线、平面的投影———直线的实长班级学号姓名2-17已知直线AB=AC，求ac。（1）（2）c¡äOXOXabc¡äb¡äa¡äABcABcAC=ABAC=ABa¡äb¡äba18第二章点、直线、平面的投影———直线上的点班级学号姓名2-18已知直线AB和点C、D，要求：（1）分别判断点C、D是否在直线，把结果填在下面括号内；（2）已知E点在直线AB上，分割AB成AE：EB=3：5，作出直线AB的W面投影和E点三面投影。aa¡äYWXYHOZa"b"b'bd'c'cdc"d"e"e'eC点（不在）直线上；D点（在）直线上。2-19在直线AB上取点C，使C点距V面15mm。c¡äca¡äb¡äab2-20已知AB线上点K的H投影k，求k′。b¡äkbakk¡äbaa¡ä2-21在直线AB上求一点C使C与V、H面等距。a¡äb¡äba45c¡äca"b"c"2-22过K点作一直线KG与AB相交，（1）端点G在Z轴上。（2）端点G在Y轴上YWXYHOZa¡äb¡äabkk¡äYWXYHOZa¡äb¡äabkk¡ägg'gg'19第二章点、直线、平面的投影———两直线的相对位置班级学号姓名2-23判别AB和CD...
