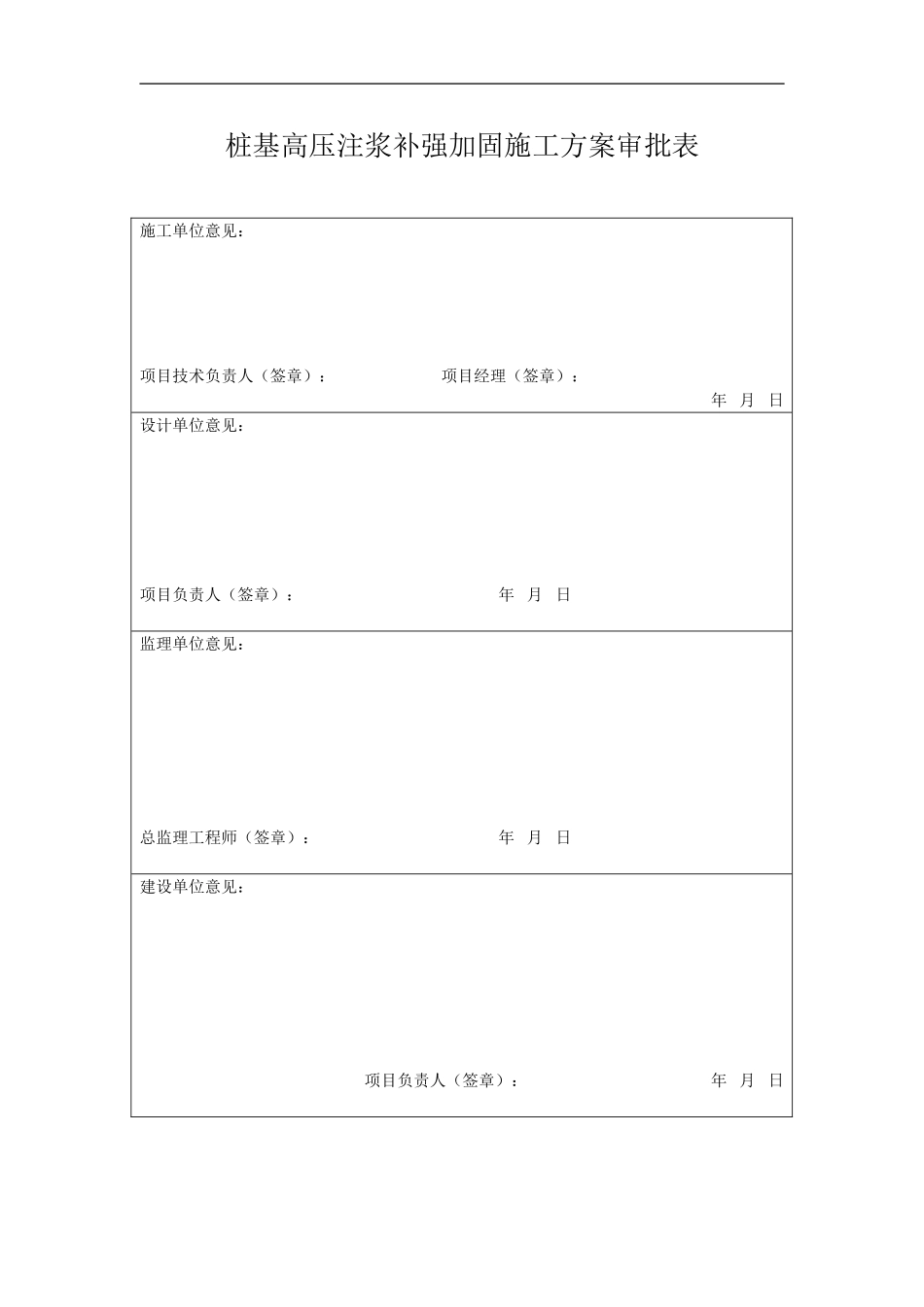

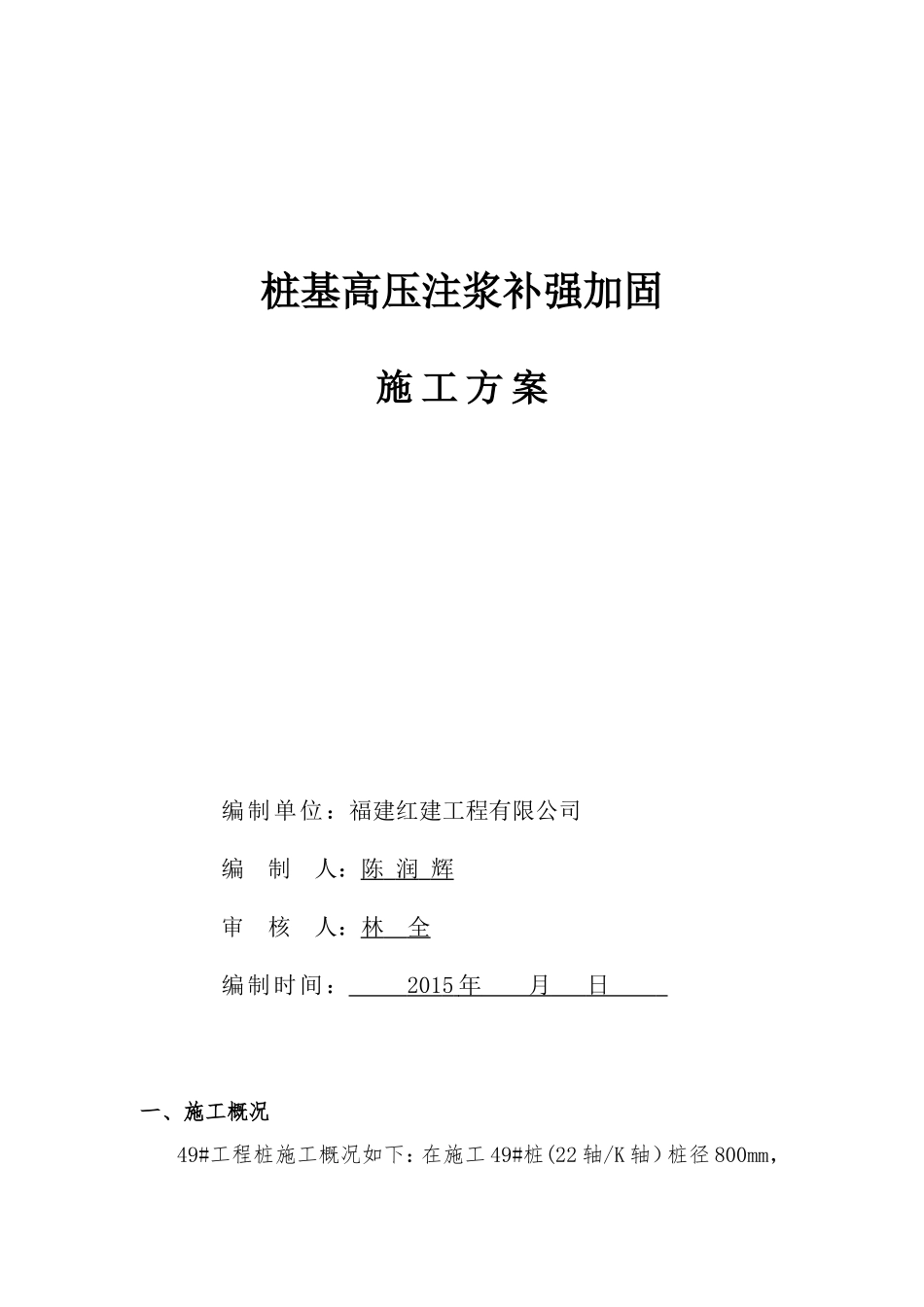

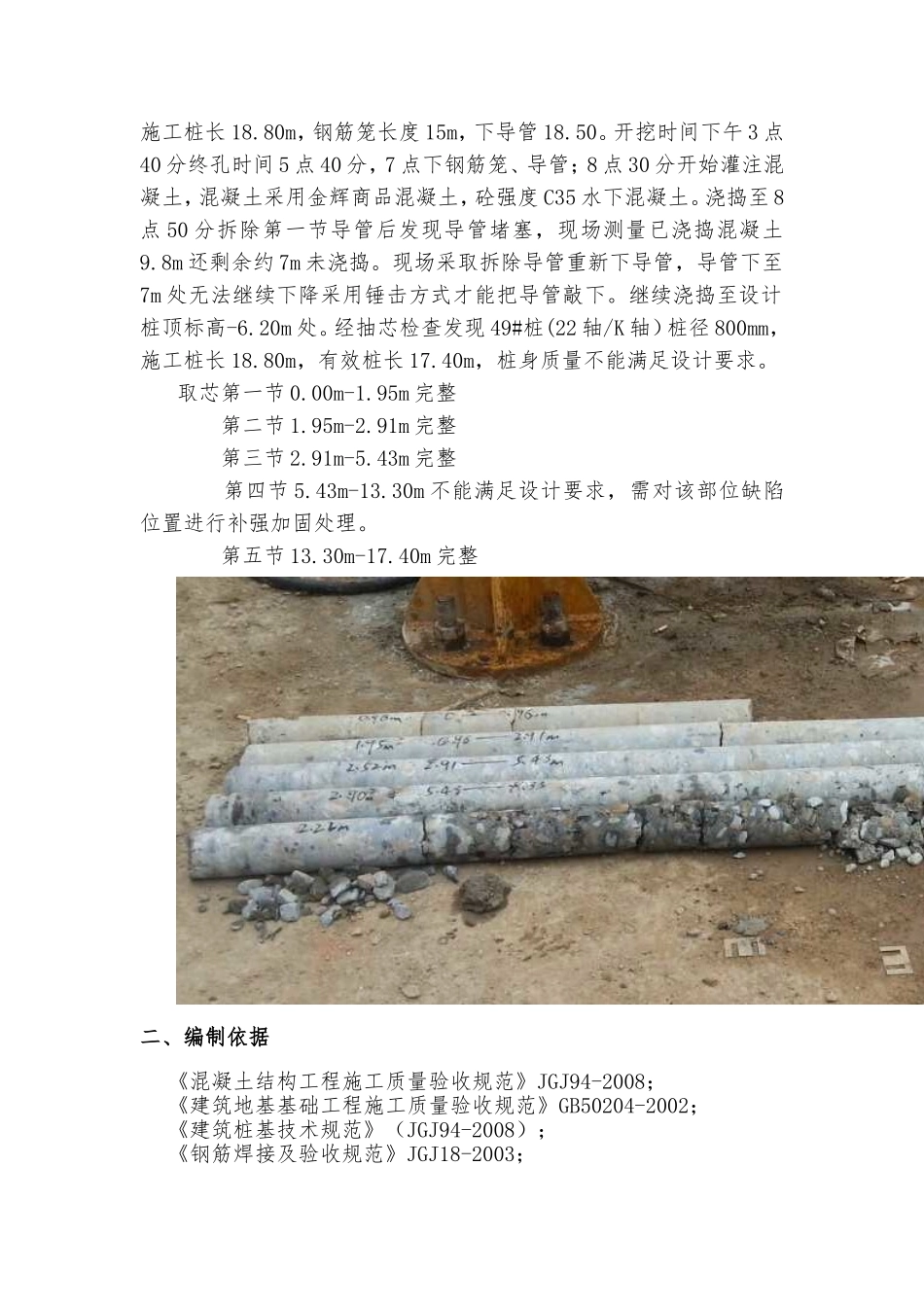

桩基高压注浆补强加固施工方案审批表施工单位意见：项目技术负责人（签章）：项目经理（签章）：年月日设计单位意见：项目负责人（签章）：年月日监理单位意见：总监理工程师（签章）：年月日建设单位意见：项目负责人（签章）：年月日桩基高压注浆补强加固施工方案编制单位：福建红建工程有限公司编制人：陈润辉审核人：林全编制时间：2015年月日一、施工概况49#工程桩施工概况如下：在施工49#桩(22轴/K轴）桩径800mm，施工桩长18.80m，钢筋笼长度15m，下导管18.50。开挖时间下午3点40分终孔时间5点40分，7点下钢筋笼、导管；8点30分开始灌注混凝土，混凝土采用金辉商品混凝土，砼强度C35水下混凝土。浇捣至8点50分拆除第一节导管后发现导管堵塞，现场测量已浇捣混凝土9.8m还剩余约7m未浇捣。现场采取拆除导管重新下导管，导管下至7m处无法继续下降采用锤击方式才能把导管敲下。继续浇捣至设计桩顶标高-6.20m处。经抽芯检查发现49#桩(22轴/K轴）桩径800mm，施工桩长18.80m，有效桩长17.40m，桩身质量不能满足设计要求。取芯第一节0.00m-1.95m完整第二节1.95m-2.91m完整第三节2.91m-5.43m完整第四节5.43m-13.30m不能满足设计要求，需对该部位缺陷位置进行补强加固处理。第五节13.30m-17.40m完整二、编制依据《混凝土结构工程施工质量验收规范》JGJ94-2008；《建筑地基基础工程施工质量验收规范》GB50204-2002；《建筑桩基技术规范》（JGJ94-2008）；《钢筋焊接及验收规范》JGJ18-2003；《建筑机械使用安全技术规程》JGJ33-2001；《建设工程施工现场供用电安全规范》GB50194-1993；《建筑工程施工质量验收统一标准》GB50300-2001。三、施工方案根据现场芯样分析和设计要求，要对该桩缺陷位置不达标部位实施有效的加固补强措施，该桩为边桩，设计要求竖向抗压承载力1600KN,竖向抗拔承载力500KN，桩端进入碎裂状强风化泥岩6m，目前较有效的方法就是采用复合注浆法。其加固原理为先对桩抽芯孔采用高压水流冲洗，然后采用高压循环灌浆系统进行多次反复压浆工艺，以使桩缺陷部位有效填充并向外扩大1.5倍以达到补强的目的。1、施工场地布置及准备施工场地主要设施有：水泥站、制浆站、泥浆池、临时生活设施等。2、施工设备施工设备一览表：序号设备名称用途数量1空气压缩机送风洗孔1台2搅拌机制水泥浆1台3150高压泵加压送浆1台4高压输浆管输水泥浆若干3、施工技术参数喷浆（水）压力：≥25Mpa气压：0.50～1.00MPa浆液水灰比：0.7开孔直径：φ110mm加固直径：0.8m加固强度：M154、施工工艺4.1工艺流程图钻孔建立孔口注浆装置喷射清水进行冲洗扩孔置定孔制浆喷射注浆旋转提升冒浆4.2施工工序4.2.1根据施工场地环境，挖掘泥浆池，排污沟、集水坑。4.2.2建立孔口注浆装置在桩芯钻孔或利用原抽芯钻孔，在孔口注浆。孔口注浆在桩顶注浆，采用水泥浆。4.2.3冲洗扩孔采用高压旋喷方式喷射清水及压缩空气进行冲洗扩孔：先采用压缩空气对缺陷位置进行冲洗，喷射清水时需按设计规定的工艺参数（喷射水压力≥25MPa、空气压力0.7～1.0Mpa、直至孔口返出清水为止。经喷射清水洗孔后，可扩大喷射直径和增加固结体的强度。4.2.4制浆1）注浆材料采用42.5R普硅水泥，购置的材料须有出厂合格证明、化验单，每批水泥使用前，均须按质检要求取样检验。2）水泥浆的水灰比为0.7，水泥浆液宜在搅拌60min内，使用完毕。3）水泥浆搅拌用水必须符合《混凝土拌合用水标准》JTJ63-89的规定。4）输送浆液的管路不宜过长，以减少沿程损失，造成实际喷射压力降低的后果。液找成水进4.2.5喷浆是否畅通，所有准备1）喷浆前须检查输浆系流工作是否就绪。2）喷浆嘴必须贯至孔底，达到设计位置。3）喷射注浆结束后，及时清洗管路以免堵管。通常是把浆行连续冲洗，直到管路中出现清水为止。4.2.6采用注浆方式进行高压注浆逐渐增加浆液浓度及加大注浆压力，直至设计注浆量和注浆压力为止。4.2.7封孔静压注浆结束后，需补灌浆液到注浆孔内浆液饱满为止。4.2.8施工中异常情况处理1）流量不变而压力突然下降时，应检查各部的渗漏情况，必要时拔出注浆管，检查密封性能。2）出现不冒浆或断续冒浆时，则应不提注浆管继续注浆直至冒浆为...
