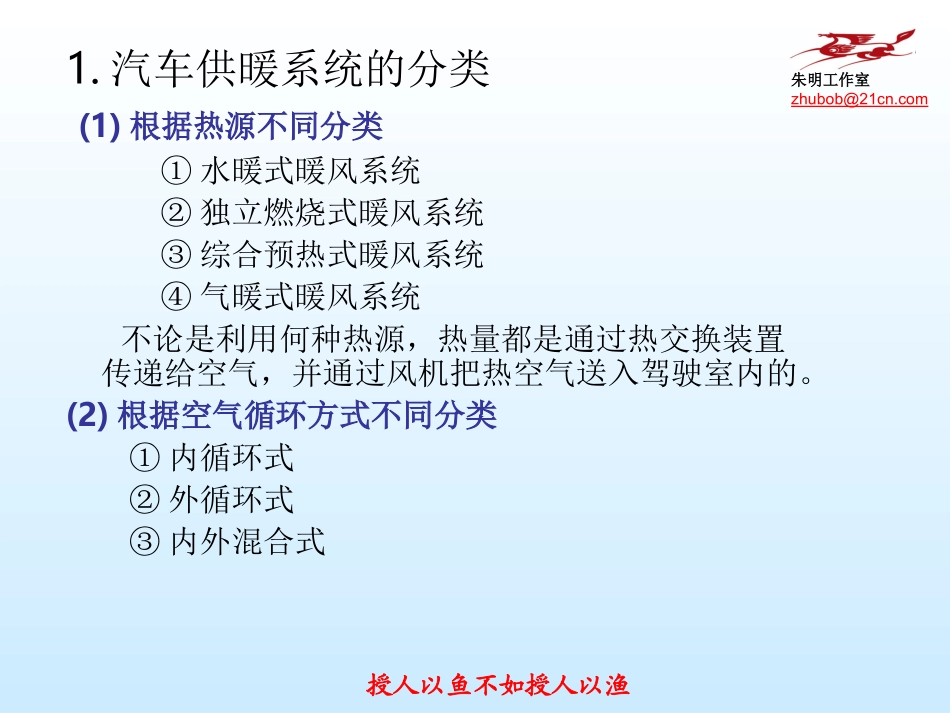

授人以鱼不如授人以渔朱明工作室zhubob@21cn.com主讲:朱明高级技师、经济师,工程师高级技能专业教师汽车维修工高级考评员第7章供暖与通风系统授人以鱼不如授人以渔朱明工作室zhubob@21cn.com桑塔纳3000暖风装置的结构1-除霜风口2-暖风和新鲜空气调节装置3-侧除霜风口4-出风口5-右侧脚向出风口6-新鲜空气风箱7-热交换器8-右侧风道9-中央风道10-左侧风道11-控制面板饰罩12-通风拉索13-左侧脚向出风口14-风机15-风机调速电阻16-进风罩汽车供暖系统授人以鱼不如授人以渔朱明工作室zhubob@21cn.com1.汽车供暖系统的分类(1)根据热源不同分类①水暖式暖风系统②独立燃烧式暖风系统③综合预热式暖风系统④气暖式暖风系统不论是利用何种热源,热量都是通过热交换装置传递给空气,并通过风机把热空气送入驾驶室内的。(2)根据空气循环方式不同分类①内循环式②外循环式③内外混合式授人以鱼不如授人以渔朱明工作室zhubob@21cn.com2.水暖式供暖系统结构供暖系统的主要组成部件1-热水阀2-热交换器总成3-暖风风道4-再循环控制电机5-风机总成6-风机电阻器7-空调过滤器8-暖风控制面板9-风机开关10-空气混合控制伺服电机11-蒸发器温度传感器12-出风模式控制伺服电机授人以鱼不如授人以渔朱明工作室zhubob@21cn.com(1)热水阀热水阀安装在发动机冷却液通道中,用于控制进入热交换器的发动机冷却液流量。热水阀1-拉索2-装配支架3-阀门4-来自发动机5-去热交换器6-保护层授人以鱼不如授人以渔朱明工作室zhubob@21cn.com(2)热交换器热交换器由管子和散热器片等构成。新式的热交换器的管道上有凹坑,可改善热量输出性能。热交换器的形状与散热器相似。当热水阀打开时,加热后的发动机冷却液部分流经热交换器芯,以便为车厢内乘员提供所需的热量。授人以鱼不如授人以渔朱明工作室zhubob@21cn.com3.水暖式供暖系统工作原理水暖式供暖系统可以看作是发动机冷却系统的组成部分,其又可分为热水循环回路和通风装置。水暖式供暖系统工作原理图1-热交换器软管2-热水阀3-节温器4-散热器软管5-膨胀水箱6-热交换器芯7-发动机8-水泵9-风扇10-散热器授人以鱼不如授人以渔朱明工作室zhubob@21cn.com在通风装置中,由风机强制使空气循环运动。空气经由进风口被吸入,流经热交换器时被加热,并由出风口导出,进入车厢内实现取暖或为风挡除霜。暖风形成示意图1-新鲜空气进口2-再循环空气进口3-热交换器芯4-除霜空气出口5-侧除霜空气出口6-通风口7-地板暖风出口授人以鱼不如授人以渔朱明工作室zhubob@21cn.com汽车通风与空气净化装置清洁空气是空气调节的重要内容之一,汽车的空气清洁主要通过汽车通风装置来实现。授人以鱼不如授人以渔朱明工作室zhubob@21cn.com1.配气系统汽车通风装置将外部新鲜空气引入到车内,将车内空气排出,实现车辆通风,一般装备有自然通风装置和强制通风装置两种通风装置授人以鱼不如授人以渔朱明工作室zhubob@21cn.com自然通风装置的作用是:车辆运动所产生的空气压力使车厢外部的空气进入车内。车辆行驶时,某些部位产生正压力,另一些部位产生负压力,因此,进气口一般安装于产生正压力的部位,而排气口则安装在产生负压力的部位。强制通风装置的作用是:利用风扇装置迫使空气进入车厢内部。进气口和排气口的安装位置与自然通风装置相同。强制通风装置一般与汽车供暖系统或制冷装置一起装备和使用。授人以鱼不如授人以渔朱明工作室zhubob@21cn.com汽车空调已由单一的制冷和采暖方式发展到冷暖一体化形式配气系统气流示意图1-仪表板出风口2-脚部出风口3-除霜出风口4-热交换器5-气流风门6-新鲜空气/再循环空气风门7-风机8-蒸发器授人以鱼不如授人以渔朱明工作室zhubob@21cn.com配气系统的空气进入段及各种电机1-脚部/除霜风门位置电机2-新鲜空气进气温度传感器3-气源门位置电机/再循环空气风门4-新鲜空气风机5-新鲜空气风机控制单元6-中间风门位置电机7-调温门位置电机8-脚部通风温度传感器配气系统一般由三部分构成。第一部分为空气进入段,主要由气源门和伺服电机组成,用来控制新鲜空气和车内再循环空气的进入;授人以鱼不如授人以渔朱明工作室zhubob@21cn.com第二部分为空气混合段,主要由蒸...
