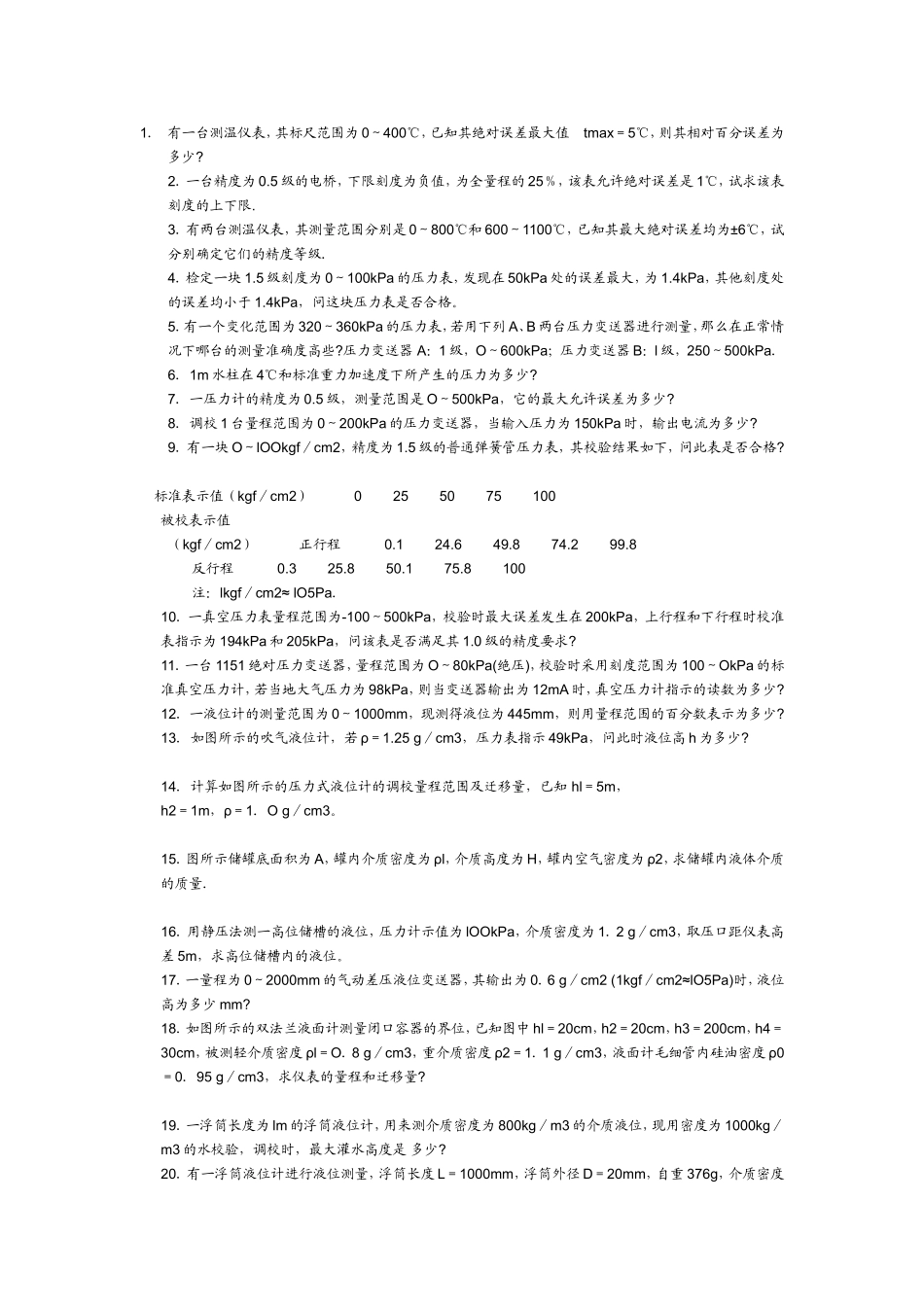

1．有一台测温仪表，其标尺范围为0～400℃，已知其绝对误差最大值tmax＝5℃，则其相对百分误差为多少?2．一台精度为0.5级的电桥，下限刻度为负值，为全量程的25％，该表允许绝对误差是1℃，试求该表刻度的上下限.3．有两台测温仪表，其测量范围分别是0～800℃和600～1100℃，已知其最大绝对误差均为±6℃，试分别确定它们的精度等级．4．检定一块1.5级刻度为0～100kPa的压力表，发现在50kPa处的误差最大，为1.4kPa，其他刻度处的误差均小于1.4kPa，问这块压力表是否合格。5．有一个变化范围为320～360kPa的压力表，若用下列A、B两台压力变送器进行测量，那么在正常情况下哪台的测量准确度高些?压力变送器A：1级，O～600kPa；压力变送器B：l级，250～500kPa．6．1m水柱在4℃和标准重力加速度下所产生的压力为多少?7．一压力计的精度为0.5级，测量范围是O～500kPa，它的最大允许误差为多少?8．调校1台量程范围为0～200kPa的压力变送器，当输入压力为150kPa时，输出电流为多少?9．有一块O～lOOkgf／cm2，精度为1.5级的普通弹簧管压力表，其校验结果如下，问此表是否合格?标准表示值（kgf／cm2）0255075100被校表示值（kgf／cm2）正行程0.124.649.874.299.8反行程0.325.850.175.8100注：lkgf／cm2≈lO5Pa．10．一真空压力表量程范围为-100～500kPa，校验时最大误差发生在200kPa，上行程和下行程时校准表指示为194kPa和205kPa，问该表是否满足其1.0级的精度要求?11．一台1151绝对压力变送器，量程范围为O～80kPa(绝压)，校验时采用刻度范围为100～OkPa的标准真空压力计，若当地大气压力为98kPa，则当变送器输出为12mA时，真空压力计指示的读数为多少?12．一液位计的测量范围为0～1000mm，现测得液位为445mm，则用量程范围的百分数表示为多少?13．如图所示的吹气液位计，若ρ＝1.25g／cm3，压力表指示49kPa，问此时液位高h为多少?14．计算如图所示的压力式液位计的调校量程范围及迁移量，已知hl＝5m，h2＝1m，ρ＝1．Og／cm3。15．图所示储罐底面积为A，罐内介质密度为ρl，介质高度为H，罐内空气密度为ρ2，求储罐内液体介质的质量．16．用静压法测一高位储槽的液位，压力计示值为lOOkPa，介质密度为1．2g／cm3，取压口距仪表高差5m，求高位储槽内的液位。17．一量程为0～2000mm的气动差压液位变送器，其输出为0．6g／cm2(1kgf／cm2≈lO5Pa)时，液位高为多少mm?18．如图所示的双法兰液面计测量闭口容器的界位，已知图中hl＝20cm，h2＝20cm，h3＝200cm，h4＝30cm，被测轻介质密度ρl＝O．8g／cm3，重介质密度ρ2＝1．1g／cm3，液面计毛细管内硅油密度ρ0＝0．95g／cm3，求仪表的量程和迁移量?19．一浮筒长度为lm的浮筒液位计，用来测介质密度为800kg／m3的介质液位，现用密度为1000kg／m3的水校验，调校时，最大灌水高度是多少?20．有一浮筒液位计进行液位测量，浮筒长度L＝1000mm，浮筒外径D＝20mm，自重376g，介质密度为0.8g／cm3，若用挂重法进行校验，计算校验点为全量程的0、25％．75％和100％时，应分别挂重多少克?21．用水校法校验一电动浮筒液位变送器，已知浮筒长度L＝500mm，被测介质密度为0.85g／cm3，试计算当输出为0、50％、100％时，浮筒应被水淹没的高度?(水的密度以lg／cm3计)22．一压力式液位变送器如图所示，测量一开口容器液位，已知介质密度ρ＝1200kg／m3，hl＝lm，h2＝2m，求变送器的量程和迁移量．23．用双法兰差压变送器测密闭容器液位如图所示，液位变化范围h＝1m，图中hl＝2m，h2＝lm，H=3m，所测介质密度ρl＝1200kg／m3，变送器毛细管中充液密度ρ2＝850kg／m3，求变送器的量程和迁移量．24．用吹气式液位计测量一敞口容器液位，如图所示，已知hl＝20cm，所测介质密度为lOOOkg／m3，压力表示值为40kPa，问实际液位高度是多少？25.有一台等百分比的调节阀，标准状态下的最大流量为50m3／h，最小流量为2m3／h。若全行程为3cm，那么在lcm开度时的流量是多少?26．求1/8inch等于多少mm?27.已知水的温度为(热力学温度)297K，计算此温度相当于多少摄氏度?28.锅炉汽包压力表读数为，大气压表的读数为，求汽包内工质的绝对压力？29．用电流表量得电动机的正弦电流是10...
