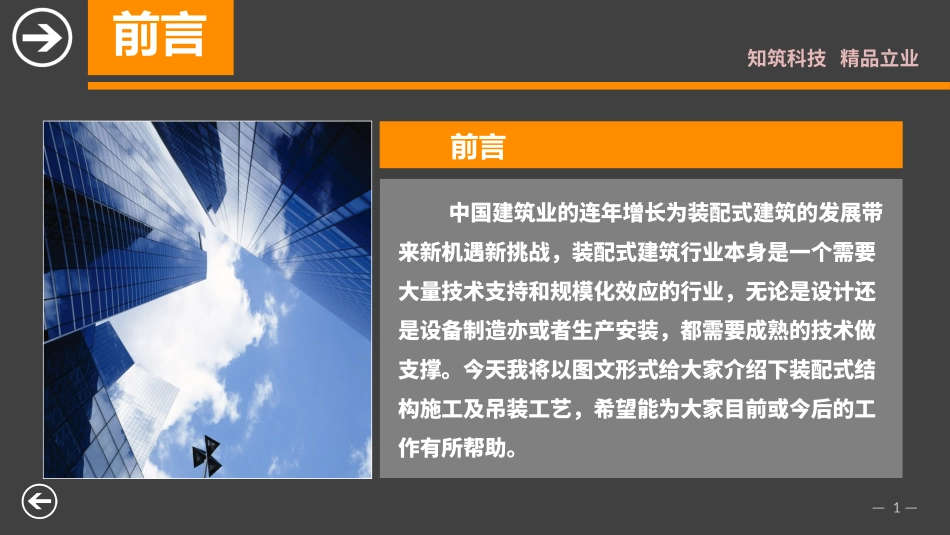

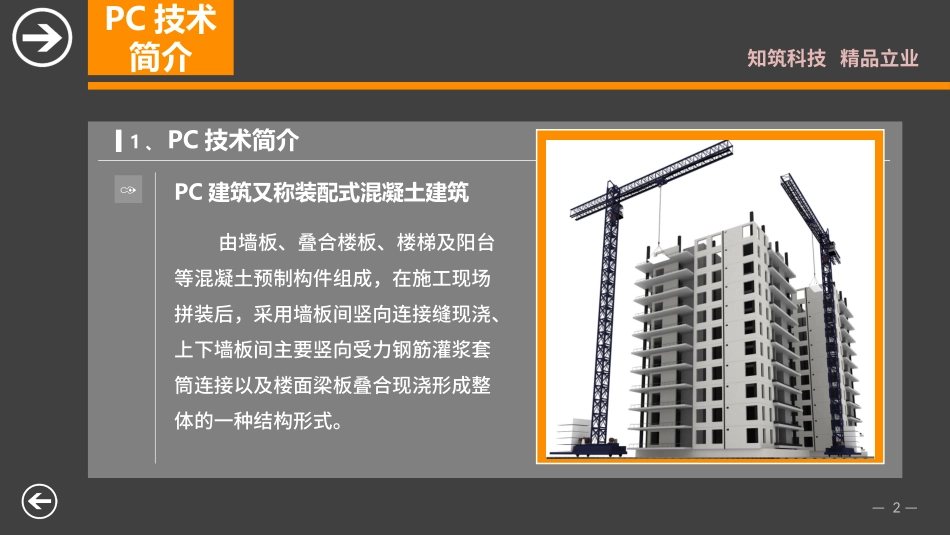

PPT模板下载：www.1ppt.com/moban/行业PPT模板：www.1ppt.com/hangye/节日PPT模板：www.1ppt.com/jieri/PPT素材下载：www.1ppt.com/sucai/PPT背景图片：www.1ppt.com/beijing/PPT图表下载：www.1ppt.com/tubiao/优秀PPT下载：www.1ppt.com/xiazai/PPT教程：www.1ppt.com/powerpoint/Word教程：www.1ppt.com/word/Excel教程：www.1ppt.com/excel/资料下载：www.1ppt.com/ziliao/PPT课件下载：www.1ppt.com/kejian/范文下载：www.1ppt.com/fanwen/试卷下载：www.1ppt.com/shiti/教案下载：www.1ppt.com/jiaoan/装配式结构施工与吊装工艺图文详解—1—知筑科技精品立业前言前言中国建筑业的连年增长为装配式建筑的发展带来新机遇新挑战，装配式建筑行业本身是一个需要大量技术支持和规模化效应的行业，无论是设计还是设备制造亦或者生产安装，都需要成熟的技术做支撑。今天我将以图文形式给大家介绍下装配式结构施工及吊装工艺，希望能为大家目前或今后的工作有所帮助。—2—1、PC技术简介1由墙板、叠合楼板、楼梯及阳台等混凝土预制构件组成，在施工现场拼装后，采用墙板间竖向连接缝现浇、上下墙板间主要竖向受力钢筋灌浆套筒连接以及楼面梁板叠合现浇形成整体的一种结构形式。PC建筑又称装配式混凝土建筑PC技术简介知筑科技精品立业—3—1、PC技术简介2整体式即通过节点现浇使预制装配式结构建筑在抗震、承载力方面的性能等同于现浇结构，即和现浇结构相同的整体性，称之为预制装配式整体式结构。整体式结构解释PC技术简介知筑科技精品立业PC技术简介—4—PC施工演示图PC技术简介知筑科技精品立业—5—竖向连接方式采用灌浆套筒连接PC技术简介知筑科技精品立业—6—PC技术简介知筑科技精品立业约束边缘柱采用现浇混凝土，将各部门预制墙体连接成一个整体—7—PC技术简介知筑科技精品立业楼梯节点做法叠合板节点做法—8—PC构件的运输运输路线及运输道路要求运输路线应在正式运输前制订，并实际考察该运输路线的路况、是否限行、限高、限重。运输道路应平整，少坑洼。现场运输道路应平整坚实，以防止车辆摇晃时引致构件碰撞、扭曲和变形。运输车辆进入施工现场的道路，应满足PC构件的运输要求。现场规划布置知筑科技精品立业—9—吊车与构件临时存放区域设置吊车与构件临时存放区域设置吊车选型应考虑最重墙板的重量，预制墙板临时堆放场地需在吊车作业范围内，且应在吊车一侧避免在吊车工盲区作业。临时存放区域应与其他工种作业区质检设置隔离带或做成封闭式存放区域，尽量避免吊装过程中在其他工种工作区内经过，影响其他工种正常作业。应该设置警示牌及标识牌，与其他工种要有安全作业距离。现场规划布置知筑科技精品立业—10—PC构件的运输现场规划布置知筑科技精品立业墙板运输示意图叠合板运输示意图PC构件运输过程中，车上应设有专用架，且需有可靠的稳定构件措施；车辆启动应慢，车速应匀，转弯错车时要减速，并且应留意稳定构件措施的状态，需要时在安全的情况下尽快进行加固。—11—PC构件的运输现场规划布置知筑科技精品立业PC外墙板/内墙板可采用竖立方式运输，PC叠合板、PC阳台板、PC楼梯可采用平方方式运输。阳台板运输示意图楼梯运输示意图阳台板运输示意图楼梯运输示意图—12—PC构件的吊装现场规划布置知筑科技精品立业卸车前需检查墙板专用横梁吊具是否存在缺陷，是否有开裂，腐蚀严重等问题，且需检查墙板预埋吊环是否存在起吊问题。平衡梁PC构件起吊—13—PC构件的吊装现场规划布置知筑科技精品立业起吊过程中保证墙板垂直起吊，可采用吊运钢梁均衡起吊，防止PC构件起吊时单点起吊引起构件变形，并满足吊环设计时角度要求。如果采用角度起吊，对吊环、吊具额定吊载需乘以角度系数1.4，且如发现墙板严重偏斜及重心偏位要及时处理，避免因受力不均导致安全事故。PC构件的堆放—14—PC构件的堆放现场规划布置知筑科技精品立业堆放时应按吊装顺序、规格、品种、所用幢号房等分区配套堆放，不同构件堆放之间宜设宽度为0.8～1.2m的通道，并有良好的排水措施；临时存放区域应与其他工种作业区之间设置隔离带或做成封闭式存放区域，避免墙板吊装转运过程中影响其他工种...
