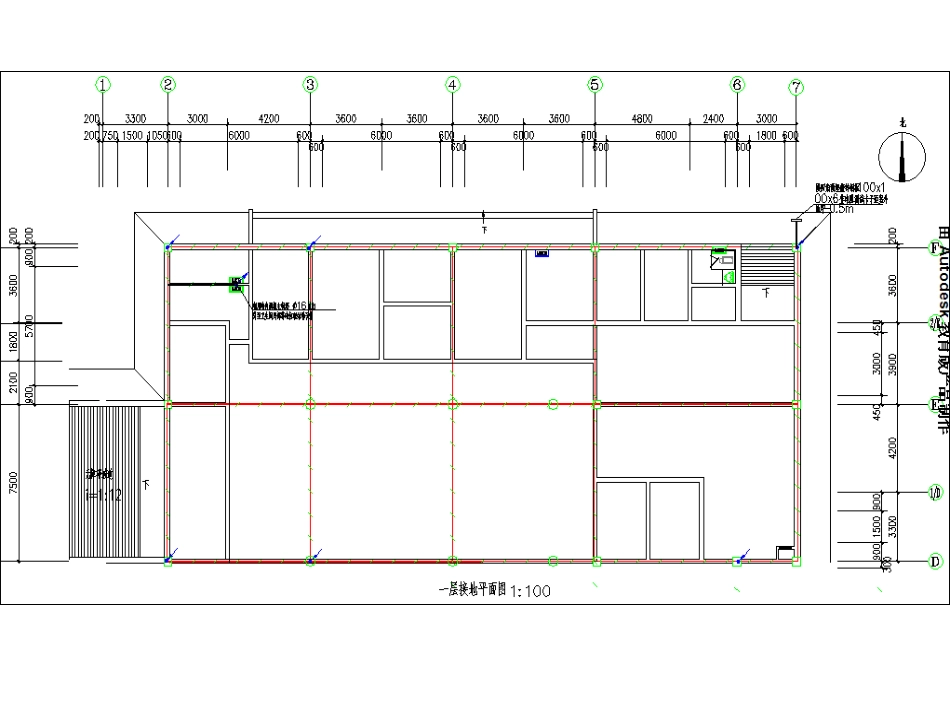

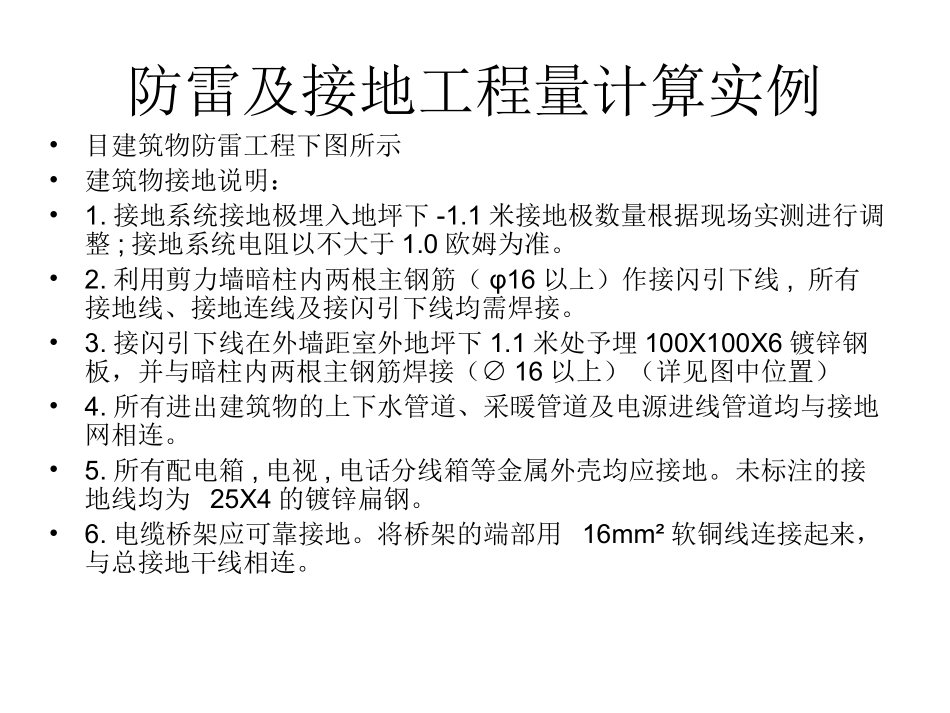

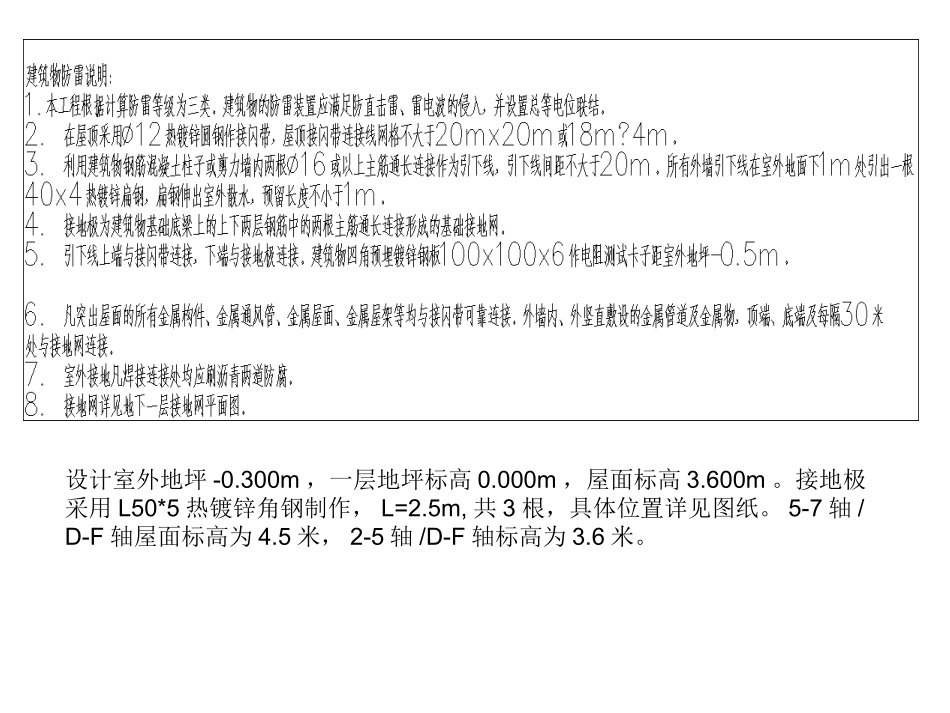

防雷及接地工程量计算实例•目建筑物防雷工程下图所示•建筑物接地说明：•1.接地系统接地极埋入地坪下-1.1米接地极数量根据现场实测进行调整;接地系统电阻以不大于1.0欧姆为准。•2.利用剪力墙暗柱内两根主钢筋（φ16以上）作接闪引下线,所有接地线、接地连线及接闪引下线均需焊接。•3.接闪引下线在外墙距室外地坪下1.1米处予埋100X100X6镀锌钢板，并与暗柱内两根主钢筋焊接（∅16以上）（详见图中位置）•4.所有进出建筑物的上下水管道、采暖管道及电源进线管道均与接地网相连。•5.所有配电箱,电视,电话分线箱等金属外壳均应接地。未标注的接地线均为25X4的镀锌扁钢。•6.电缆桥架应可靠接地。将桥架的端部用16mm²软铜线连接起来，与总接地干线相连。设计室外地坪-0.300m，一层地坪标高0.000m，屋面标高3.600m。接地极采用L50*5热镀锌角钢制作，L=2.5m,共3根，具体位置详见图纸。5-7轴/D-F轴屋面标高为4.5米，2-5轴/D-F轴标高为3.6米。计算过程：1、接地极（板）制作、安装（1）L=50*50*5热镀锌角钢接地极，L=5M3根（2）100*100*6热镀锌钢板接地板，4块（建筑物四角）（3）接地网：〔（3+4.2+3.6+3.6+3.6+3.6+4.8+2.4+3.0）X3+(7.5+2.1+1.8+3.6)X5〕X1.039=177.05米（4）柱主筋与圈梁钢筋焊接（计算钢筋网交叉）15处2、接地母线敷设（1）所有外墙引下线处-40*4镀锌扁铁(户外接地母线）1.5mX6=9m*1.039=9.35m（2）局部等电位扁铁：-25*4镀锌扁铁（户内接地母线）0.7m*3处=2.1*1.039=2.18m（3）屋面-40*4镀锌扁铁敷设（5.4+2.1+7.5）*1.039=15.585m3、接地跨接线安装（1）卫生间等电位联接4处4、等电位接地端子箱、等电位接地接线盒安装（1）总等电位端子箱1台（2）局部等电位3台5、避雷针制作、避雷针安装无6、电子设备防雷装置安装比如：像配电箱内的浪涌保护器安装7、半导体少长针消雷装置安装8、避雷引下线敷设利用建筑物内主筋做接地引下线（3.6-1.1）*4+（4.5-1.1）*2=16.8m（每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整）9、断接卡子制作安装按设计规定装设的断接卡子数量计算4套11、避雷网安装水平（3.9+3.3+3.6*4+4.8+2.4+3）*2+（5.4+2.1+7.5）*3=108.6m竖向（4.5-3.6）*2=1.8m合计（108.6+1.8）*1.039=114.7m
