桥梁工程(精华版)--3.简支板梁桥VIP免费

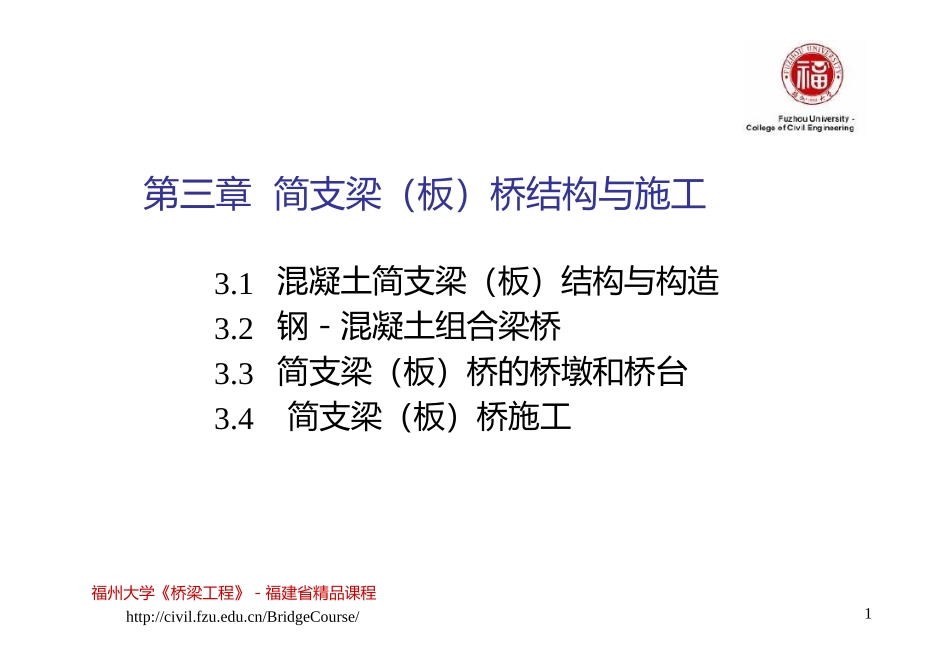

桥梁工程(精华版)--3.简支板梁桥_第1页
1/96

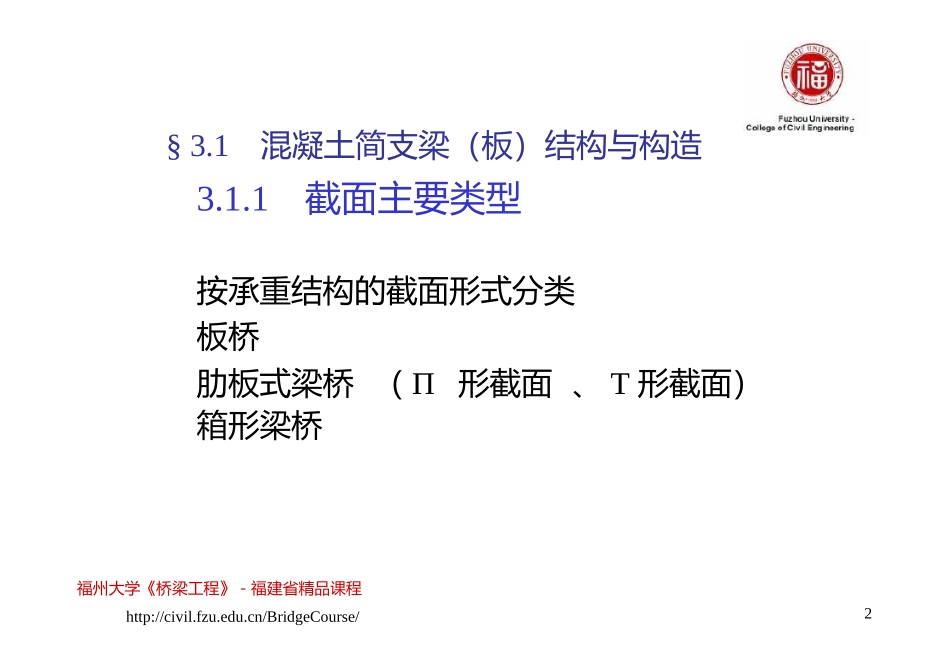

桥梁工程(精华版)--3.简支板梁桥_第2页
2/96

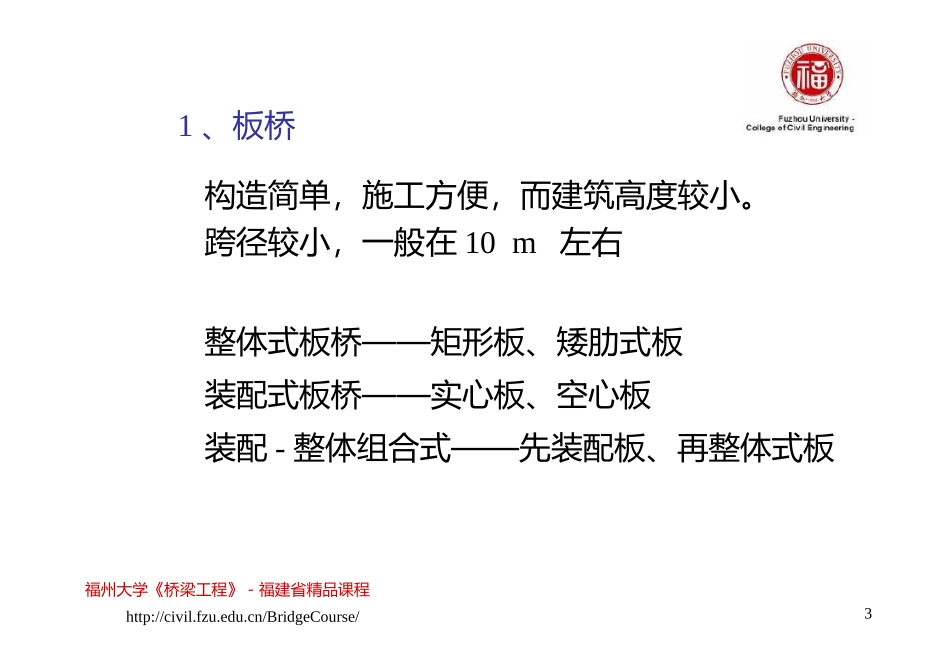

桥梁工程(精华版)--3.简支板梁桥_第3页
3/96
1福州大学《桥梁工程》-福建省精品课程http://civil.fzu.edu.cn/BridgeCourse/第三章简支梁(板)桥结构与施工3.13.23.33.4混凝土简支梁(板)结构与构造钢-混凝土组合梁桥简支梁(板)桥的桥墩和桥台简支梁(板)桥施工2http://civil.fzu.edu.cn/BridgeCourse/§3.1混凝土简支梁(板)结构与构造3.1.1截面主要类型按承重结构的截面形式分类板桥肋板式梁桥(Π形截面、T形截面)箱形梁桥福州大学《桥梁工程》-福建省精品课程3http://civil.fzu.edu.cn/BridgeCourse/1、板桥构造简单,施工方便,而建筑高度较小。跨径较小,一般在10m左右整体式板桥——矩形板、矮肋式板装配式板桥——实心板、空心板装配-整体组合式——先装配板、再整体式板福州大学《桥梁工程》-福建省精品课程4http://civil.fzu.edu.cn/BridgeCourse/公路板桥横截面图现浇混凝土(a)(b)(c)(d)(e)预制构件福州大学《桥梁工程》-福建省精品课程整体式:矩形截面整体式:矮肋式装配式:实心板装配式:空心板装配-整体组合式5(a)(b)福州大学《桥梁工程》-福建省精品课程http://civil.fzu.edu.cn/BridgeCourse/现浇混凝土预制构件(e)整体式板整体式板的横截面,一般为等厚度的矩形截面,采用支架现浇法施工。有时为了减轻自重,也可将受拉区稍加挖空成矮肋式整体板。装配—整体组合式板桥,它利用一些小型预制构件安装就位后作为底模,在其上再浇筑混凝土结合成整体6http://civil.fzu.edu.cn/BridgeCourse/整体式板桥、装配-整体组合式板均属于双向受力弹性薄板(a)(b)现浇混凝土(e)预制构件福州大学《桥梁工程》-福建省精品课程287福州大学《桥梁工程》-福建省精品课程http://civil.fzu.edu.cn/BridgeCourse/75100100100泄水孔沥青表处2cm水泥混凝土铺装6cm1.5%实心板装配式板装配式板桥的横截面形式主要有实心板(solidslab)和空心板(voidedslab)两种。实心板广泛应用于小跨径板桥(一般不超过8m)中。8http://civil.fzu.edu.cn/BridgeCourse/常用的联结方法有企口混凝土铰结和钢板焊接联结(a)(c)(b)(d)企口式混凝土铰福州大学《桥梁工程》-福建省精品课程109http://civil.fzu.edu.cn/BridgeCourse/钢板联结构造A-AB-BBN1N2N31220B主钢筋AA8N1N2N3福州大学《桥梁工程》-福建省精品课程10http://civil.fzu.edu.cn/BridgeCourse/(a)(c)(b)(d)单孔折线形、单孔圆端形、双孔圆形、双孔多边形福州大学《桥梁工程》-福建省精品课程装配工空心板截面形式11http://civil.fzu.edu.cn/BridgeCourse/2、肋板式梁桥中等跨径,一般在13~40m左右整体式肋梁桥——净-7,双主梁桥装配式肋梁桥——装配式T型梁桥装配式Π型梁桥福州大学《桥梁工程》-福建省精品课程12http://civil.fzu.edu.cn/BridgeCourse/公路Π型梁桥横截面福州大学《桥梁工程》-福建省精品课程13http://civil.fzu.edu.cn/BridgeCourse/公路T形梁横截面(a)(b)(c)福州大学《桥梁工程》-福建省精品课程防水道板(行车道板(示接构造意图14公路装配式T形梁桥一般构造图梁肋福州大学《桥梁工程》-福建省精品课程http://civil.fzu.edu.cn/BridgeCourse/中横隔板连接构造翼板)人行道挑梁连)三角垫层混凝层土保护层路面层人行构造中横隔板连接15http://civil.fzu.edu.cn/BridgeCourse/公路装配式T形梁桥横隔梁接头构造福州大学《桥梁工程》-福建省精品课程16http://civil.fzu.edu.cn/BridgeCourse/铁路T形梁横截面福州大学《桥梁工程》-福建省精品课程17http://civil.fzu.edu.cn/BridgeCourse/3、箱形梁桥梁肋、翼缘板、底板——承受正负弯矩箱形截面——抗弯惯矩大,抗扭刚度大适用于跨径较大的悬臂梁、连续梁及刚构结构福州大学《桥梁工程》-福建省精品课程18http://civil.fzu.edu.cn/BridgeCourse/公路箱形梁截面(a)(b)(c)福州大学《桥梁工程》-福建省精品课程19http://civil.fzu.edu.cn/BridgeCourse/铁路箱形梁横截面福州大学《桥梁工程》-福建省精品课程20http://civil.fzu.edu.cn/BridgeCourse/3.1.2钢筋混凝土简支梁(板)桥的构造3.1.2.1板梁构造整体式板:双向受力状态;跨径较小,一般在8m以下,板厚与跨径之比一般为1/12...
