混凝土养护剂VIP免费

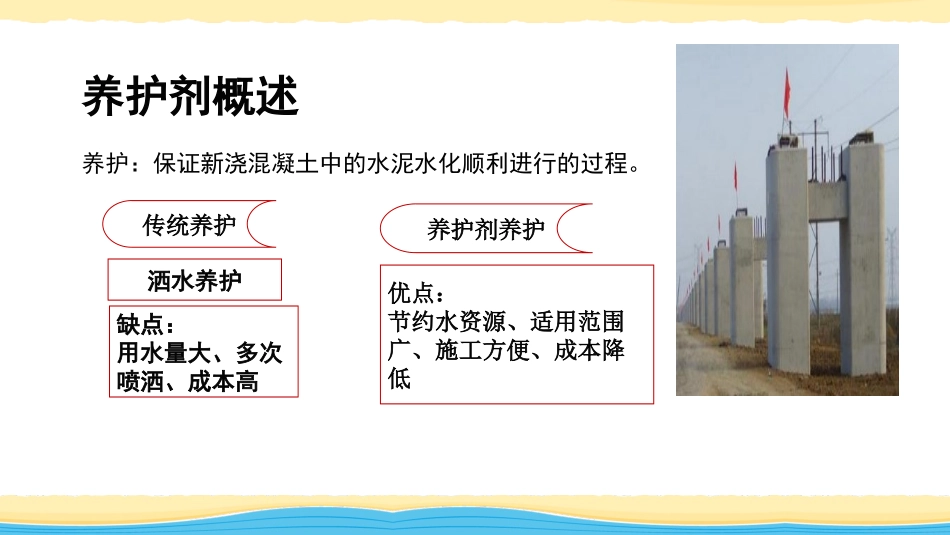

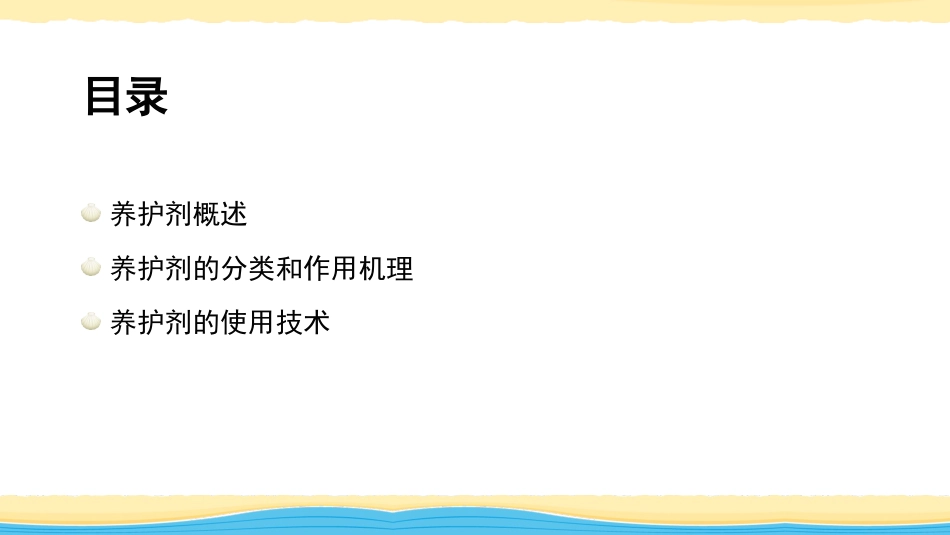

化学外加剂-养护剂课程老师：王爱国汇报:第八小组小组成员：王健13206090208张家豹13206090220潘院飞13206090205杨兆凯13206090202卢春鹏13206090233温志伟13206090212王树鹏13206090234周大亮13206090237吴政朋13206090214周良13206090222目录养护剂概述养护剂的分类和作用机理养护剂的使用技术养护剂概述养护：保证新浇混凝土中的水泥水化顺利进行的过程。传统养护洒水养护缺点：用水量大、多次喷洒、成本高养护剂养护优点：节约水资源、适用范围广、施工方便、成本降低养护剂概述养护剂是指喷洒或涂刷在被养护的混凝土表面一层成膜物质，使混凝土表面与空气隔绝，以防止混凝土内部水分蒸发，保持混凝土内部湿度，达到长期养护的效果。养护剂是混凝土养生液养护剂概述a、养护剂由于其只需喷洒或涂抹在混凝土表面所以其较其他养护方式更加便捷，所受的限制条件更少。方便用于混凝土工程的立体面上，尤其适用于升板和滑模施工以及形状复杂的构件中。养护剂概述b、在新成型的混凝土表面喷涂养护剂，可起到封闭混凝土表面微孔，保持内部水分作用，达到养护目的，它可替代盖草袋浇水养护，节省人力物力，改善施工条件，保证混凝土的养护质量，且不影响后期的施工或装饰。养护剂的分类和作用机理类别作用机理优缺点水玻璃类在砼表面成膜阻止水分蒸发价格低，保水率25%左右乳化石蜡类不稳定、易留痕迹氯乙烯-偏氯乙烯共聚乳液类养护面硬、滑、易流淌、价格昂贵复合类可调整非成膜类（多羟基脂肪烃衍生物）渗透作用、毛细管作用无化学作用硅酸盐类乳液类养护剂的使用技术合理选用原则适量原则适时原则结合混凝土结构特点，施工条件与各养护剂特点进行选择保证成膜连续性的条件下，不宜施涂过后造成浪费在初凝时喷第一度，过早影响成膜，过晚易出现裂缝；在成膜后喷第二度，方向与第一度垂直。合理选用原则a、根据施工条件，选用合适的养护剂。如：低温下施工，不能用水玻璃类氧化剂；沙漠及阳光强烈日照下，不宜选用透明养护剂；垂直面施工应选用附着力强的养护剂而不宜用易流淌的氯偏类养护剂。b、有些养护剂（如有机无机复合类）严禁加水稀释或与其他养护剂混用，以免破坏新型胶体，影响养护剂使用效果。适量原则a、养护剂用量第一度0.10--0.15kg/m2，第二度0.08--0.12kg/m2。b、养护剂应喷涂均匀，以避免局部使用过量造成浪费适时原则应正确掌握喷涂时间，在混凝土初凝且表面无明水时立即进行。a、施涂过早，成膜不易，容易造成膜不连续。b、施涂太晚，混凝土水分损失太大，容易产生裂缝。其他注意情况a、低温施工应覆盖保温，最好掺早强外加剂。b、养护剂喷涂后为成膜前，若遇雨淋应重新喷涂。c、注意现场储存，加盖，现配现用，避光。
