中国海洋石油总公司钻井平台装备VIP专享VIP免费

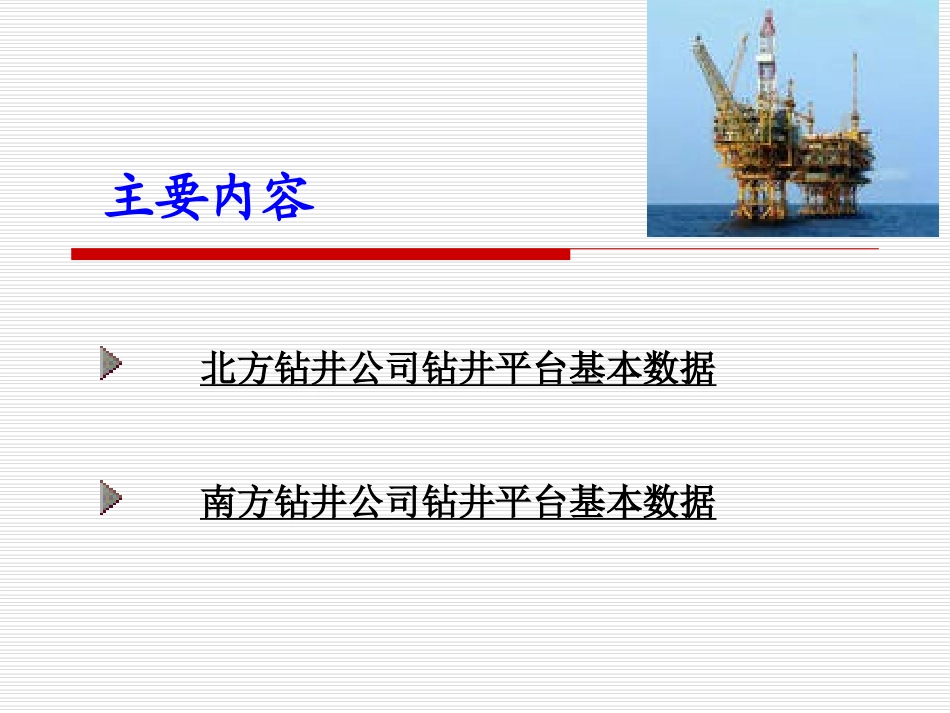

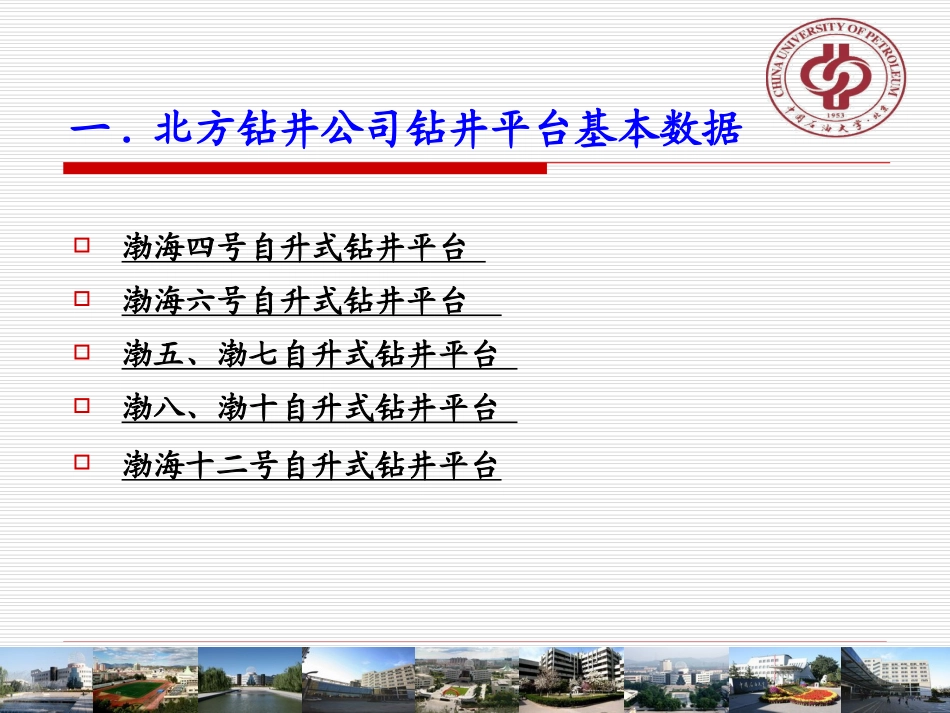

主要内容北方钻井公司钻井平台基本数据南方钻井公司钻井平台基本数据一.北方钻井公司钻井平台基本数据渤海四号自升式钻井平台渤海六号自升式钻井平台渤五、渤七自升式钻井平台渤八、渤十自升式钻井平台渤海十二号自升式钻井平台1.渤海四号自升式钻井平台渤海四号是一九七七年由日本日立船厂制造的一艘非自航移动自升式海上钻井装置。于一九七七年由美国船级社（ABS）划为※A1类海上钻井装置。1．平台尺寸和性能（1）平台形状：呈三角形。（2）桩腿数量：三条桩腿。（3）桩腿形状：为三角形桁架结构，底部带有桩靴。（4）平台型体尺寸：平台总长：84.8米。钻井凹槽：15.23米×15.23米。平台型长：64.92米。桩腿总长：27.2米。平台型宽：64.62米。桩靴直径：16.46米。平台型深：8.23米。桩靴高度：5.18米。（5）作业能力：最大工作水深，91.44米。最大可变载荷：升降时：8303千牛（846.67吨）。升船后：29905千牛（3049.43吨）包括大钩负荷。最大钻井深度：6000米。最低工作环境温度：－20℃。1.渤海四号自升式钻井平台2．平台结构船体呈三角形，其艉部有一个15.23米×15.23米的钻井凹槽，在主甲板上沿钻井凹槽边缘的两条纵向轨道上，安放一个能够纵向移动的下井架底座。其上面有一个横向移动的上井架底座。艏部是三层带空调的生活区，共有98个床位，两个餐厅及一个娱乐室等。艏部伸出一个对边距为22.5米×22.5米的八角型、载重为94千牛（9.6吨）的直升机平台，适应S－61型直升飞机起降。如下图所示：1.渤海四号自升式钻井平台1.渤海四号自升式钻井平台1.渤海四号自升式钻井平台3．平台升降、拖航参数（1）平台升降：平台总升降能力：64112千牛（6537.6吨）。平台总支承能力：128224千牛（13075.2吨）。平台升降速度：0.3048米／分。（2）平台拖航：最大风速：5l.4米／秒（100节）。最大吃水：4.57米。最大重心高：20.42米。4．舱室容积／储存能力（1）生活水：377.3米3。（2）钻井水：861.65米3。（3）燃油：808.8米3。（4）泥浆池：342.3米3。（5）粘土粉、重晶石：167.6米3。（6）水泥：167.6米3。1.渤海四号自升式钻井平台5．基本设备性能、规格（1）绞车：1320－UE型，最大输入功率为1471千瓦（2000马力），额定钻井深度为6000米。（2）井架：高度为44.8l米（147英尺），负荷为6178千牛（630吨）。（3）转盘：C－375型，最大开口尺寸为952.5毫米（371／2英寸），负荷6374千牛（650吨）。（4）天车：760一FA型，负荷为5717千牛（583吨），绳槽为34.9毫米（13／8英寸），滑轮为1524毫米（60英寸）×7。（5）游车大钩：650G500型，负荷为4900千牛（500吨），绳槽为34.9毫米（l3／8英寸），滑轮为1524毫米（60英寸）×6。（6）水龙头：P500型，负荷为4900千牛（500吨）。（7）泥浆泵：10－P－130型，最大输入功率为1324千瓦（1800马力），泵冲为140冲／分。（8）柴油机：D399型，5台，输出功率为975千瓦／台（1325马力／台）。2.渤海六号自升式钻井平台渤海六号是一九七九年由伯利恒一新加坡私人有限公司于新加坡建造的一艘非自航移动自升式海上钻井装置，美国船级社（ABS）划为※A1级自升式可移动钻井装置。1．平台尺寸和性能（1）平台形状：呈矩形驳船式结构。（2）桩腿数量：三条桩腿。（3）桩腿形状：圆柱形桩腿，外径为3.66米。（4）平台型体尺寸：平台长度：50.6米。桩腿总长：95.1米。平台宽度：33.2米。钻井凹槽：15.2米×14.6米。平台高度：4.88米。平台与沉垫最小间距为0.76米。2.渤海六号自升式钻井平台（5）沉垫尺寸：沉垫长度：64米。裙板：0.6米。沉垫宽度：5l.8米。沉垫凹槽：27.4米×26.5米。沉垫高度：3.05米。（6）作业能力：最大工作水深：76米。最大可变载荷：升降时：10231千牛（1043.27吨）。作业时：18015千牛（1837吨）包括大钩负荷。最大钻井深度：6000米。最低工作环境温度为：－20℃。2.渤海六号自升式钻井平台2．平台结构平台呈驳船式结构，型长为50.60米，型宽为33.22米，在后升降室与艉部延伸处最大宽度为40.23米，型深为4.88米，钻井凹槽为15.2米×14.6米，在主甲板沿钻井凹槽的边缘的两条纵向轨道上，装有纵向移动的井架下底座，其上面安...
