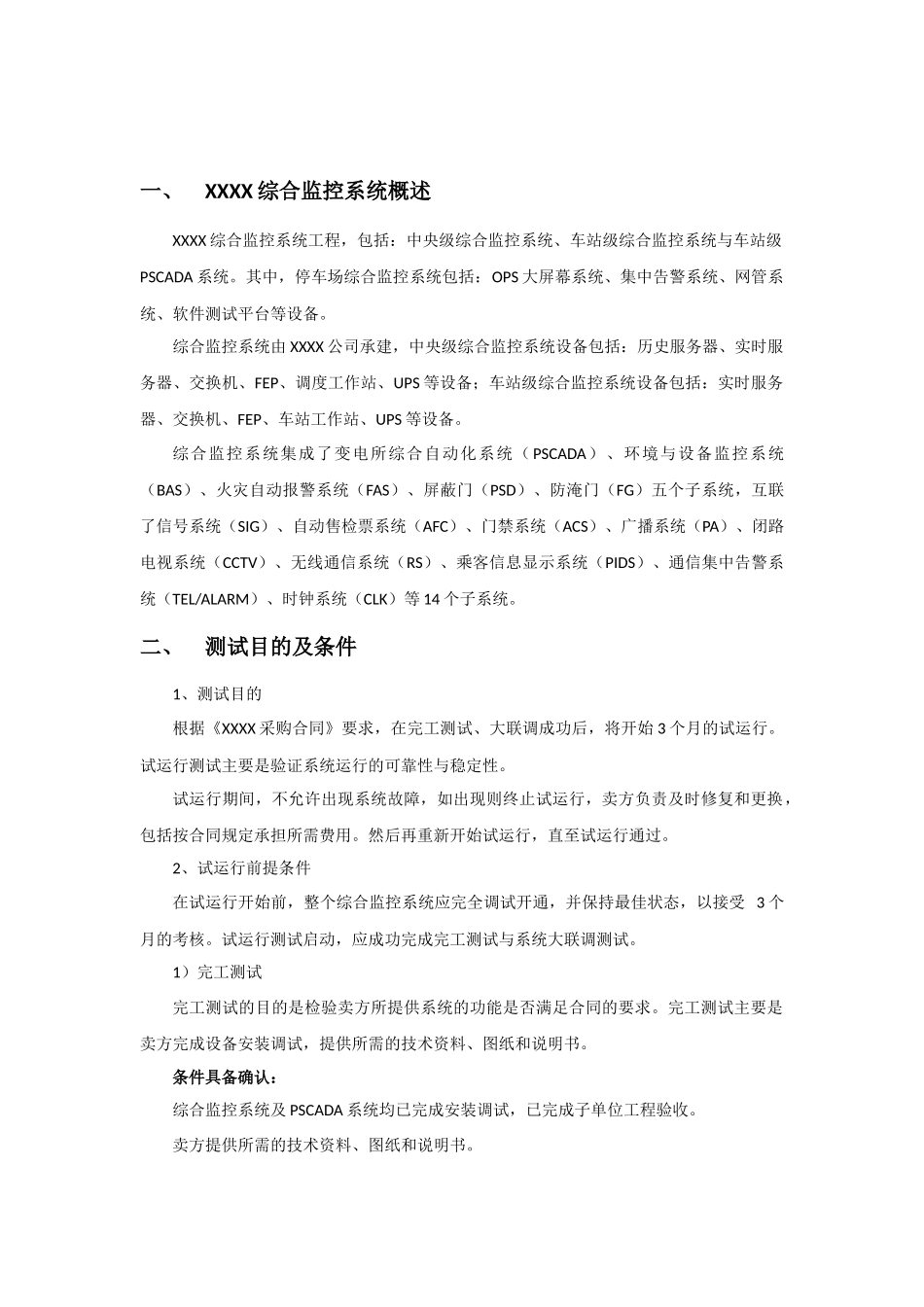

XXXX综合监控系统三个月试运行测试方案XXXX编制一、XXXX综合监控系统概述XXXX综合监控系统工程，包括：中央级综合监控系统、车站级综合监控系统与车站级PSCADA系统。其中，停车场综合监控系统包括：OPS大屏幕系统、集中告警系统、网管系统、软件测试平台等设备。综合监控系统由XXXX公司承建，中央级综合监控系统设备包括：历史服务器、实时服务器、交换机、FEP、调度工作站、UPS等设备；车站级综合监控系统设备包括：实时服务器、交换机、FEP、车站工作站、UPS等设备。综合监控系统集成了变电所综合自动化系统（PSCADA）、环境与设备监控系统（BAS）、火灾自动报警系统（FAS）、屏蔽门（PSD）、防淹门（FG）五个子系统，互联了信号系统（SIG）、自动售检票系统（AFC）、门禁系统（ACS）、广播系统（PA）、闭路电视系统（CCTV）、无线通信系统（RS）、乘客信息显示系统（PIDS）、通信集中告警系统（TEL/ALARM）、时钟系统（CLK）等14个子系统。二、测试目的及条件1、测试目的根据《XXXX采购合同》要求，在完工测试、大联调成功后，将开始3个月的试运行。试运行测试主要是验证系统运行的可靠性与稳定性。试运行期间，不允许出现系统故障，如出现则终止试运行，卖方负责及时修复和更换，包括按合同规定承担所需费用。然后再重新开始试运行，直至试运行通过。2、试运行前提条件在试运行开始前，整个综合监控系统应完全调试开通，并保持最佳状态，以接受3个月的考核。试运行测试启动，应成功完成完工测试与系统大联调测试。1）完工测试完工测试的目的是检验卖方所提供系统的功能是否满足合同的要求。完工测试主要是卖方完成设备安装调试，提供所需的技术资料、图纸和说明书。条件具备确认：综合监控系统及PSCADA系统均已完成安装调试，已完成子单位工程验收。卖方提供所需的技术资料、图纸和说明书。2）大联调大联调是指综合监控系统和其他系统的联合调试。大联调包括与其他系统的所有接口功能试验和综合联调试验两个阶段。条件具备确认：综合监控系统接口功能试验，除无线系统(RCS)外，均已完成。综合联调试验，除无线系统(RCS)外，均已完成。系统仍有部分未完善功能，如下：1.2.3.4.综合监控系统与无线系统的调试未开展。5.综合监控系统与电能系统的调试未开展。6.综合监控系统基本BMF功能未完善，高级BMF功能调试未开展。7.燕岭主变SCADA监视功能未实现。8.换乘站模式时间表功能未实现。9.PSCADA页面灰显原因未明确，问题未解决。10.部分报表功能未实现，例如区间水泵运行记录。11.程控卡片执行失败时的提醒功能未实现。12.需提供(分部验收、子单位验收)安装调试验交手册、操作手册（服务器、FEP、UPS电子版）、维护保养手册（服务器、交换机、FEP、UPS电子版）、图纸（更新电能管理系统、IBP盘按钮/指示灯内部接线等）、培训手册。以上未完善功能，原则上由卖方在试运行开始前完成，部分受接口不明确滞后及设计新增功能等因素影响的功能，各方同意卖方积极协调开展，并出具承诺书的形式承诺继续完成，待完成后，再针对未完善功能单独开展三个月运行测试。确认单位及人员建设单位：运营单位：设计单位：监理单位：供货商：三、试运行故障定义及处理方式根据《XXXX采购合同》条款X条要求：试运行期间，不允许出现非外因引起的系统故障。如出现则终止试运行，卖方负责及时修复和更换，包括按合同规定承担所需费用。然后再重新开始试运行，直至试运行通过。在维修组织功能正常时，导致综合监控系统停止运行的综合监控设备故障应被认为是系统故障。下列现象不认为是系统故障：人为引起自然灾害外部电源停电时间超过规定值其他系统导致本系统中断引起的故障试运行期间，卖方派员自始至终参加，与买方人员一起记录试运行期间设备和系统出现的各种情况。这种记录将按日按月的时间顺序和按设备分别登记，作为考核试验的原始资料，并作为预验收的依据。在此期间，各方还应根据出现的问题进行分析归类，判明故障的性质。1）故障定义根据合同要求，建议将故障进行以下分类：系统故障——影响全线或单个车站无法监控的系统设备或软件故障，例如中央服务器故障，骨干网网络风暴...
