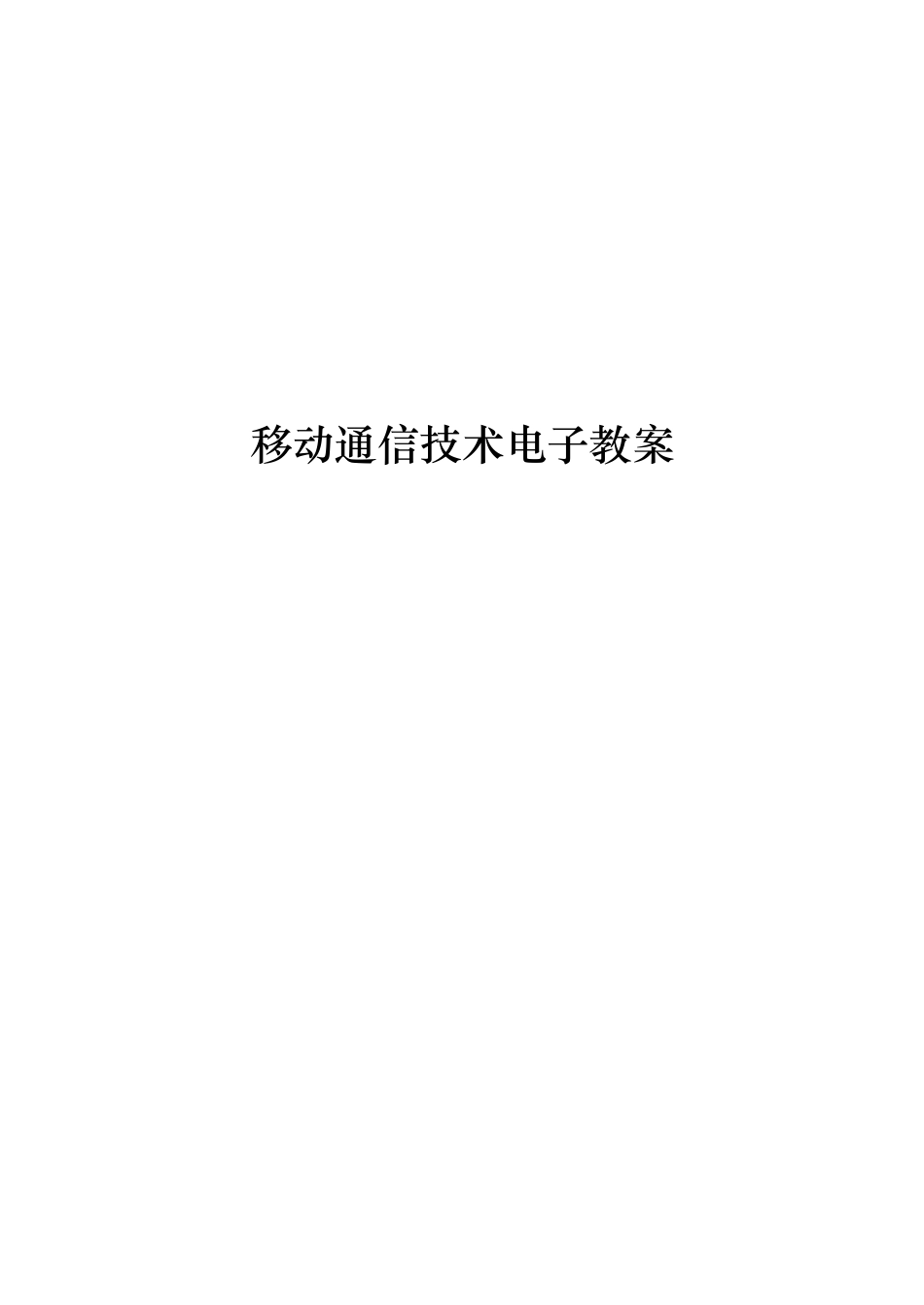

移动通信技术电子教案VIP免费

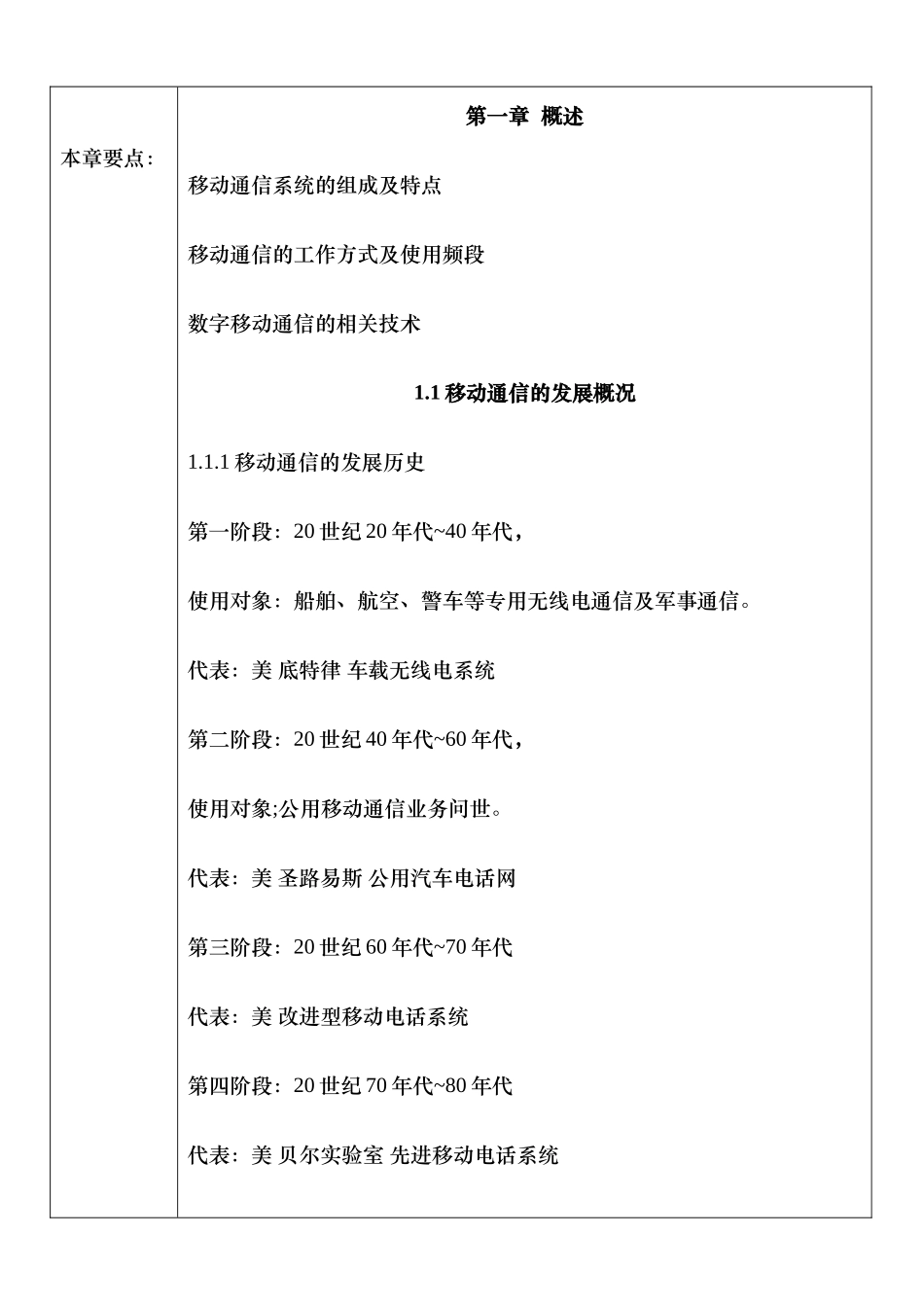

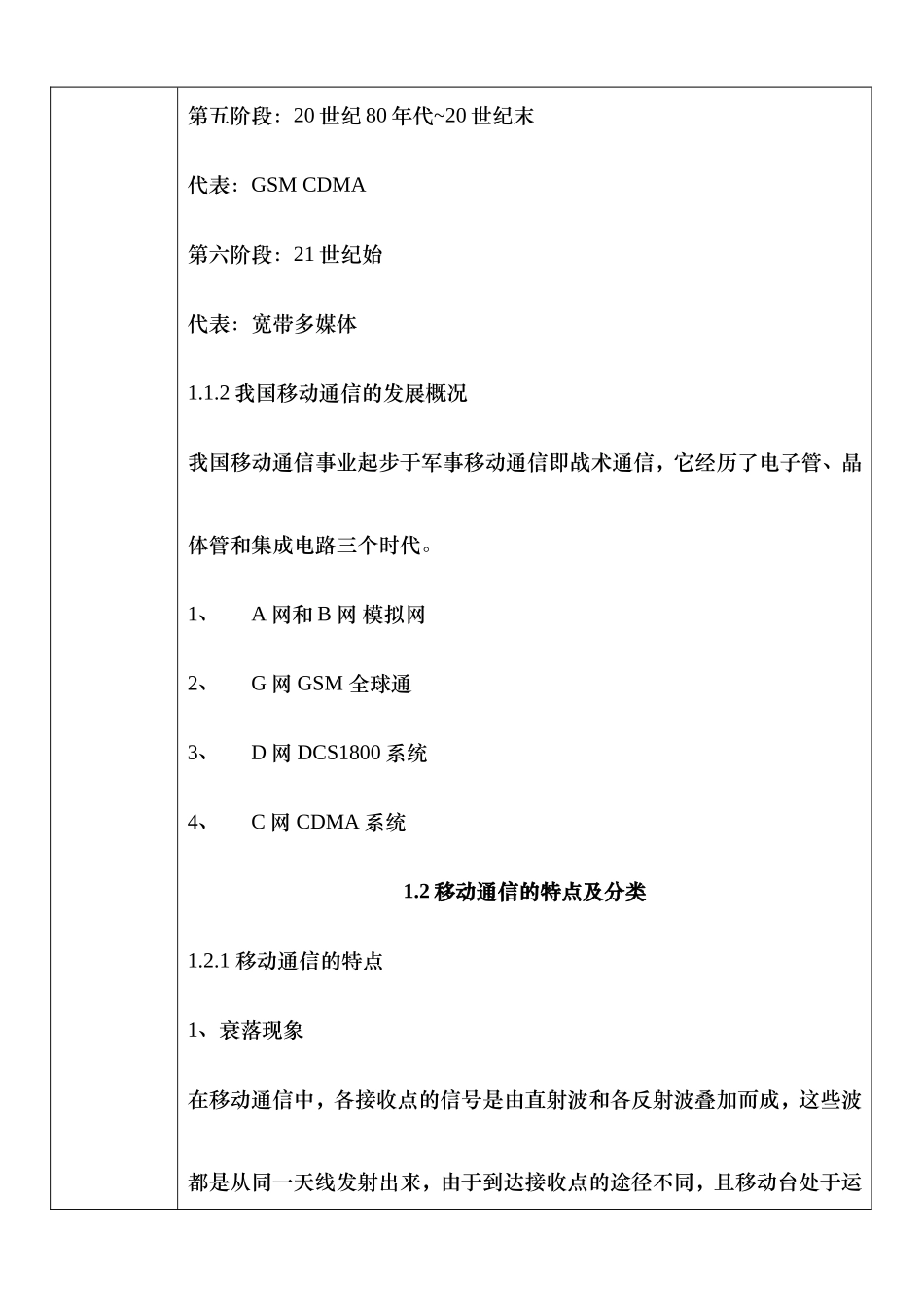

移动通信技术电子教案本章要点：第一章概述移动通信系统的组成及特点移动通信的工作方式及使用频段数字移动通信的相关技术1.1移动通信的发展概况1.1.1移动通信的发展历史第一阶段：20世纪20年代~40年代，使用对象：船舶、航空、警车等专用无线电通信及军事通信。代表：美底特律车载无线电系统第二阶段：20世纪40年代~60年代，使用对象;公用移动通信业务问世。代表：美圣路易斯公用汽车电话网第三阶段：20世纪60年代~70年代代表：美改进型移动电话系统第四阶段：20世纪70年代~80年代代表：美贝尔实验室先进移动电话系统第五阶段：20世纪80年代~20世纪末代表：GSMCDMA第六阶段：21世纪始代表：宽带多媒体1.1.2我国移动通信的发展概况我国移动通信事业起步于军事移动通信即战术通信，它经历了电子管、晶体管和集成电路三个时代。1、A网和B网模拟网2、G网GSM全球通3、D网DCS1800系统4、C网CDMA系统1.2移动通信的特点及分类1.2.1移动通信的特点1、衰落现象在移动通信中，各接收点的信号是由直射波和各反射波叠加而成，这些波都是从同一天线发射出来，由于到达接收点的途径不同，且移动台处于运动中，所以其接收信号合成的强度是不同的，这就是所谓的衰落。2、强干扰情况下工作移动通信的质量不仅取决与设备本身的性能，而且与外界的干扰和噪声有关3、多卜勒效应当载体运动速度达到一定程度时，固定点接收到的信号载波频率将随着载体运动速度而改变，产生不同的频移，这就是多卜勒效应4、交换跟踪技术1.2.2移动通信的分类1、按使用环境分;陆地移动通信水上移动通信航空移动通信2、按其服务对象分：军事移动通信专业移动通信公众移动通信3、按交通工具分：汽车、坦克、火车、船舶、飞机和航天飞行器等4、按工作方式分：单工、半双工和全双工工作方式5、按组网方式及业务性质分：公用自动拨号移动电话系统无线电寻呼系统专用调度系统无线市话系统卫星移动通信系统1.3移动通信系统组成1、移动系统由移动台（MS）、基地站（BS）、移动业务交换中心（MSC）及与市话网相连的中继线。2、基站的作用是为移动台提供一个双向的无线链路。3、无限小区的大小由基地站天线的高度和发射功率决定。4、移动业务交换中心主要用来处理信息的交换和整个系统的集中控制管理。1.4移动通信的工作方式1.4.1单工制单工方式：同时只能单方向工作，发信时需“按-讲”操作同频单工异频单工1.4.2半双工制半双工方式：只有一方可收发同时进行；另一方同时只能单方向工作1.4.3双工制双工方式：通信双方均可同时收发工作准双工方式：移动台仅在发信时开启发射机，而接收机常开。1.5移动通信系统的频段使用1、GSM900：890～915MHZ上行频率935～960MHZ下行频率双工间隔为45MHZ，工作带宽为25MHZ，载频间隔200KHZ。2、GSM（DCS）1800：1710～1785MHZ上行频率1805～1880MHZ下行频率双工间隔为95MHZ，工作带宽为75MHZ，载频同隔为200kHZ.3、EGSM900：880～915MHZ（上行）925～960MHZ（下行）1.6数字移动通信的相关技术1.6.1多址技术多址技术就是基站能从众多的用户信号中区分出是哪一个用户发来的信号，而移动台能从基站发来的众多的信号中识别出哪一个是发给自己的，避免用户间的多址干扰。1、频分多址频分多址技术：是把移动通信系统的总频段划分成若干个等间隔的频道，每个频道就是一个无线信道。2、时分多址时分多址技术（TDMA）：是把一个频道按等时间分成周期性的帧，每一帧再分割成若干时隙，一个时隙就是一个信道。频分多址的频道划分移动交换中心MSCBSMS1MS2MSnF1f1F2Fnf2fn...FDMA系统的工作原理3、码分多址码分多址技术（CDMA）是通过不同的地址码来区分用户的，系统为每个用帧帧帧基站BST1T2T5T1T1T2T2T5T5时隙T1T1T1移动台MST5T5T2T2T2帧帧帧T1T2T5T1T1T2T2T5T5时隙(a)基站BST1T5T2移动台MS(b)时分多址通信系统的工作示意图户分配了各自特定的地址码。1.6.2调制技术1、调制：是为了使信号特性与信道特性相匹配。2、数字调制：是用基带数字信号改变高频载波信号的某一参数来传递数字信号的过程。3、在数字蜂窝系统中，多采用线性调制和恒定包络调制1.6.3分集接收技术分集技术：就是研究如何利用多径信号来改善系统...
