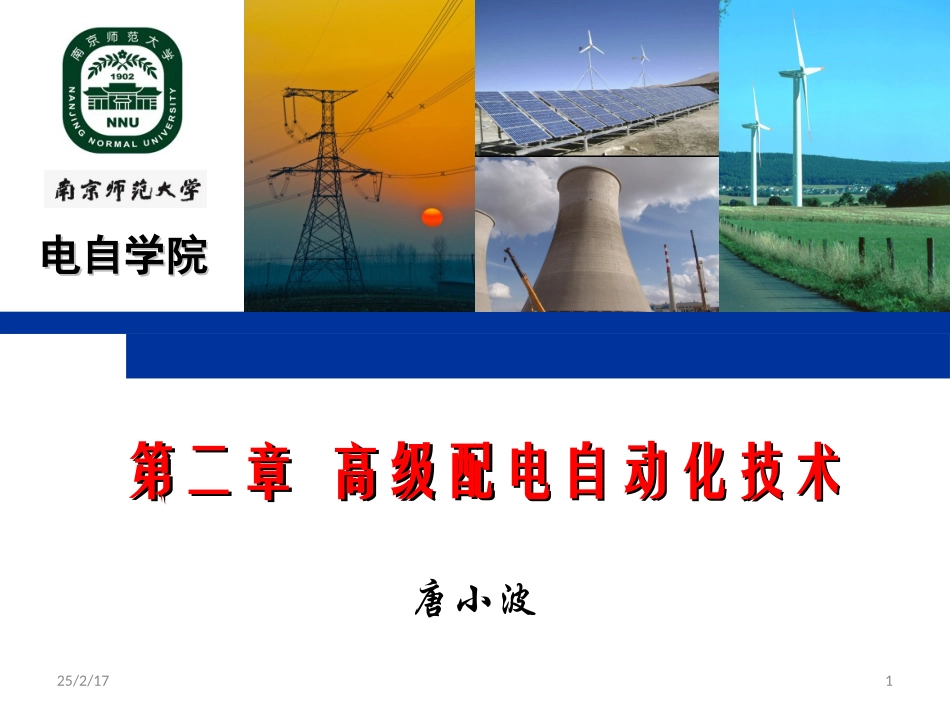

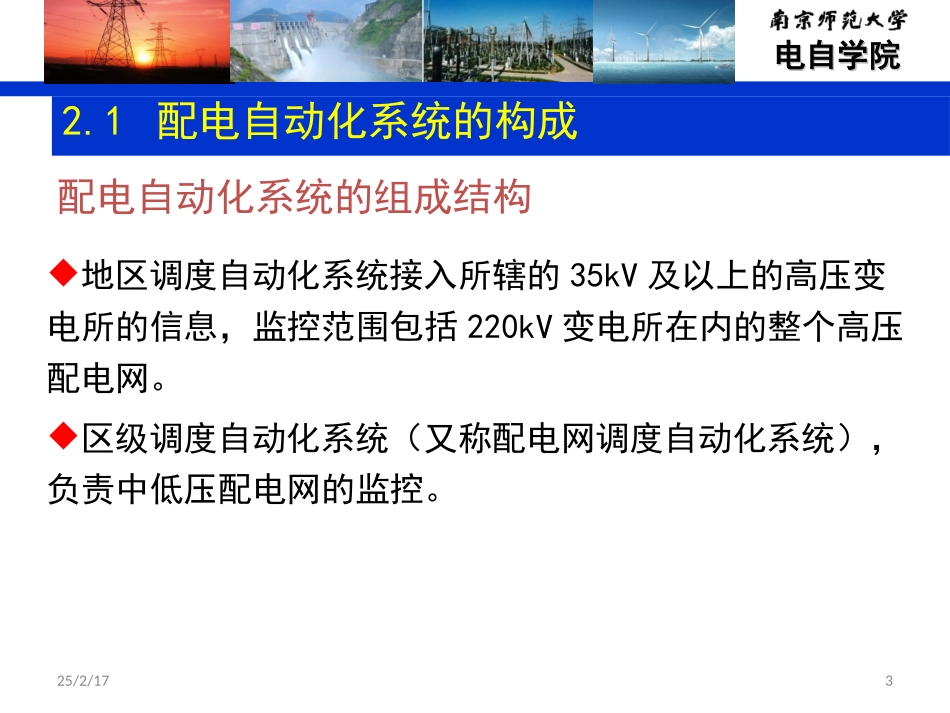

电自学院电自学院第二章高级配电自动化技术第二章高级配电自动化技术唐小波25/2/171电自学院电自学院高级配电自动化技术225/2/17电自学院电自学院2.1配电自动化系统的构成配电自动化系统的组成结构325/2/17地区调度自动化系统接入所辖的35kV及以上的高压变电所的信息，监控范围包括220kV变电所在内的整个高压配电网。区级调度自动化系统（又称配电网调度自动化系统），负责中低压配电网的监控。电自学院电自学院2.1配电自动化系统的组成结构25/2/174调度自动化系统的基础都是数据采集与监控子系统，分别称为地调SCADA系统与配调SCADA系统。由于地调还负责本地区分布式发电厂的调度管理，在SCADA功能基础上，地调自动化系统还具有自动发电控制（AGC）、负荷预测、网络安全分析等高级应用功能，因此，又将地调自动化系统称为能量管理系统。电自学院电自学院25/2/175我国DAS的模式有两种：一种是每一个区建设一套DAS，优点是系统规模小，容易建设，易于管理；不足之处是一个供电企业内要建设多套系统，投资大，不利于管理。另外一种是建设一套DAS，负责本地区整个中、低压配电网的监控，在各个区调设置远程用户终端，供值班人员及时了解本区配电网运行状况，获取调度管理信息。这种模式需要的管理人员少，节约投资，有利于信息共享。随着配电自动化技术的成熟以及管理水平的提高，地级及以上城市供电企业可优先考虑建设统一管理的DAS，除监控本地区中、低压配电网外，还要将高压配电网纳入其监控范围。2.1配电自动化系统的组成结构电自学院电自学院25/2/1762.1配电自动化系统的组成结构DAS的结构电自学院电自学院25/2/177DAS由主站、通信网络、各种现场监控终端组成.(1)现场终端：包括安装在变电所、开闭所的站内监控终端RTU，安装在线路环网柜内、柱上开关上的线路监控终端FTU（FeederTerminalUnit），安装在配电变压器上的配电变压器检测终端TTU（TransformerTerminalUnit）。(2)通信网络：提供现场终端与DAS主站之间的通信通道。2.1配电自动化系统的组成结构电自学院电自学院25/2/178(3)主站：是一个安装在配电网调度中心内的计算机局域网络系统，它收集并保存来自现场自动装置的实时数据；录入并保存反映配电网和设备状态、接线关系以及用户情况的离线数据；提供图形化用户界面供调度值班人员对配电网进行实时监控、管理以及系统本身的维护；提供与其他系统（如GIS、MIS）的接口等。2.1配电自动化系统的组成结构电自学院电自学院•DAS的主站（1）DAS主站的要求安全、可靠、开放、实用25/2/1792.1配电自动化系统的组成结构电自学院电自学院（2）DAS主站的硬件25/2/1710标准时钟RTU、FTU、TTUMIS网主服务器备用服务器调度员工作站管理员工作站Web服务器Internet前置通信处理机前置通信处理机网关图2-2DAS主站结构电自学院电自学院数据库服务器——系统的核心可靠性要求很高，通常采用高档PC服务器或RISC服务器，并且采用多种容错措施，如双CPU、双电源、双风扇等。注释：RISC为RetrenchedInjunctionSystemComputer精简指令系统计算机（简称RISC），起源于80年代的MIPS主机（即RISC机），RISC机中采用的微处理器统称RISC处理器。RISC典型范例如：MIPSR3000、HP—PA8000系列，MotorolaM88000等均属于RISC微处理器。25/2/1711（2）DAS主站的硬件电自学院电自学院25/2/1712为了获得更好的安全性能，服务器可以采用冗余配置。一种模式是双服务器镜像系统；另一种模式是可靠性更高的磁盘阵列（RAID）系统，两台服务器互为热备用，共享一个大的逻辑磁盘，磁盘阵列中的任意一块硬盘数据损失都能通过其他磁盘恢复数据，任意一块硬盘都可以进行热插拔更换，确保系统不会停顿。（2）DAS主站的硬件电自学院电自学院25/2/1713RAID是英文RedundantArrayofInexpensiveDisks的缩写，中文译作独立冗余磁盘阵列又被称为廉价冗余磁盘阵列，简称磁盘阵列。简单的说，RAID是一种把多块独立的硬盘（物理硬盘）按不同方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据冗余的技术。在这一组硬盘中，数据按照不同的算法分别存储于每块硬盘上从而达到不同的效果这...
