各种常见接口类型(全面)VIP免费

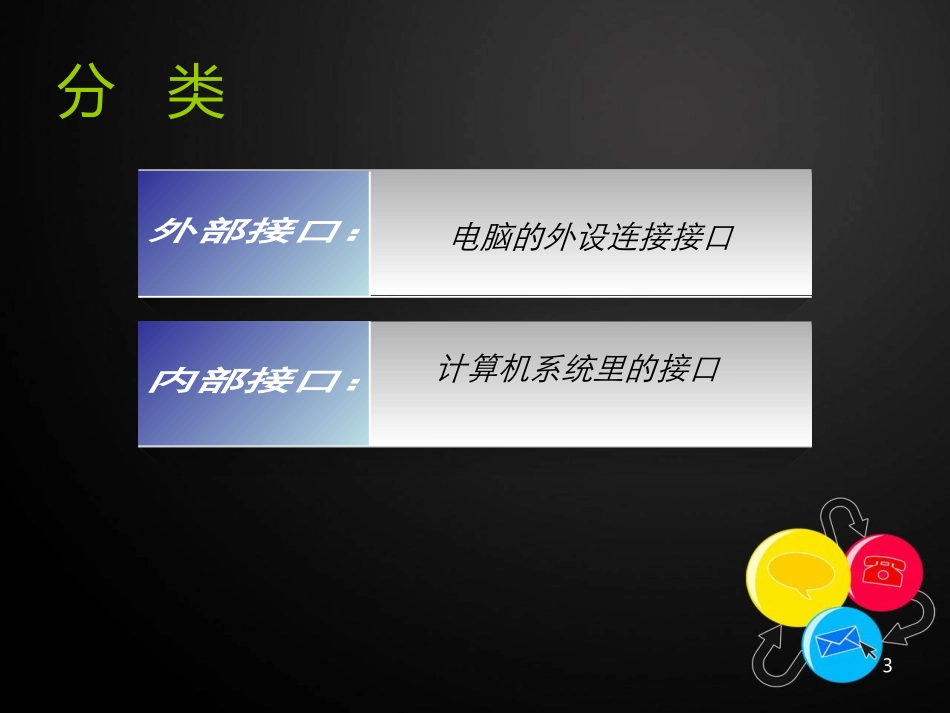

各种常见接口类型2接口分类接口列表各种接口用途介绍目录3电脑的外设连接接口计算机系统里的接口分类02/17/25常见电脑外设联接接口外部接口USB接口IEEE1394/firewirecinch/RCAps/2键盘鼠标接口VGA显示器视频接口常见外设接口类型DVI数字视频接口RJ45(LAN/ISDN)网线接口RJ11(Modem/电话）S-video(Hosiden)LPT接口DP接口5USB接口USB接口分为三种：接口类型A：通常在PC上出现；接口类型B：通常在USB设备上出现；Mini-USB接口类型：数码相机和摄像机、移动硬盘等设备上经常使用。AB6USB延长线MiNiUSB分插接头USB-PS/27IEEE1394接口IEEE-1394是一种广泛使用在数码摄像机，外置驱动器以及多种网络设备的串行接口，一种使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆。IEEE-1394b设备使用的是9针线缆以及接口。IEEE1394接口是苹果公司开发的串行标准，中文译名为火线接口(firewire)。同USB一样，IEEE1394也支持外设热插拔，可为外设提供电源，省去了外设自带的电源，能连接多个不同设备，支持同步数据传输。1394A所能支持理论上最长的线长度为4.5米,标准正常传输速率为100Mbps，并且支持多达63个设备。81394扩展卡挡板，提供两个6针接口一个4针接口可提供电源的6针接口可提供电源的4针接口9CinchRCA接口这种接口通过同轴电缆传输多种电信号，它们的功能可以容易地按接口颜色加以区分。10PS/2接口PS/2是一种古老的接口，广泛用于键盘和鼠标的连接，现在的PS/2接口一般都带有颜色标示，紫色用于连接键盘，绿色用于连接鼠标。11VGA显示接口VGA(VideoGraphicsArray视频图像阵列)，显示器使用一种15针Mini-D-Sub(又称HD15)接口通过标准模拟界面连接到PC上，通过合适的转接器，也可以将一台模拟显示器连接到DVI-I界面上，VGA接口传输红，绿，蓝色值信号(RGB)以及水平同步(H-Sync)和垂直同步(V-Sync)信号。新款显卡一般都提供2个DVI接口，可使用一种DVI-VGA转接器来在两种接口之间转换显示信号线上的VGA接头12DVI显示接口DVI(DigitalVisualInterface数字视觉接口)，一种主要针对数字信号的显示界面，这种界面无需将显卡产生的数字信号转换成有损模拟信号，然后再在数字显示设备上进行相反的操作。一块具备两个DVI端口的显卡可同时连接两个(数字)显示器13RJ45显示接口用于LAN和ISDN，有线网络主要使用我们都很熟悉的双绞线进行互连，网线主要有两种类型：A、直通线（12345678对应12345678）-最广泛使用的双绞线；橙白、橙、绿白、蓝、蓝白、绿、棕白、棕B、交叉线（12345678对应36145278）-用于特殊情况下的连接。绿白、绿、橙白、蓝、蓝白、橙、棕白、棕使用直通线的网络设备一般连接到交换机(suitch)或集线器(hub)上，如果想要直接连接两种同类设备，比如两台PC，则可以使用交叉线而无需通过交换机或集线器。14超5类线与六类线定义•超5类线，以及最新的6类线，前者线径细而后者线径粗。•超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturnLoss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。•六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。15超5类线与六类线区别•六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。简单的说六类和五类没有什么区别只是在带宽有轻微区别做法一样，只是六类的模块和五类的不一样！水晶头做法和大小和五类的是一样的！超5类线可以达到百兆的传输，6类线可以达到千兆的传输性能，材料也不尽相同，当然价格更是相差很大，若网卡支持千兆，交换设备的端口也是千兆的话，6类线就能发挥最大的功效。若没有上述条件，6类线就是浪费。16RJ11电话接口RJ11只有4根针脚，...
