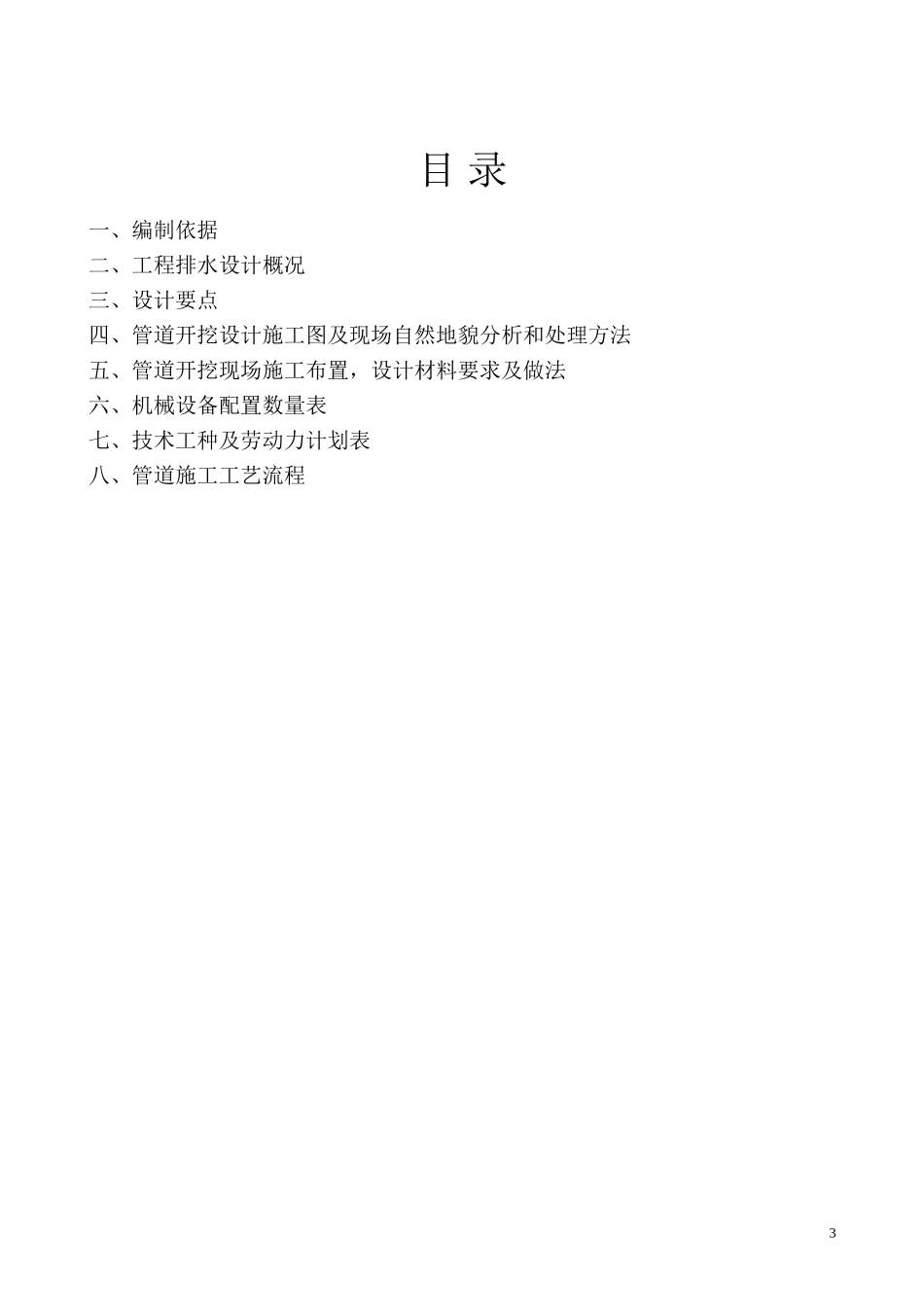

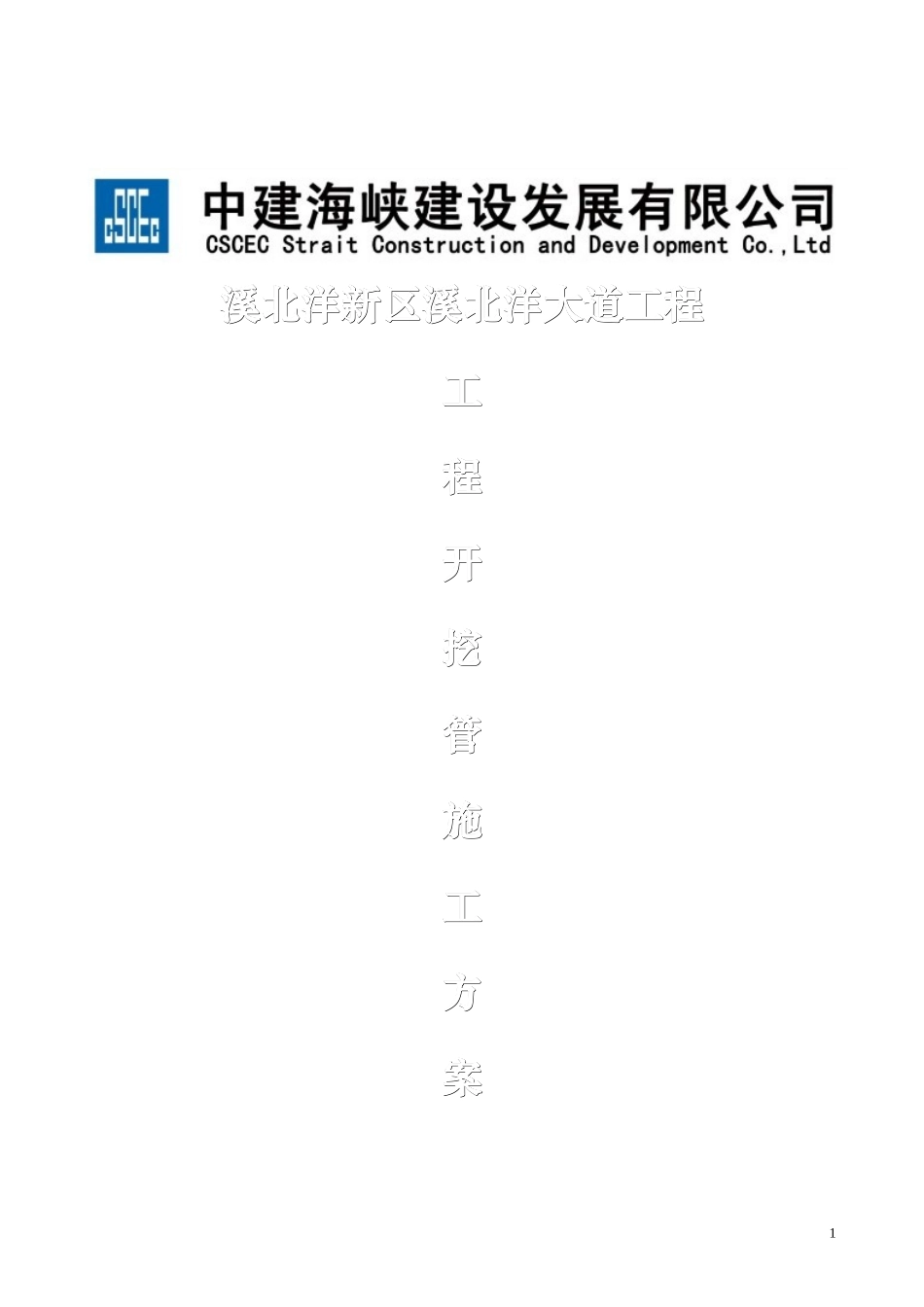

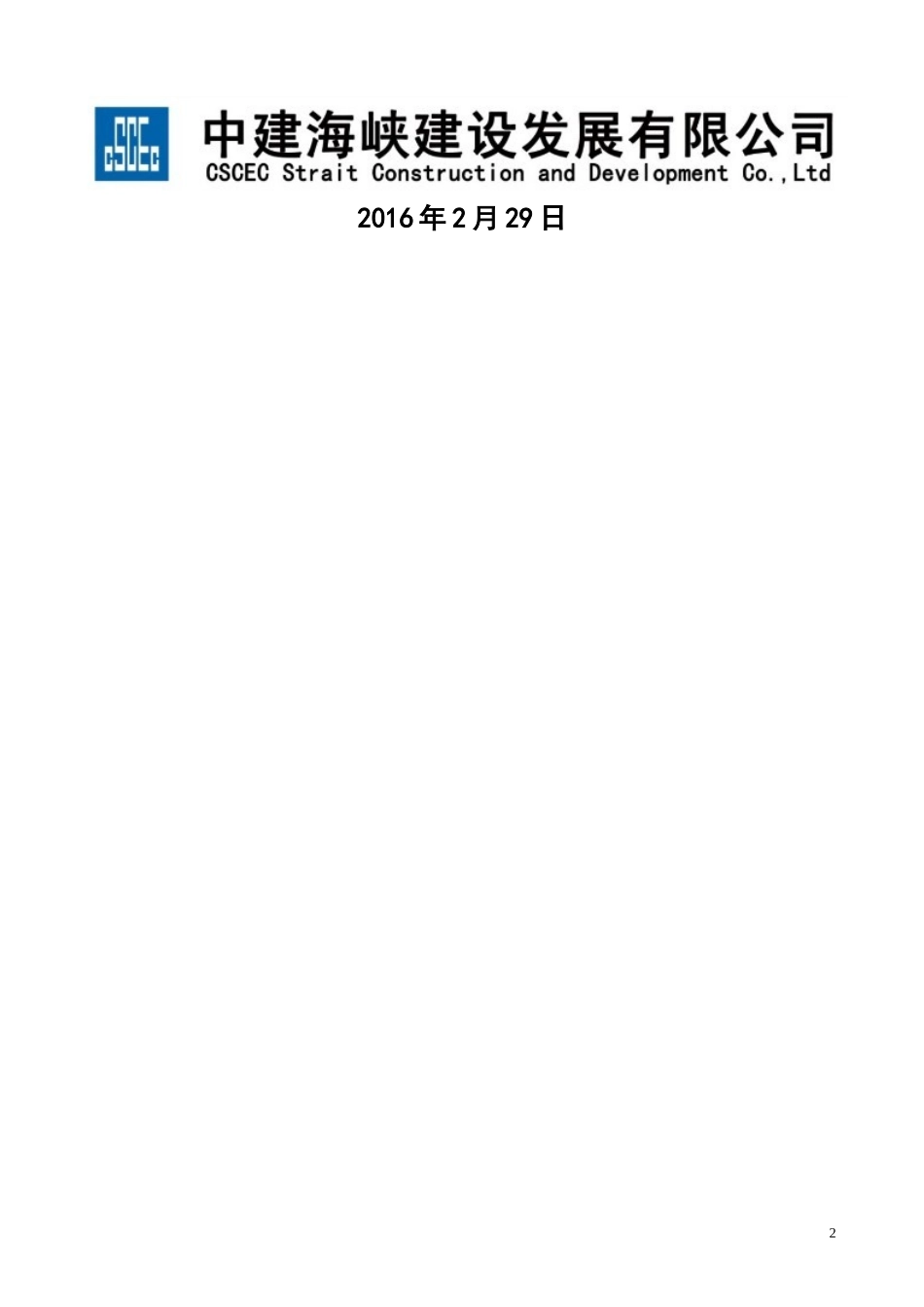

溪北洋新区溪北洋大道工程溪北洋新区溪北洋大道工程工工程程开开挖挖管管施施工工方方案案12016年2月29日2目录一、编制依据二、工程排水设计概况三、设计要点四、管道开挖设计施工图及现场自然地貌分析和处理方法五、管道开挖现场施工布置，设计材料要求及做法六、机械设备配置数量表七、技术工种及劳动力计划表八、管道施工工艺流程3溪北洋新区溪北洋大道工程开挖管施工方案一、编制依据1、规范标准(1)、《室外排水设计规范》（GB50014-2006（2014年版））；(2)、《给水排水管道工程施工及验收规范》（GB50268-2008）；(3)、《城市工程管线综合规范》（GB50289-98）；(4)、《给排水工程管道结构设计规范》（GB50069-2002）；(5)、《室外给水排水和燃气动力工程抗震设计规范》(GB50204-2002)；(6)、国家标准图集《市政排水管道工程附属设施》（《06MS201》）；(7)、《混凝土和钢筋混凝土排水管》（GB/T11863-2009）；(8)、《福建省城市道路雨水排水设计标准》（DBJ/T13-167-2013）；(9)、《福安市溪北洋市政组织工程专项规划--污水工程、雨水工程》；二〇一二年四月；(10)、《福建省福安市溪北洋片区防洪排涝规划》；二〇一二年四月；(11)、路桥专业提供的道路平、纵断面图；(12)、现行的其它有关技术规程、设计规范。2、其它资料(1)、周边已建、已设计道路和排水规程施工图文件；（2）、1:1000地形图及路网规划图；（3）、道路专业提供条件图。二、工程排水设计概况（1）、雨水系统设计溪北洋大道雨水管双侧布置，收集两侧地块的雨水后，就近排放至周边道路市政雨水管道及规划河道。（2）、污水系统设计溪北洋大道沿线单侧设置d400-d800污水管，污水收集后排入洋中西路和令之大道已设计污水管道。三、设计要点4（1）、设计单位：管径为毫米，长度和标高为米。图中雨水管和污水管为管内底标高，标高系同道路专业，管径均为管道内径。（2）、本设计按地震烈度为7度抗震设防，地基允许承载力[R]>T/m^2,当达不到要求时，应对其进行加固处理。除注明外管道覆土均应满足最小覆土人行道下0.6米和车型道下0.7米的要求，无法满足最小覆土要求时，应采用C25混凝土厚200mm满包处理。（3）、平面图中管道长度为两检查口中心距离，计算真正管长时应扣除检查井井径。（4）、污水和雨水支管与干管交角除注明外采用90°角，不用管件采用井连接，污水和雨水检查井除注明外均不落底。（5）、本设计在部分雨水检查井处预埋一段排水管至道路边线外并设支管检查井和预留口，以备沿线用户接入，与预留口管道坡度同支管。暂不启用预留口用M10号水泥砂浆砌筑Mu10砖厚240mm墙封堵管口，管口外侧粉1:2水泥砂浆厚20mm。其余除注明外，雨污水检查井均不落底。四、管道开挖设计施工图及现场自然地貌分析和处理方法（1）、根据设计施工图SS-P-4a（北侧雨水管道纵断面1/10~）至SS-P-04b（南侧雨水管道纵断面10/10~）、SS-P-05（污水水管道纵断面1/10~10/10）综合判定。（2）、K0+000~K1+640，K1+355（洋中东路）~K1+535（令之大道）段管道处于路基填方范围内，采用反开挖施工，开挖起始线为管道外顶上0.5m。K1+640~K3+190段管道处于自然地貌高于管道开挖面，根据管道及路面和地质条件综合测定，K1+640~K3+000段管道开挖前，首先进行土方开挖至土路基顶面（水稳层底），详：开挖回填位置断面简图。（3）、管道开挖前将K1+640~K3+000段路基高于路基的土方首先开挖，与监理单位及建设单位协商，K1+640~K3+000段开挖后的土方一、二类土（无法用于路基回填的土方）外运至指定的弃土场（指定场地距离，详三方确定的里程），由于K1+355~K1+535段路基征地拆迁未完成，K1+640~K3+000段开挖后的土方三类土（可用于路基回填的土方）内运至K+000~K1+194段回填路基，运距按照1.5Km计算。五、管道开挖现场施工布置，设计材料要求及做法（1）、管道开挖材料进入施工现场的临时道路及材料堆料场，5详：现场平面布置图：（2）、原材料设计要求A、雨水道采用II级钢筋混凝土管，管材质量应符合GB/Y11836-2009标准，d300-d1000承插管采用承插管橡胶圈接口；d1200-d2000企口管采用现浇混凝土套环柔性接口，详06MS201-0-35,36。管材应采...
