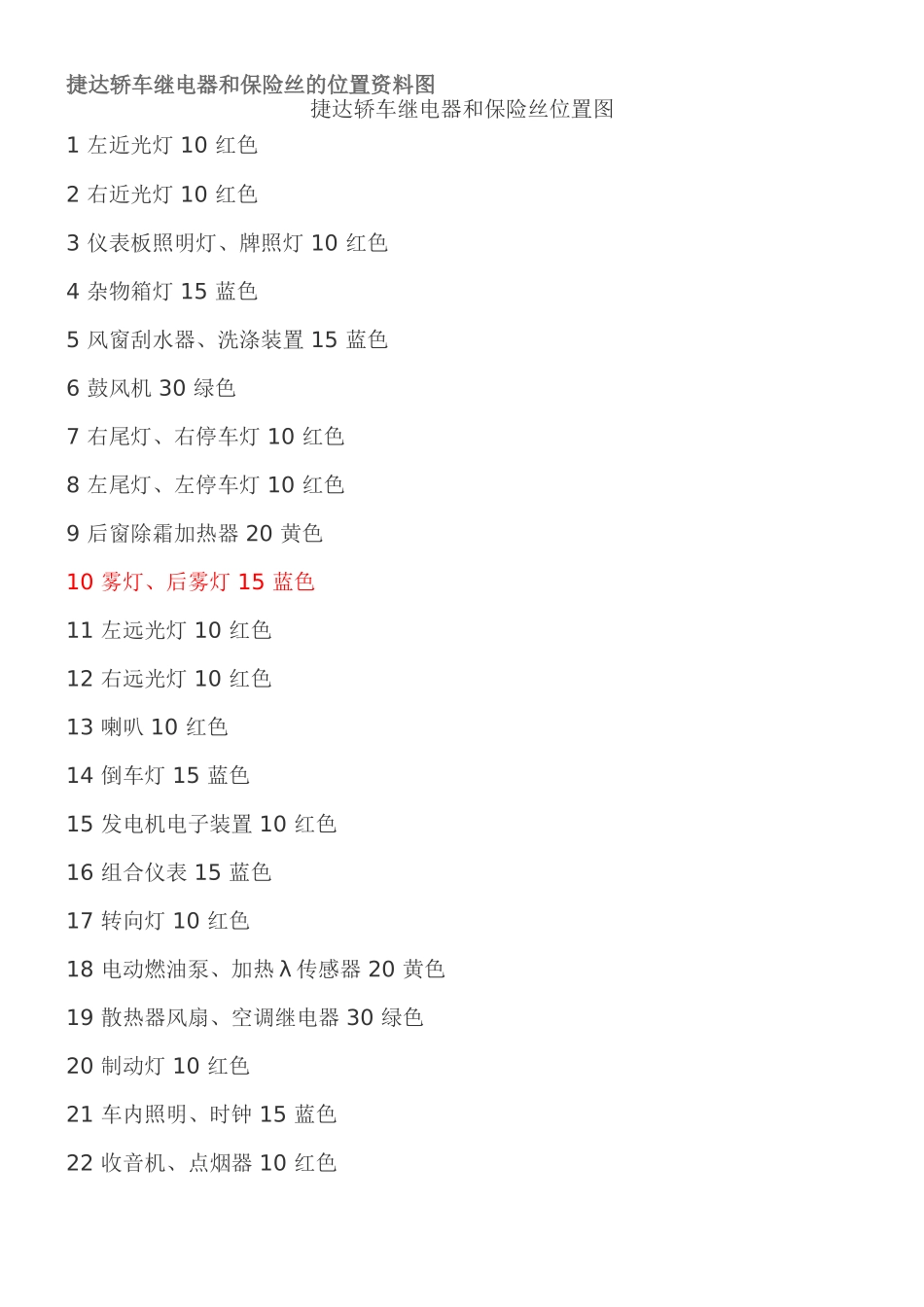

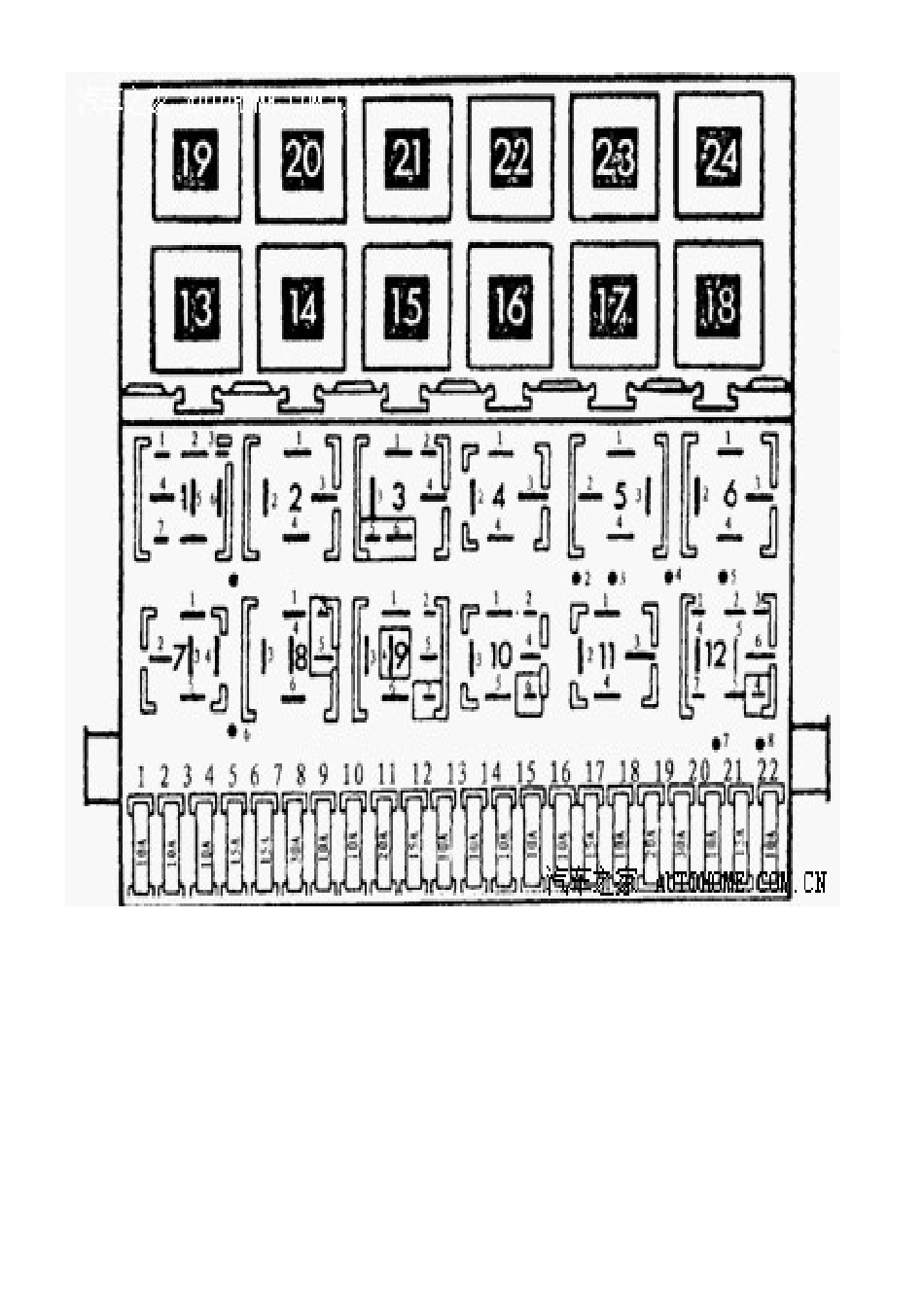

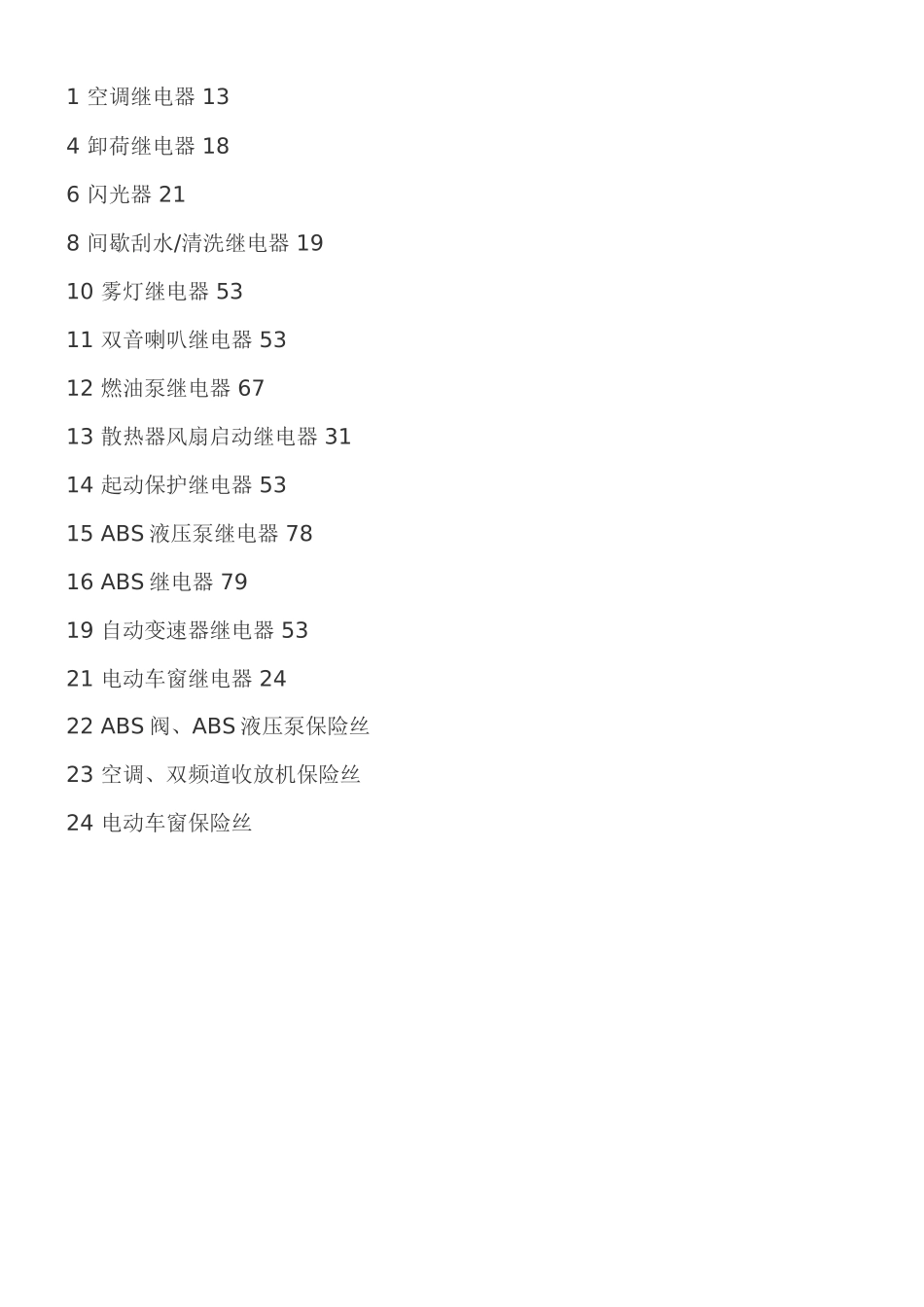

捷达轿车继电器和保险丝的位置资料图捷达轿车继电器和保险丝位置图1左近光灯10红色2右近光灯10红色3仪表板照明灯、牌照灯10红色4杂物箱灯15蓝色5风窗刮水器、洗涤装置15蓝色6鼓风机30绿色7右尾灯、右停车灯10红色8左尾灯、左停车灯10红色9后窗除霜加热器20黄色10雾灯、后雾灯15蓝色11左远光灯10红色12右远光灯10红色13喇叭10红色14倒车灯15蓝色15发电机电子装置10红色16组合仪表15蓝色17转向灯10红色18电动燃油泵、加热λ传感器20黄色19散热器风扇、空调继电器30绿色20制动灯10红色21车内照明、时钟15蓝色22收音机、点烟器10红色1空调继电器134卸荷继电器186闪光器218间歇刮水/清洗继电器1910雾灯继电器5311双音喇叭继电器5312燃油泵继电器6713散热器风扇启动继电器3114起动保护继电器5315ABS液压泵继电器7816ABS继电器7919自动变速器继电器5321电动车窗继电器2422ABS阀、ABS液压泵保险丝23空调、双频道收放机保险丝24电动车窗保险丝
