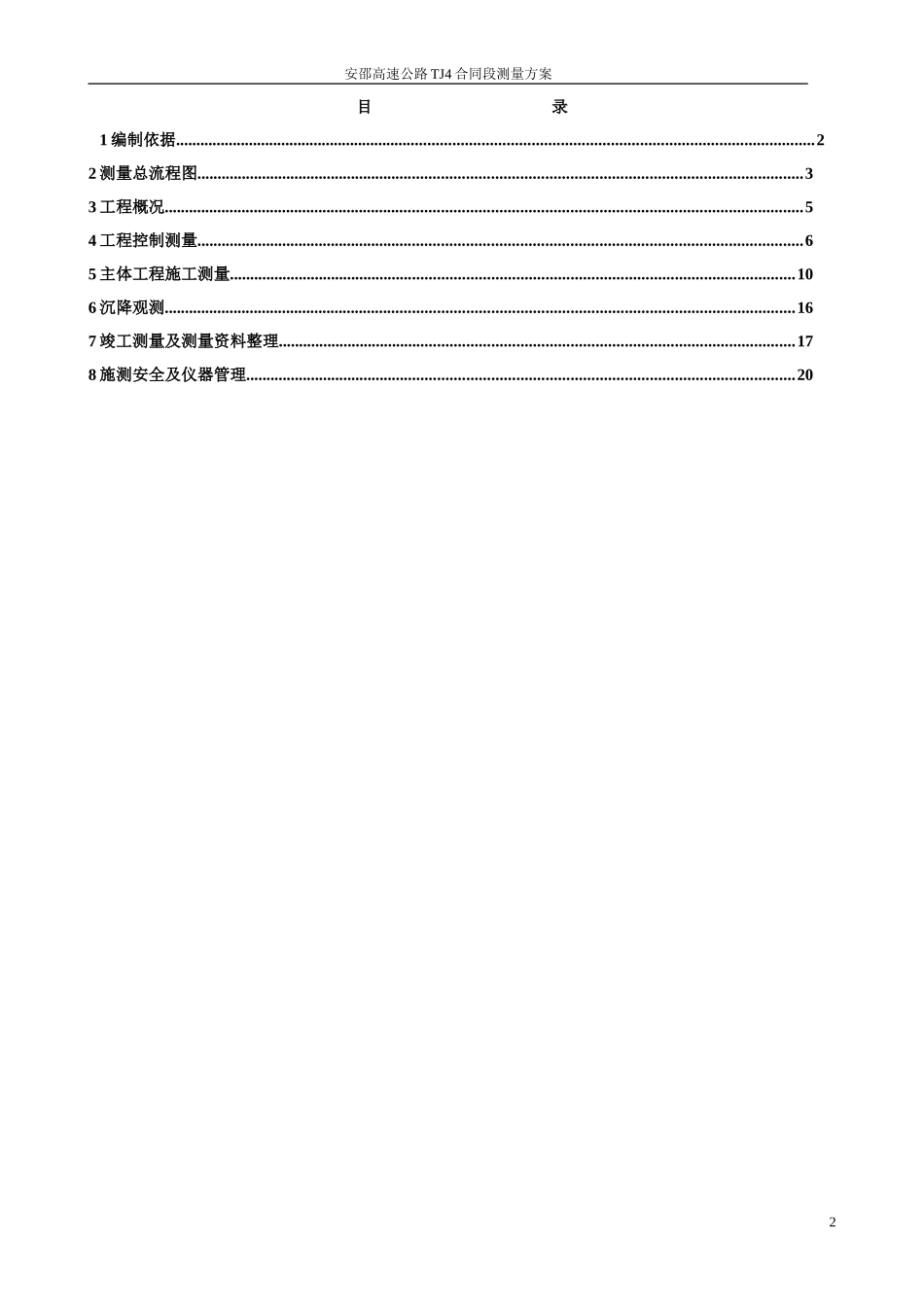

安邵高速公路TJ4合同段测量方案二连浩特至广州国家高速公路安化（梅城）至邵阳段TJ4合同K171+200~K193+700施工测量方案中铁二十三局集团有限公司安邵高速公路项目经理部二0一0年五月1安邵高速公路TJ4合同段测量方案目录1编制依据...........................................................................................................................................................22测量总流程图...................................................................................................................................................33工程概况...........................................................................................................................................................54工程控制测量...................................................................................................................................................65主体工程施工测量.........................................................................................................................................106沉降观测.........................................................................................................................................................167竣工测量及测量资料整理.............................................................................................................................178施测安全及仪器管理.....................................................................................................................................202安邵高速公路TJ4合同段测量方案编制依据1.1《工程测量规范》（GB50026-----2007）;1.2《路桥工程施工手册》;1.3《公路测绘手册》;1.4由中交公路规划设计院有限公司提供《测量成果报告书》;1.5《公路测量》;1.6《二连浩特至广州国家高速公路安化至邵阳段TJ4合同段（K171+200~K193+700）工程施工图纸》;1.7《路桥工程验收规范及规程》;1.8坐标为1980西安坐标系（中央子午线111度），高程为1985国家高程基准。3安邵高速公路TJ4合同段测量方案第一章测量总流程图由于工程规模较大，兼地形、工程结构的复杂，测量工作任务也较大，为保证测量工作的顺利进行。保证工程顺利完工。根据工程需要我们做如下测量操作流程图，（采用GPS及全站仪进行测量放样，用DS3型水准仪进行高程控制测量）：了解工程概况及复核图纸数据数据有问题，申报项目工程部复测，加密控制点，并布设控制网控制点有问题申报监理工程师公路用地放样，复测原地面高程高程有问题上报监理工程师桥梁工程测量路基工程测量桥梁下部结构工程施工放样及标高测量路基坡脚线放样路基开挖口放样隧道工程测量隧道开挖放样隧道衬砌放样4安邵高速公路TJ4合同段测量方案第二章工程概况一、工程概况：安邵高速公路TJ4标段位于湖南省邵阳市境内，标段全长22.5km，主要工程内容为路基土石方、路面底基层、桥涵、互通立交、隧道、路基防护及排水。主要工程量有大桥3271m/9座，中桥190m/3座,天桥294m/4座，桥式通道17.5m/1座，分离立交桥174m/2座，U型转弯跨线桥71m/1座，隧道3350m/3座，涵洞及通道2333.04m/55座，路基挖方348万立方米，路基填方247万立方米，路基防护及排水9.22万立方米，路面底基层39.7万平方米。。二、校核图纸数据：施工图纸是测量放样的主要依据，图纸数据校核是第一步，作为测量人员首先应读懂并理解施工图纸的设计意图，才能准确的进行图纸数据校核。其步骤如下：首先,应该了解图纸的工程概况及技术要求，其次应该读懂图纸总平面设计图，了解工程各部位的平面位置，红线桩位图，周围现状建筑物、公路、桥梁位置，合理有效利用，为今后控制点布设及施工放样创造有利条件。其次，1、阅读图纸所有桩基，桥台，盖帽梁平面图、立面图、剖面图。了解它们的形状、尺寸、构造，特别是轴线尺寸、结构尺寸。2、校核桥梁桩位坐标与高程...
