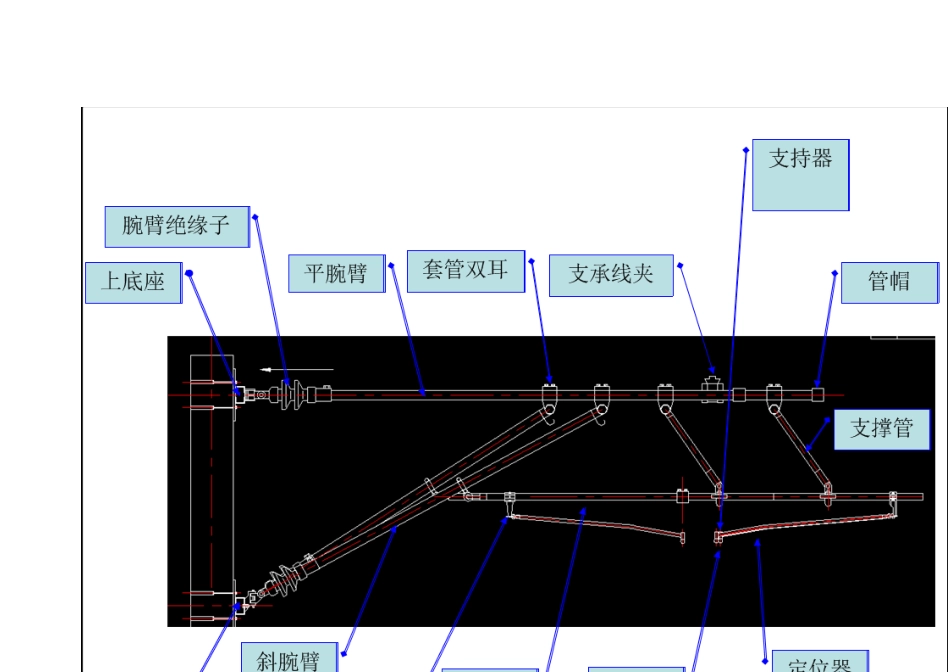

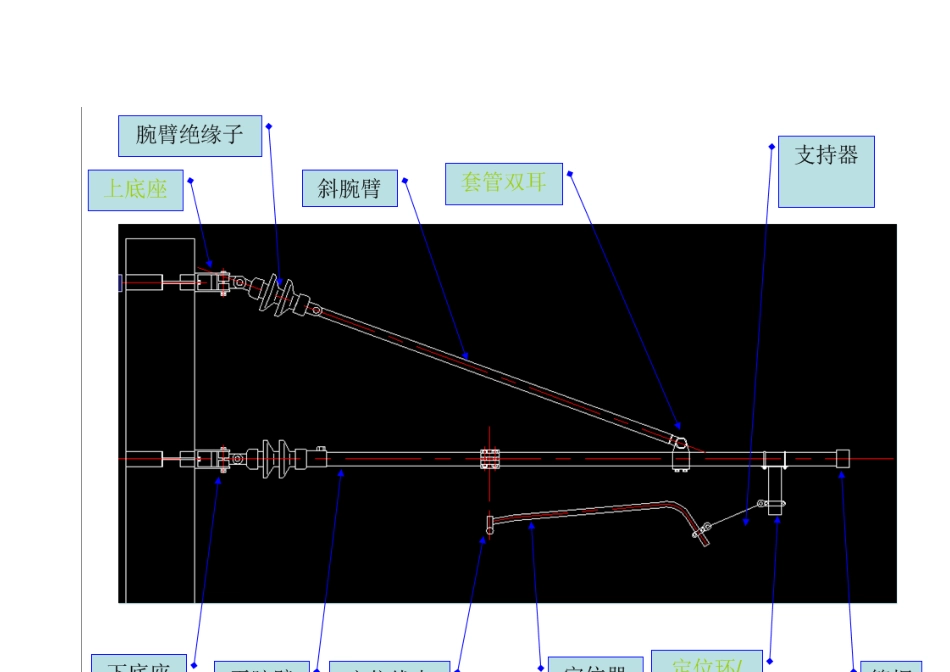

名称：《接触网零配件的介绍》所在学院铁道供电与电气学院班级铁供133姓名陈鋆霖学号35指导老师邓缬完成日期图号CJL70-05简图名称腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装平腕臂。。2.本零件最大水平工作荷重≥10KN。图号CJL70（D）-05简图名称D型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于等径吊柱安装平腕臂。2.本零件最大水平工作荷重≥10KN。图号CJL70（T）-05简图名称T型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于隧道壁及端墙上安装平腕臂。2.本零件最大水平工作荷重≥10KN。图号CJL72-05简图名称双腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装双支平腕臂。2.本零件最大水平工作荷重≥10KN。图号CJL61-05简图名称平腕臂规格PLP尺寸用途、性能、材质1.本零件适用于平头斜腕臂安装中的平腕臂处。2.在与针式绝缘子安装时需将绝缘子所带的螺栓旋入腕臂本体的螺母中并拧紧。3.腕臂本体内焊接的螺母中心应与所钻孔的中心一致。4.焊缝厚度应小于5mm。5.焊接后3级镀锌，螺纹部分镀锌后应不影响安装。6.L值根据安装图具体要求确定。图号JL14-05简图名称套管双耳规格尺寸用途、性能、材质1.本零件适用于在斜腕臂或定位管上连接耳环型零件。2.本零件的最大水平工作荷重为5.8KN，最大垂直工作荷重为4.9KN。3.本零件的滑动荷重≥4.9KN。4.零件本体材质为不锈钢，U螺栓为0Cr18Ni9，螺母、平垫圈和弹簧垫圈材质为1Cr18Ni9。1安装注意事项1.1安装前需检查零配件是否齐全，装配是否灵活，运输中有无产生碰撞、砸伤等缺陷。1.2M10的U螺栓、螺母涂以工业凡士林，并用扭矩扳手进行紧固，紧固加力速度均匀，不宜过大，直至力矩值为25-32N·m时停止。1.3M12螺栓销紧固力矩值不限，以安装上开口销为准。1.4安装后，套管双耳应居平正位置，不许偏斜。1.5检查零件有无其它异常现象。2日常维护本零件根据接触网维修规程进行维护。2.1检查双耳盖板有无裂纹、变形等异状。2.2螺母是否松动、开口销是否破损。2.3零件安装位置是否正常。图号JL18（GT）-98简图名称双线支承线夹规格L120、LBG70、GL30、G100、T70、T95、T120、T127尺寸用途、性能、材质1.本零件适用于接触网中在平腕臂上悬挂承力索。2.本零件与（单根）承力索间滑动荷重不小于3.9kN；3.本零件垂直(向下)拉伸破坏荷重不小于18kN；垂直于线路方向的水平拉伸破坏荷重不小于18kN。4.M12螺栓紧固力矩44N·m、M16螺母紧固力矩70N·m。5.零件本体材质为不锈钢，螺母、平垫圈、弹簧垫圈材质为1Cr18Ni9。安装及日常维护注意事项1安装注意事项1.1安装前需检查零配件是否齐全，装配是否灵活，运输中有无产生碰撞、砸伤等缺陷。1.2用衬垫将绞线包好，装入托线夹线槽内并压上压板。(注意：悬挂钢绞线的组合承力索座不带衬垫；悬挂铝绞线或钢芯铝绞线的组合承力索座需配压板及铝质衬垫；悬挂铜绞线的鞍子应配压板及铜质衬垫)。1.3悬挂单支承力索时必须在另一线槽内夹持一节长度大于线槽长度的同种承力索。1.4M16螺母用扭矩扳手进行紧固，紧固加力速度均匀，不宜过大，直至力矩值为70N·m。2日常维护本零件根据接触网维修规程进行维护。2.1检查零件本体有无裂纹、变形等异状。2.2紧固轴、螺栓是否松动。2.3零件安装位置是否正常。图号CJL375-05简图名称支撑管规格尺寸用途、性能、材质1.本零件适用于腕臂结构中平腕臂与斜腕臂之间、斜腕臂与定位管之间起固定、连接、支撑作用。2.本零件最大拉伸、压缩工作荷重为5KN。图号CJL61-05简图名称平腕臂X腕臂规格XLX尺寸用途、性能、材质1.本零件适用于支撑悬挂承力索及固定接触线定位装置。2.本零件焊接后三级镀锌。3.本零件最大垂直工作荷重为5KN，最大水平工作荷重为7.9KN。LX型腕臂LX型腕臂X型腕臂图号CJL62-05简图名称定位管规格34、48尺寸用途、性能、材质1.本零件用于支柱反定位时与斜腕臂上定位环连接，支持和固定接触线或定位器。2.本零件耐拉伸荷重为7.4KN，耐压缩荷重为5KN。3.本零件最大工作荷重5KN，破坏荷重15KN。图号CJL12-89简图名称定位环1220126M12Rh水平荷重方向5...
