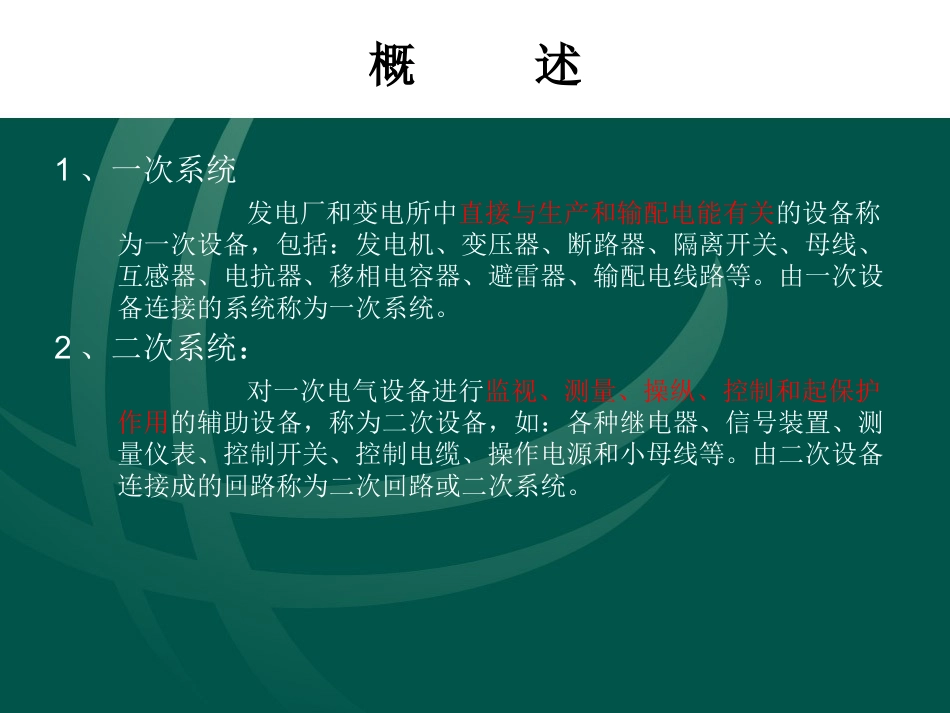

继电保护与二次回路讲义继电保护与二次回路讲义二〇一五年一月1.继电保护任务及基本要求2.变压器保护3.电力线路及设备保护4.电力系统自动装置5.二次回路基本知识6.变电所操作电源内容提要1、一次系统发电厂和变电所中直接与生产和输配电能有关的设备称为一次设备，包括：发电机、变压器、断路器、隔离开关、母线、互感器、电抗器、移相电容器、避雷器、输配电线路等。由一次设备连接的系统称为一次系统。2、二次系统：对一次电气设备进行监视、测量、操纵、控制和起保护作用的辅助设备，称为二次设备，如：各种继电器、信号装置、测量仪表、控制开关、控制电缆、操作电源和小母线等。由二次设备连接成的回路称为二次回路或二次系统。概述3、继电保护装置当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。概述一、继电保护任务1、当电气设备发生短路故障时，能自动迅速地将故障设备从电力系统切除，将事故限制在最小范围内；2、当正常供电的电源因故障突然中断时，通过继电保护和自动装置还可以迅速投入备用电源，使重要设备能继续获得供电。因此，继电保护的主要实现功能：能区分正常运行和短路故障；能区分短路点的远近。第一节继电保护任务及基本要求二、继电保护的基本要求1、保护方式：电流过负荷保护、过电流保护、电流速断保护、电流方向保护、低电压保护、过电压保护、电流闭锁电压速断保护、差动保护、距离保护、高频保护、瓦斯保护等。2、基本要求：选择性、快速性、灵敏性、可靠性第一节继电保护任务及基本要求二、继电保护的基本要求1）选择性：可以通过正确地整定电气量的动作值和上下级保护时限来达到互相配合。一般上下级保护的时限差取0.3~0.7S2）快速性：快速切除故障，可以把故障部份控制在尽可能轻微的状态，减少系统电压因短路故障而降低的时间，提高电力系统运行的稳定性。3）灵敏性：是指继电保护对其保护范围内故障的反映能力。4）可靠性：是指需动作时不拒动，不需要动作时不误动，这是继电保护装置正确工作的基础。第一节继电保护任务及基本要求二、继电保护与二次回路常用的电气符号1、继电器当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。1）分类：电流继电器KA，电压继电器KV，时间继电器KT，中间继电器KM，信号继电器KS，差动继电器KD，气体继电器KG第一节继电保护任务及基本要求二、继电保护与二次回路常用的电气符号1、继电器2）继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。第一节继电保护任务及基本要求一、电力变压器保护种类电流过负荷保护、过电流保护、电流速断保护、差动保护、气体保护、瓦斯保护等。3-10KV配电变压器的继电保护主要有过电流保护、电流速断保护。变压器容量在400kVA以下时，采用熔断器保护。用熔断器保护时，一般高压侧使用户外跌落式熔断器，作过电流保护；低压侧熔断器作过负荷保护。第二节变压器保护一、电力变压器保护种类变电所单台油浸变压器容量在800KVA及以上，或车间内装设的容量在400KVA及以上的油浸变压器应装设气体保护。大容量变压器，单台容量10000KVA及以上，或者单台容量在6300KVA及以上的并列运行变压器，规程规定应装设差动保护。对于大容量、高电压的降压变压器，为了提高灵敏度，常采用复合电压闭锁的过电流保护。第二节变压器保护一、电力变压器保护种类变电所单台油浸变压器容量在800KVA及以上，或车间内装设的容量在400KVA及以上的油浸变压器应装设气体保护。大容量变压器，单台容量10000KVA及以上，或者单台容量在6300KVA及以上的并列运行变压器，规程规定应装设差动保护。对于大容量、高电压的降压变压器，为了提高灵敏度，常采用复合电压闭锁的过电流保护。第二节变压器保护二、变压器过电流保护1、定时限过流保护采用时间继电器，其动作时间一经整定后就固定不...
