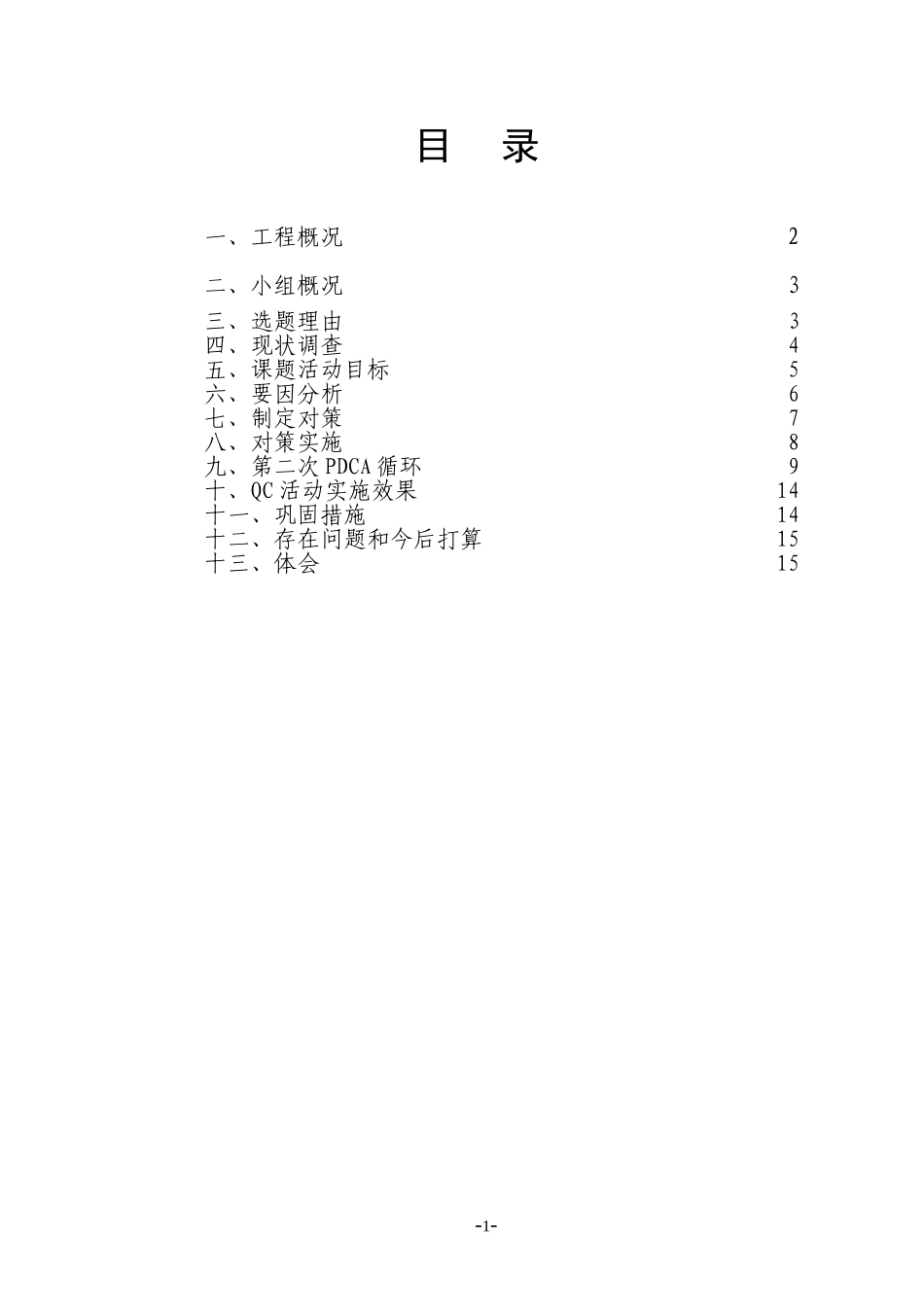

提高钻孔灌注桩质量邯武项目QC小组二八年十一月〇〇中铁十七局集团三公司第二十三次QC小组成果发表会材料序号目录一、工程概况2二、小组概况3三、选题理由3四、现状调查4五、课题活动目标5六、要因分析6七、制定对策7八、对策实施8九、第二次PDCA循环9十、QC活动实施效果14十一、巩固措施14十二、存在问题和今后打算15十三、体会15-1-提高钻孔灌注桩质量一、工程概况钻孔灌注桩是采用钻机钻孔水下灌注混凝土成桩的一种桩基施工工艺。它采用冲击钻、旋挖钻等钻机钻孔，钻孔深度达到设计标高后进行清孔，根据混凝土与水的比重不同，利用导管灌注水下混凝土成桩。由于桩基比扩大基础施工更加简捷可靠，而且承载力也较大，在我国桥梁等基础设施建设中得到非常广泛应用。邯武快速路上跨西环路、邯长铁路A标段即跨西环路互通立交主线桥及东引桥，起止桩号为：K0+696.32～ZK1+661.80，全长965.48米，主要跨越沁河、西环路、邯钢出碴专用线和涧沟。基础为1.2m和1.5m的钻孔桩基础，桩长为30m～52m，其中桩径1.5m的桩基496根，长18668m，桩径1.2m的桩基160根，长5360m，桩径1.5m沁河防护桩35根，长875m，混凝土为C30防腐蚀商品混凝土。地质表层土10米为杂填土，以钢渣层为主，除表层填土外，以第四系冲洪积层和第三系地层为主,地质层自上而下主要有新近填土、粉质粘土、粘土、粉土、粉细砂、中粗砂、圆砾。钻探最大深度为80.0m,地基基本承载力为170kPa～380kPa，极限摩阻力为34kPa～95kPa。场地地震基本烈度为7度，地震动峰值加速度为0.15g。在工期紧迫的情况下，如何快速、优质地完成桩基的施工任务，克服地表杂填土易塌孔和钢渣层易漏浆的现象，合理组织人员机具配置，加快桩基施工进度，严格控制工程质量非常重要。为此，项目成立了QC小组，科学攻关，加强工序质量控制。二、小组概况QC小组成员概况表（表1）小组名称中铁十七局集团三公司邯武项目部QC小组成立时间2008年7月2日注册时间2008年7月5日注册号小组类型现场型活动时间2008年7月20日～2008年11月20日课题名称提高钻孔灌注桩质量序号姓名性别年龄文化程度职务组内分工接受TQC教育时间(h)1刘庆华男36本科经理组长1002陈志国男30本科总工程师副组长1003郭培电男35本科安全总监副组长100-2-4陈渊博男28专科质检工程师组员485汪贤纯男29本科桥梁工程师组员486白晓明男25本科桥梁工程师组员487马东男27本科试验室主任组员488赵德男35大专设备部长组员489杨建立男23本科工班长组员48活动情况每月活动二次，发现问题及时活动，共活动7次-3-三、选题理由四、现状调查9月10日，我们对10～18号（钢碴河道地段）墩施工的钻孔桩质量情况进行调查分析，调查结果表明：1、在钻孔桩施工中，容易出现塌孔现象，铁三院设计的图纸中规定：桩基应严格清孔，桩底沉淀土厚度不得大于15厘米。2、钻孔过程中容易出现漏浆现象，致使钻进过程中注入泥浆不起作用。3、孔口易出现塌陷，出现蘑菇桩头。4、桩头质量不好，浮浆过多。根据以上调查，我们QC小组作出了钻孔桩施工质量问题调查统计表（见表2）：钻孔桩施工质量调查统计表（表2）序号项目频数频率%累计频数%1漏浆945452桩头浮浆多630753塌孔21085邯武快速路的质量目标是：确保工程达到河北省“安济杯”优质工程。桩基质量直接影响了整座大桥的质量。克服地表杂填土易塌孔和漏浆等现象。课题：提高钻孔灌注桩质量-4-4蘑菇桩头210955其它15100合计20100图一：质量问题排列图制图：汪贤纯日期：2008.9.11五、课题活动目标针对钻孔灌注桩施工技术标准和目前钻孔灌注桩施工中常出现的问题，小组制定课题活动目标是：1、保证桩基施工分项工程合格率100%，优良率达97%以上，确保河北省“安济杯”优质工程。2、克服钢渣层钻孔过程中漏浆、桩头浮浆过多等现象。3、通过施工，总结出一套新颖的技术方案，为以后的施工打下坚实的基础。六、要因分析从排列图中可以看出，桩头浮浆过多和漏浆是主要问题。采用头脑风暴法对桩基钻孔漏浆和桩头浮浆过多、塌孔等原因进行因果分析，详见图二。-5-图二：因果分析图制图：汪贤纯日期：2008.9.11要因确认表（表3）序号原因确认理由时间结果1缺乏奖罚机制工人工作不认真，认...
