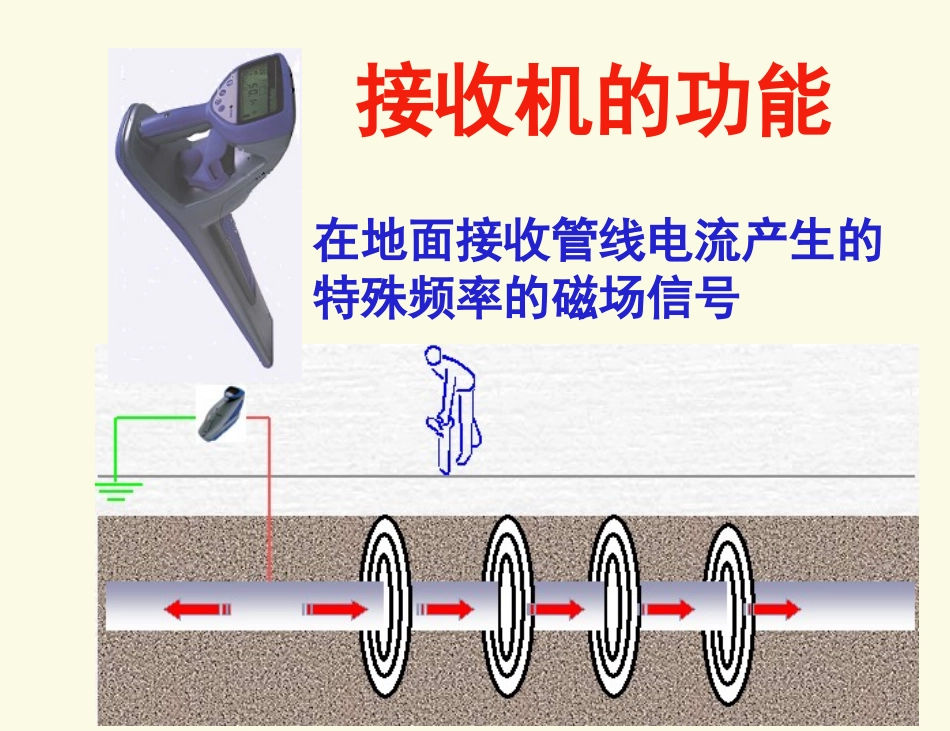

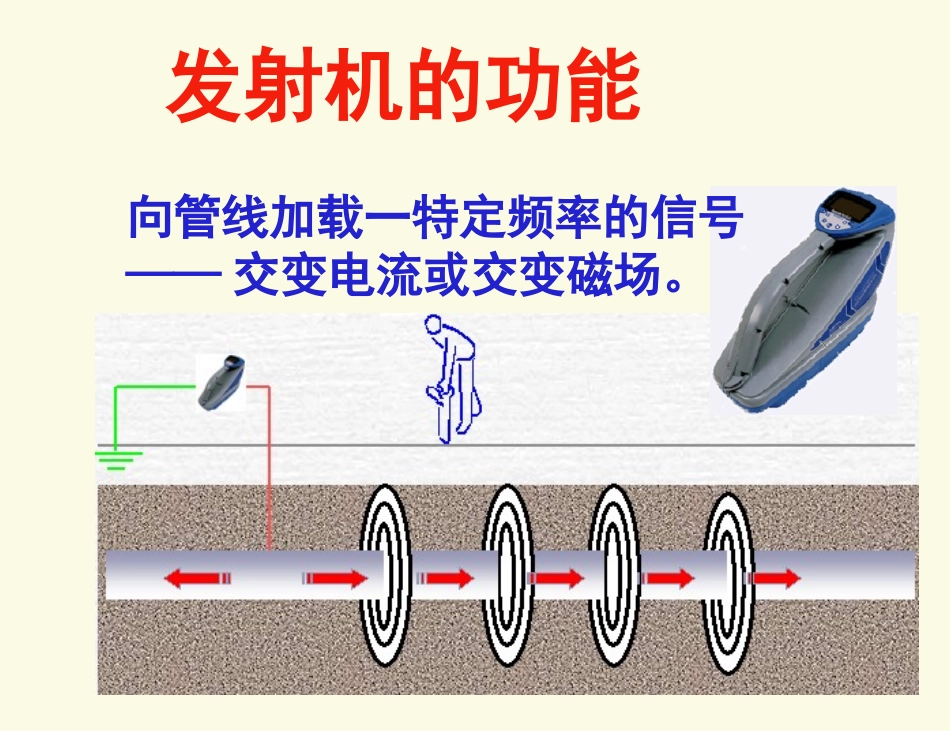

一基本原理部分发射机的功能向管线加载一特定频率的信号——交变电流或交变磁场。接收机的功能在地面接收管线电流产生的特殊频率的磁场信号工作方法直连法（交变电流）夹钳法（交变磁场）感应法（交变磁场）峰值法（水平分量垂向差值）极大值法(水平分量)谷值法（垂直分量）接收机的检测原理接收线圈的三种组合用于检测管线磁场垂直分量用于检测管线磁场水平分量的垂向差值（峰值法）以及直读测深下水平线圈用于检测管线磁场水平分量接收机天线定位峰值法双水平天线谷值法单垂直天线宽峰法单水平天线单天线模式探测的灵敏度高但响应范围宽双天线模式频率选择性好，响应范围窄，灵敏度低响应能力指接收机探测一个频点信号的敏感度管线探测原理:管线磁场的水平分量的分布曲线曲线特征：在管线正上方取得极大值，向管线两侧递减，呈现小→大→小的信号变化。利用管线磁场水平分量定位管线窄峰值法特点：利用两个水平线圈检测，检测信号为水平磁场的梯度。信号变化明显，灵敏度低而信噪比高，不易受浅层及旁侧干扰影响。定位精度高，采用70%法测深较为准确，直读法用于估计管线大概深度。用于经常性探测。利用管线磁场水平分量定位管线宽峰值法特点：仅利用一个下水平线圈检测。显示不如谷值法直观，信号变化亦不明显，灵敏度较窄峰值法而信噪比低，受干扰影响程度亦介于两者之间。可采用80%法或50%法测深，用于探测深部管线。管线探测原理：管线磁场的垂直分量的分布曲线曲线特征：在管线正上方取得极小值，在管线两侧分别出现极大值。利用管线磁场垂直分量定位管线特点：显示直观灵敏度高而信噪比低，易受旁侧干扰影响只能用于简单条件下，无邻近干扰或距离干扰物较远可用于快速追踪管线走向，以及在信号较弱时追踪管线可采用45%法和直读法测深。管道定深方法：直读法用于估计管线的大致深度仅在无干扰条件下准确，存在旁侧干扰时深度值可能是错误的•只有在有源方式下测深才是准确的•新的RD4000在电力信号检测模式具有直读测深功能•测量的深度是管线的中心埋深•对大口径管道，测深时，应注意管顶埋深与中心埋深的差异。•对于可疑的测深数据，可以将接收机提高50cm再测一次，如果测量值增加量与提高的高度相同，则可以确定测深是准确的。深度测量•不要在弯头和三通5m内测量深度。•采用感应法测深时，至少要离开发射机30步这样才可以消除发射机一次场的影响•通过比较顶天线和底天线的信号强度，接收机的软件将计算出管线的深度深度测量技术•在管道正上方测量深度,偏移管道中心会产生误差•可以用峰值法和谷值法分别测量深度•如有干扰选用70％法定位深度深度测量技术管道埋深测量：70%法，定深的准确方法——雷迪专利测深技术70%法精确测量管线埋深，定深误差小于埋深的10%。其他测深方法第三种：80%法，单水平线圈（理想条件下准确，需修正）第四种：50%法，单水平线圈（理想条件下准确，需修正）第五种：45%法，单垂直线圈（仅适用于简单条件，抗干扰能力差）技术与方法连接法•将直连线与管线和土壤分别连接好，尽可能降低连接点电阻。以发射机—管线—大地—发射机作为电流回路,输出信号为交变电流。打开发射机电源，注意输出电流的大小（应超过100mA）。•如果接触不好，输出电流太小(100mA以下)。此时应除去连接处的铁锈或降低接地电阻。•调节发射机增益，宜以较小电流开始工作，必要时逐渐加大电流值。工作频率宜选用32.8KHz，次选8.19KHz。最小收发距：2M。最大收发距取决于电流回路电阻。““强制”信号流向期望的位置强制”信号流向期望的位置夹钳感应法利用感应线圈（夹钳）使感应磁场更为集中。激发效率介于连接法与感应法之间。适用于探测电缆和小口径管道。在高阻点及开路点处应进行接地处理。最小收发距：5M。直接夹于目标管道直接夹于目标电缆连通法兰夹于其一侧使用“夹钳”感应的几种方法使用“夹钳”感应的几种方法夹钳感应法（3）给金属管道使用夹钳法要注意绝缘法兰。并采取措施，使绝缘相通。夹钳法用感应的原理得到与直连相近的效果，而不需要与管线电性接触。•。最为常用。可能的话尽量使用...
