中石油奥鹏教育《机械制图》 在线作业答案整理VIP免费

中石油奥鹏教育《机械制图》 在线作业答案整理_第1页
1/16
中石油奥鹏教育《机械制图》 在线作业答案整理_第2页
2/16
中石油奥鹏教育《机械制图》 在线作业答案整理_第3页
3/16

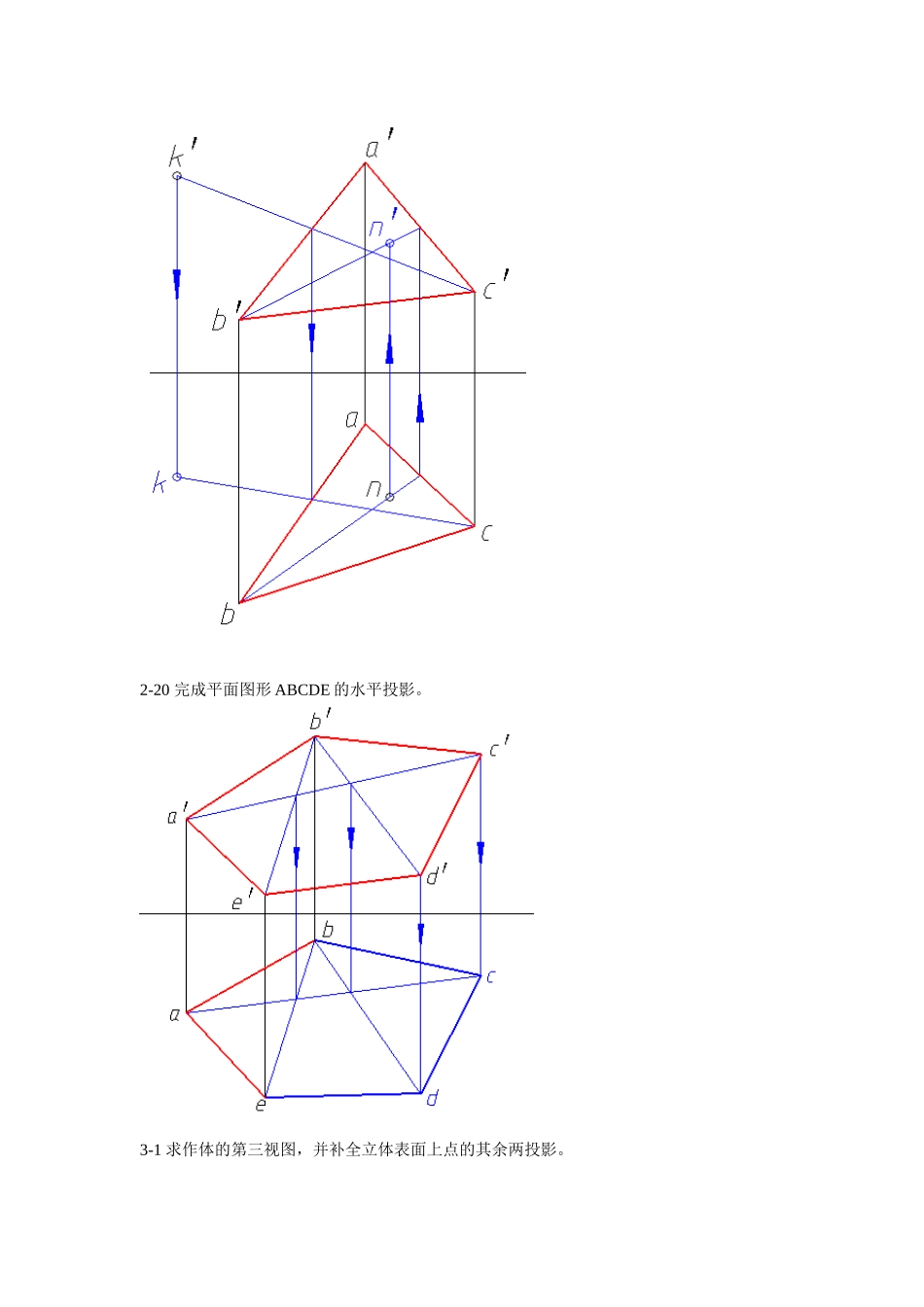

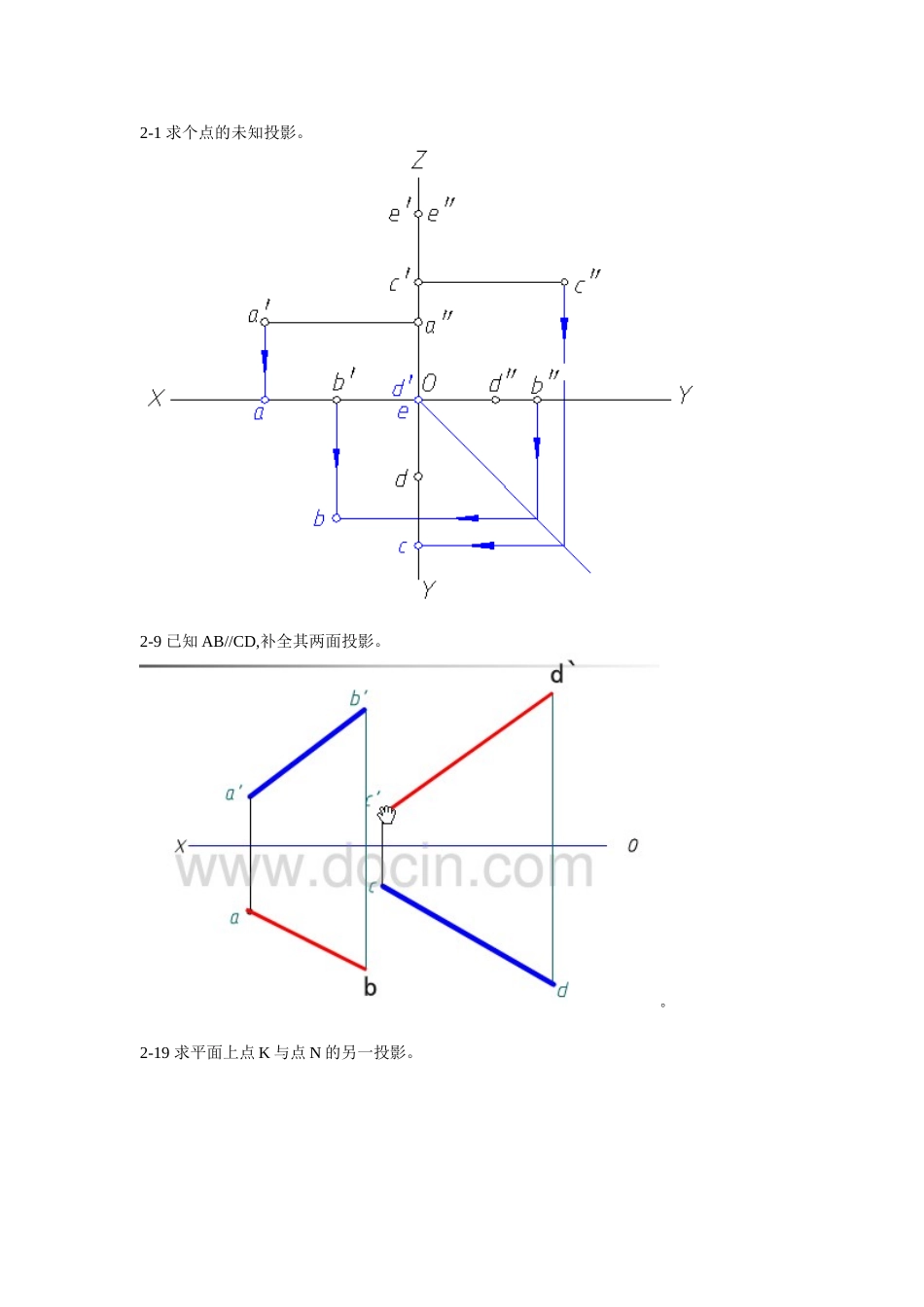

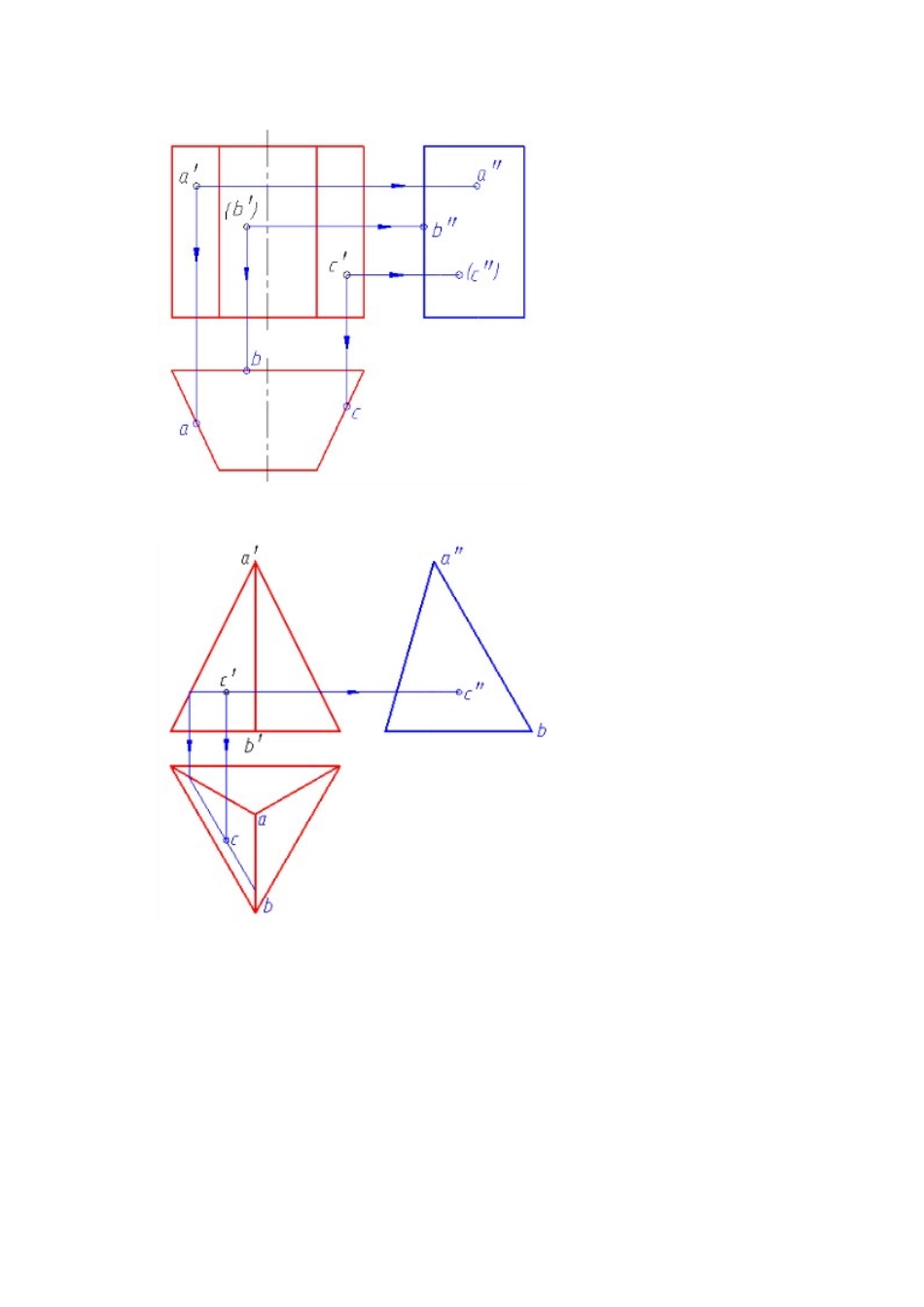

2-1求个点的未知投影。2-9已知AB//CD,补全其两面投影。。2-19求平面上点K与点N的另一投影。2-20完成平面图形ABCDE的水平投影。3-1求作体的第三视图,并补全立体表面上点的其余两投影。3-3求作第三视图。3-7求作左视图。3-8求作俯视图(要求徒手画,做出四种不同的解答)5-7分析形状的变化,补齐视图中所缺的线。5-31找出图中尺寸标注的错误,并在右图上正确标注。5-35标注尺寸(数值按1:1由图中量取,取整数)6-2改正剖视图中的错误(将缺的线补上,多余的线上打“X”)6-8求作左视图(取半剖视)6-20指出下列局部剖视图中的错误,将正确的画在下边。6-31将主视图改画成适当的剖视图,并画出B向局部视图和C向斜视图及助板的重合断面图(要求标注)。6-3求作主视图(取全剖视)8-1识别下列螺纹标记中各代号的意义,并填表。8-3标注下列螺纹。M20-5g6g-S(1)G1/2A(2)8-4检查图中画法的错误,将正确画法画在下面。(3)M20-7H1.5-7H-LH⑴内、外螺纹连接A-AAAA-AAA⑵螺钉连接9-11读底座零件图,在指定位置画出左视图外形图。10-4读平口钳装配图,并拆画零件图。10-5读隔膜阀装配图,并拆画零件图。
