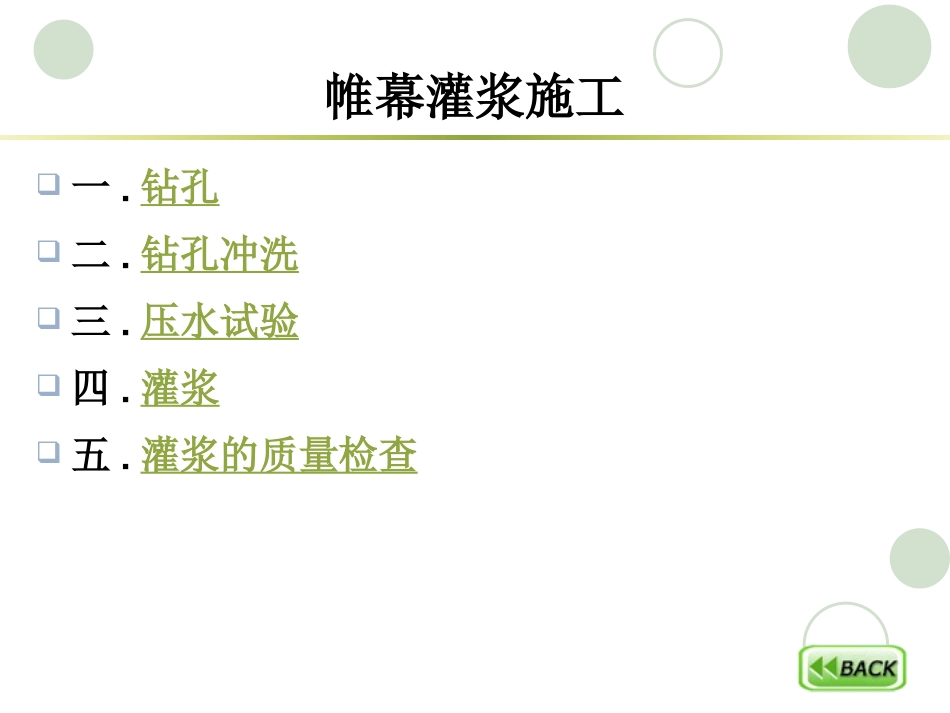

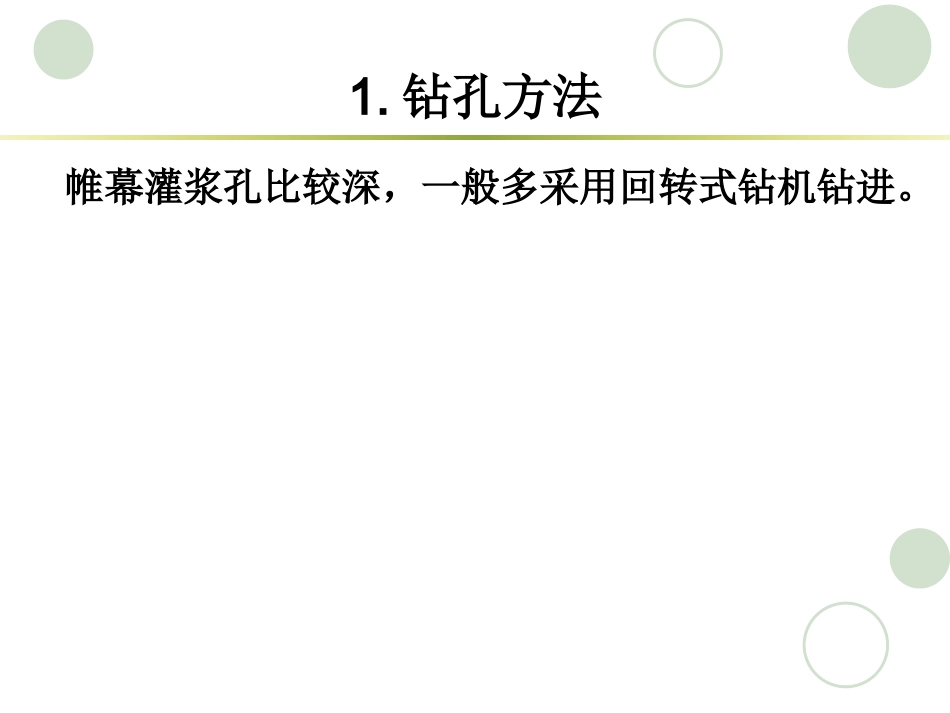

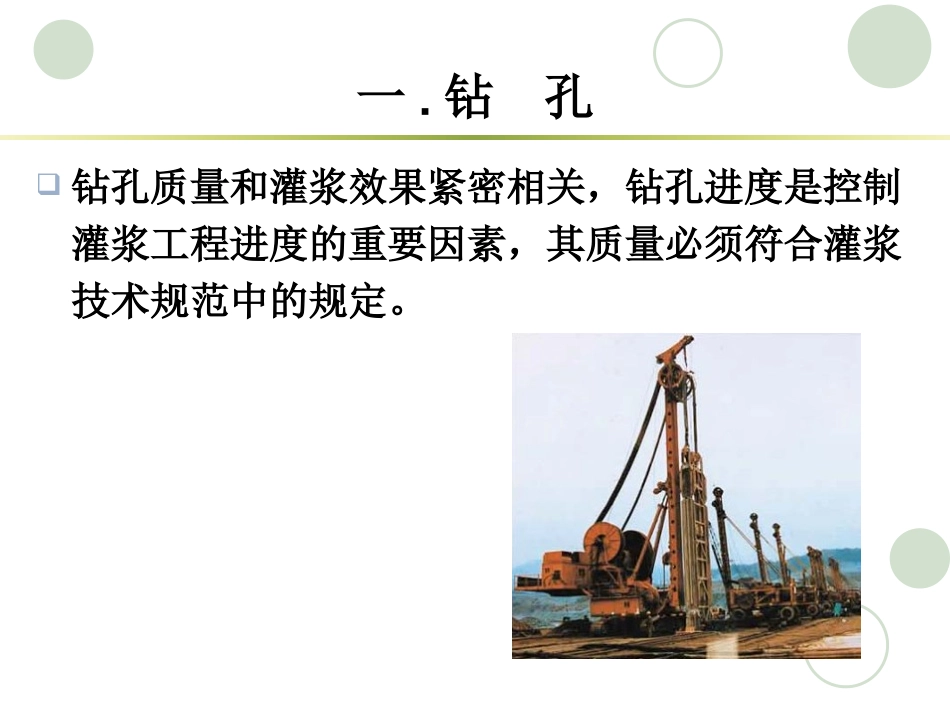

帷幕灌浆施工一.钻孔二.钻孔冲洗三.压水试验四.灌浆五.灌浆的质量检查一.钻孔钻孔质量和灌浆效果紧密相关，钻孔进度是控制灌浆工程进度的重要因素，其质量必须符合灌浆技术规范中的规定。1.钻孔方法帷幕灌浆孔比较深，一般多采用回转式钻机钻进。2.钻孔方向帷幕灌浆：一般在工程上仍以布设铅直孔为多。帷幕灌浆孔一定要严格按照规定的钻孔方向钻进，并应采取一切措施保证全孔方向正确。2.钻孔方向垂直或顶角小于5°的帷幕灌浆孔，其孔底的偏差值不得大于规定。孔深大于60m时，孔底最大允许偏差值应根据工程实际情况并考虑帷幕的排数具体确定，一般不宜大于孔距。顶角大于5°的斜孔，孔底最大允许偏差值可根据实际情况按钻孔孔底最大允许偏差值规定适当放宽，方位角偏差值不宜大于5°。孔深2030405060最大允许偏差0.250.500.801.151.50二.钻孔冲洗灌浆孔(段)在灌浆前应进行钻孔冲洗，孔内沉积厚度不得超过20cm。帷幕灌浆孔(段)在灌浆前宜采用压力水进行裂隙冲洗，直至回水清净时止。冲洗压力可为灌浆压力的80%，该值若大于lMPa时，采用lMPa。1.洗孔洗孔的目的：将残存在孔底岩粉和粘附在孔壁上的岩粉、铁砂碎屑等杂质冲出孔外，以免堵塞裂隙的通道口而影响灌浆质量。钻孔钻到预定的段深并取出岩芯后，将钻具下到孔底，用大流量水进行冲洗，直至回水变清，孔内残存杂质沉淀厚度不超过10～20cm时，结束洗孔。2.冲洗冲洗的目的：用压力水将岩石裂隙或空洞中所充填的松软、风化的泥质充填物冲出孔外，或是将充填物推移到需要灌浆处理的范围外，这样裂隙被冲洗干净后，利于浆液流进裂隙并与裂隙接触面胶结，起到防渗和固结作用。使用压力水冲洗时，在钻孔内一定深度需要放置灌浆塞。2.冲洗（1）方式单孔冲洗：仅能冲净钻孔本身和钻孔周围较小范围内裂隙中的填充物，因此，此法适用于较完整的、裂隙发育程度较轻、充填物情况不严重的岩层。群孔冲洗：把两个以上的孔组成一组进行冲洗，可以把组内各钻孔之间岩石裂隙中的充填物清除出孔外。2.冲洗（2）应用帷幕灌浆的冲洗方法：一般均为单孔冲洗，只有在个别情况下，少数灌浆孔为了某种特殊目的才进行群孔冲洗。①高压冲洗整个过程在大的压力下进行，以便将裂隙中的充填物向远处推移或压实，但要防止岩层抬动变形。②高压脉动冲洗首先用高压冲洗，压力为灌浆压力的80～100%，连续冲洗5～10min后，将孔口压力迅速降到零，形成反向脉冲流，将裂隙中的碎屑带出，回水呈浑浊色。当回水变清后，升压用高压冲洗，如此一升一降，反复冲洗，直至回水洁净后，延续10～20min为止。③扬水冲洗将管子下到孔底、上接风管，通入压缩空气，使内的水和空气混合，由于混合水体的比重轻，将孔内的水向上喷出孔外，孔内的碎屑随之喷出孔外。三.灌浆施工阶段进行的压水试验目的：测定围岩吸水性，核定围岩的渗透性。为灌浆时选取泵量，泵压及浆液浓度或配方提供依据，同时冲洗钻孔，检查止浆塞和灌浆管路情况，并且通过灌浆前后压水试验的对比来检验灌浆效果。三.灌浆施工阶段进行的压水试验帷幕灌浆施工中，首先在先导孔内需自上而下分段做压水试验。除先导孔外，其他灌浆孔每一灌浆段在灌浆前宜做简易压水试验。先导孔：每一单元最先施工的灌浆孔，其作用是用于核对或补充水文地质资料和帷幕设计是否合理，指导后续施工。四.灌浆1.灌浆施工次序划分的原则2.灌浆孔的施工顺序3.灌浆的施工方法4.灌浆压力5.浆液浓度和配合比6.灌浆结束与封孔1.灌浆施工次序划分的原则逐序缩小孔距，即钻孔逐渐加密这样浆液逐渐挤密压实，可以促进灌浆帷幕的连续性；能够逐序升高灌浆压力，有利于浆浓的扩散和提高浆液结石的密实性；根据各次序孔的单位注入量和单位吸水量的分析，可起到反映灌浆情况和灌浆质量的作用，为增、减灌浆孔提供依据；减少邻孔串浆现象，有利于施工。灌浆孔的施工顺序大坝的岩石基础帷幕灌浆通常是由一排孔、二排孔、三排孔所构成，多于三排孔的比较少。①单排孔施工次序常分为三个次序例如：最终孔距为2m时，则第一次序孔孔距为8m，第二次序孔的孔距缩小为4m，第三次...
