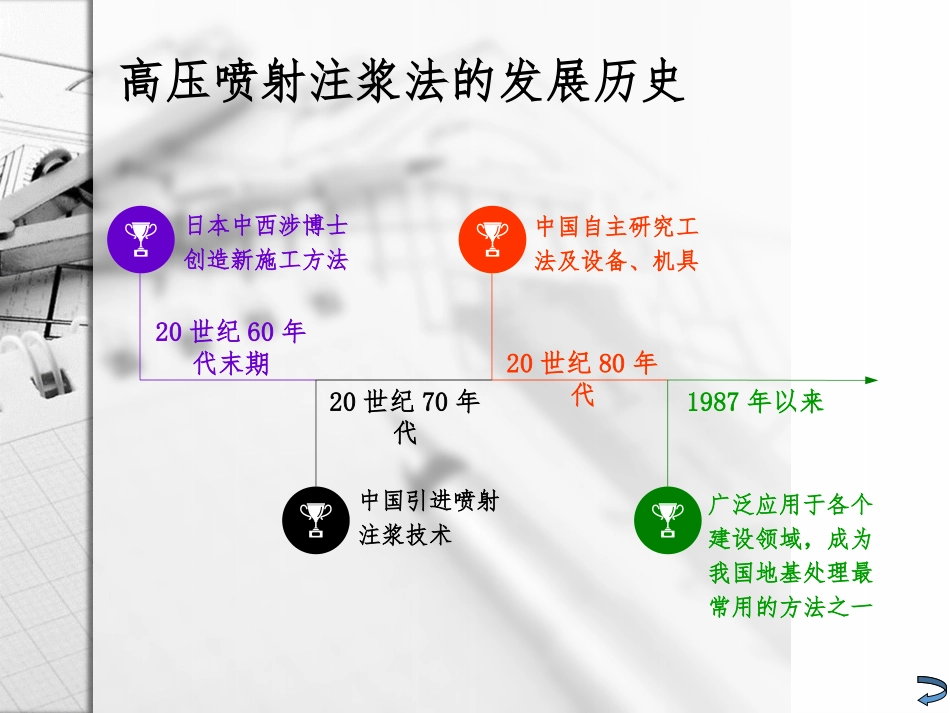

高压旋喷桩复合地基高压旋喷桩复合地基————**********同组成员：同组成员：************************************本节主要内容发展历史及现状定义及其种类工艺类型结构特性主要优点成桩加固机理适用范围高压喷射注浆法的发展历史日本中西涉博士创造新施工方法中国引进喷射注浆技术中国自主研究工法及设备、机具广泛应用于各个建设领域，成为我国地基处理最常用的方法之一20世纪60年代末期20世纪70年代20世纪80年代1987年以来高压喷射注浆法所谓高压喷射注浆即利用钻机把带有喷嘴的注浆管钻进至土层的预定位置后，以20MPa~70MPa的压力从喷嘴喷出射流(水、浆液或空气)冲击和破坏土体。当能量大、速度快和呈脉动状的喷射流的动压超过土体结构强度时，土粒便从土体剥落下来。一部分细小的土粒随着浆液冒出地面，其余土粒在喷射流的冲击力、离心力和重力等作用下，与注入的浆液搅拌混合，并按一定的浆土比例和质量大小有规律的重新排列，在土体中形成固结体。”“旋转喷射（旋喷）旋转喷射（旋喷）定向喷射（定喷）定向喷射（定喷）摆动喷射（摆喷）摆动喷射（摆喷）高压喷射注浆法的分类010203定喷摆喷喷嘴一边喷射一边旋转并提升，固结体呈圆柱状。旋喷应用定喷摆喷喷嘴一边喷射一边提升，喷射的方向始终固定不变，固结体呈板状或壁状。旋喷应用定喷摆喷喷嘴一边喷射一边提升，喷射的方向呈较小角度来回摆动，固结体呈较厚墙状或扇状。旋喷应用定喷摆喷旋喷主要用于地基加固，提高地基的承载力，改善土的变形性质；也可组成闭合的帷幕，用于截阻地下水流和治理流沙。定喷和摆喷通常用于基础防渗、改善地基土的水流性质和稳定边坡等工程。旋喷应用高压旋喷法的工艺类型单管法（CCP工法）AA二重管法（JGS工法）BB三重管法（CJG工法）CC多重管法（SSS-MAN工法）DD二重管法三重管法利用高压泥浆泵等装置，以20MPa～30MPa的压力，将浆液从喷嘴中喷射出去，冲击破坏土体，同时借助注浆管的提升和旋转，使浆液与崩落下来的土混合搅拌，经过一定时间的凝固，在土中形成圆柱状的固结体。单管法形成的固结体直径较小。单管法多重管法二重管法三重管法使用同轴二重注浆管同时输送两种介质，通过在管底部侧面的一个同轴双重喷嘴，同时喷射高压浆液(20MPa～30MPa)和空气(0.7MPa～0.8MPa)两种介质，在高压浆液流和它外围环绕气流的共同作用下冲击破坏土体，破坏土体的能量显著增大。固结体的直径比单管法有明显增加。单管法多重管法二重管法三重管法三重管法使用分别输送气、水、浆三种介质的三重注浆管，在压力20MPa～50MPa的高压或超高压水射流的周围环绕0.7MPa左右的圆筒状气流，利用高压水气同轴喷射流冲切土体，形成较大的空隙，另由泥浆泵注入压力为2MPa～5MPa的浆液充填。当采用不同的喷射方式时，可形成各种形状的凝固体。单管法多重管法二重管法三重管法多重管法是先在地面钻一个导孔，然后置入多重管，用旋转超高压水射流(压力约40MPa)切削破坏四周土体，冲击下来的土和石随着泥浆用真空泵从多重管中抽出。如此反复冲抽，在土体中形成一个较大的空间。装在喷嘴附近的超声波传感器及时测出空间直径和形状，最后根据工程要求选用浆液、砂浆、砾石等材料充填。固结体的旋喷直径一般达2.0m～4.0m，并可做到智能化管理。单管法多重管法旋喷时,高压喷射流是水泥浆液,边旋转边以一定的速度缓慢提升,被切削下来的一部分细小土粒被浆液置换发生升扬置换作用,随着液流以泥浆的形式被带到地面（称为冒浆）。其余的土颗粒在喷射动压力、离心力和重力的共同作用下,在横断面上按质量大小有规律地重新排列并与浆液搅拌混合形成一种新型的水泥—土网络结构。随着喷射流在终了区域失去了冲切力,四周的土体未被切削下来,不能与浆液发生混合搅拌,但它仍有挤压力,对周围土体有挤密压缩作用。高压旋喷桩的成桩机理对于砂类土来说,浆液还可渗透到压缩层外一定的厚度,形成渗透层。所形成的旋喷体经过一定时间后便凝固成强度较高、渗透系数较小的固结体。由于旋喷体不是等颗粒的单体结构,固结体不太均匀,通常中心的强度低,边缘部分强度高。高压旋喷桩的成桩机理在纵断面上,当地层呈多层分布时,各层土颗粒的质量...
