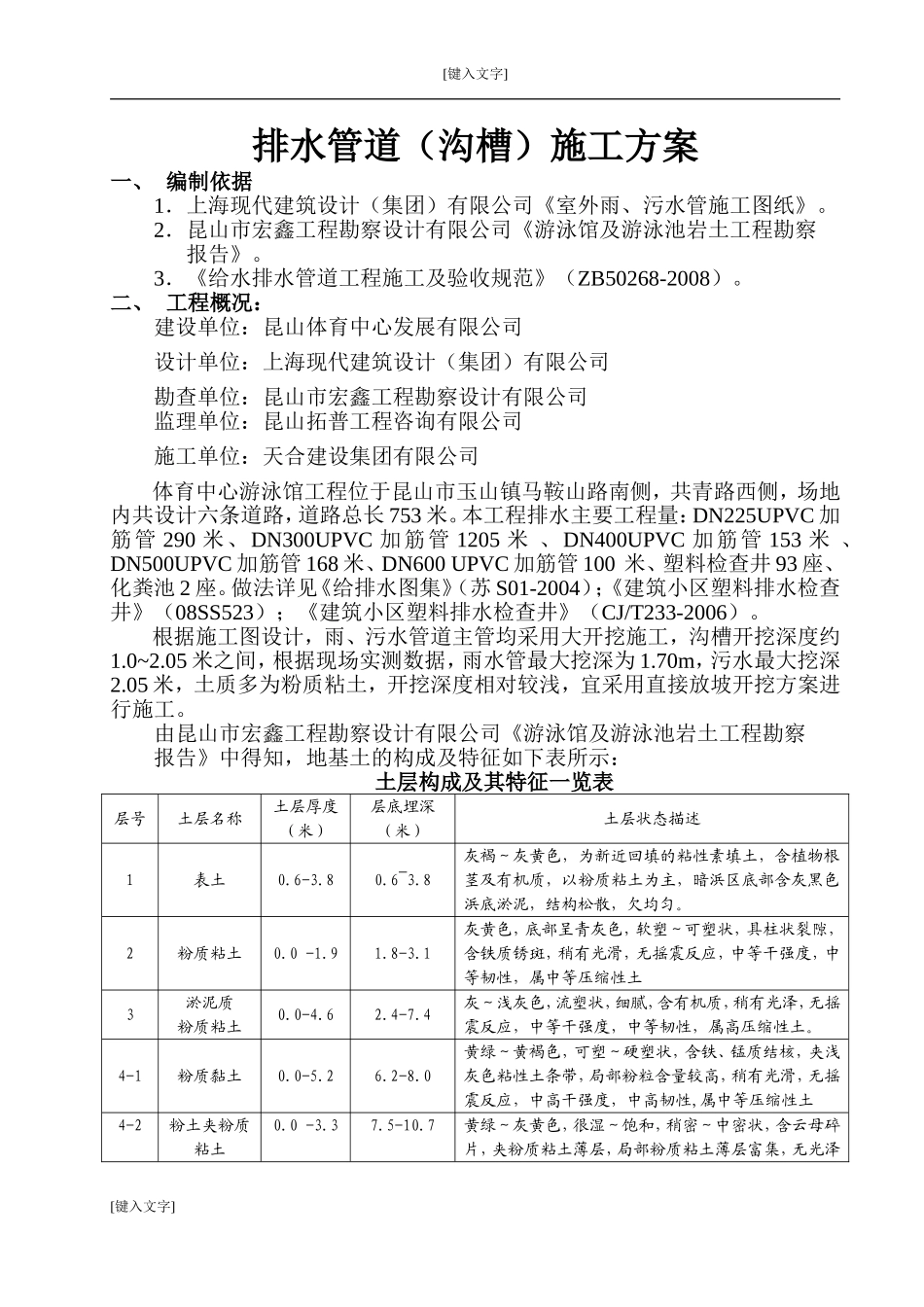

[键入文字]排水管道（沟槽）施工方案一、编制依据1．上海现代建筑设计（集团）有限公司《室外雨、污水管施工图纸》。2．昆山市宏鑫工程勘察设计有限公司《游泳馆及游泳池岩土工程勘察报告》。3．《给水排水管道工程施工及验收规范》（ZB50268-2008）。二、工程概况：建设单位：昆山体育中心发展有限公司设计单位：上海现代建筑设计（集团）有限公司勘查单位：昆山市宏鑫工程勘察设计有限公司监理单位：昆山拓普工程咨询有限公司施工单位：天合建设集团有限公司体育中心游泳馆工程位于昆山市玉山镇马鞍山路南侧，共青路西侧，场地内共设计六条道路，道路总长753米。本工程排水主要工程量：DN225UPVC加筋管290米、DN300UPVC加筋管1205米、DN400UPVC加筋管153米、DN500UPVC加筋管168米、DN600UPVC加筋管100米、塑料检查井93座、化粪池2座。做法详见《给排水图集》（苏S01-2004）；《建筑小区塑料排水检查井》（08SS523）；《建筑小区塑料排水检查井》（CJ/T233-2006）。根据施工图设计，雨、污水管道主管均采用大开挖施工，沟槽开挖深度约1.0~2.05米之间，根据现场实测数据，雨水管最大挖深为1.70m，污水最大挖深2.05米，土质多为粉质粘土，开挖深度相对较浅，宜采用直接放坡开挖方案进行施工。由昆山市宏鑫工程勘察设计有限公司《游泳馆及游泳池岩土工程勘察报告》中得知，地基土的构成及特征如下表所示：土层构成及其特征一览表层号土层名称土层厚度（米）层底埋深（米）土层状态描述1表土0.6-3.80.6~3.8灰褐～灰黄色，为新近回填的粘性素填土，含植物根茎及有机质，以粉质粘土为主，暗浜区底部含灰黑色浜底淤泥，结构松散，欠均匀。2粉质粘土0.0-1.91.8-3.1灰黄色，底部呈青灰色，软塑～可塑状，具柱状裂隙，含铁质锈斑，稍有光滑，无摇震反应，中等干强度，中等韧性，属中等压缩性土3淤泥质粉质粘土0.0-4.62.4-7.4灰～浅灰色，流塑状，细腻，含有机质，稍有光泽，无摇震反应，中等干强度，中等韧性，属高压缩性土。4-1粉质黏土0.0-5.26.2-8.0黄绿～黄褐色，可塑～硬塑状，含铁、锰质结核，夹浅灰色粘性土条带，局部粉粒含量较高，稍有光滑，无摇震反应，中高干强度，中高韧性,属中等压缩性土4-2粉土夹粉质粘土0.0-3.37.5-10.7黄绿～灰黄色，很湿～饱和，稍密～中密状，含云母碎片，夹粉质粘土薄层，局部粉质粘土薄层富集，无光泽[键入文字][键入文字]反应，摇震反应迅速，低干强度，低韧性，属中等压缩性土。地下水：拟建场区地表水系纵横交错，排泄通畅，内河水位受大气降水及季节有升降变化，全区内河河道平均水位在0.72m，丰水期（9月份）水位在0.94m，枯水期（2月份）水位在0.51m，昆山地区历史最高洪水位在2.36m（1990年）。（注：以上水位高程为黄海高程系统）勘探期间场地地下水初见水位埋深在地表下0.50~1.10米间，稳定水位埋深在地表下0.20~0.50米间，地下水稳定水位在黄海标高0.16~2.26米间，属上层孔隙型潜水。本场地地下水对混凝土结构无腐蚀性；在长期浸水时对钢筋混凝土结构中的钢筋无腐蚀性；在干湿交替作用时对钢筋混凝土结构中的钢筋有弱腐蚀性；对钢结构具弱腐蚀性。场地周边无大的污染源，且场地地基土位于地下水位以下，根据昆山当地施工经验，当场地地下水对混凝土无腐蚀性，场地地基土对混凝土结构、钢筋混凝土结构中钢筋亦无腐蚀性，在干湿交替作用时场地地基土对钢筋混凝土结构中的钢筋具有弱腐蚀性；对钢结构具弱腐蚀性。三、施工方案（一）现场情况及施工准备（1）熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。（2）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前做好准备工作；实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。（3）收集已建污水管预留管位置、高程。（4）建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距...
