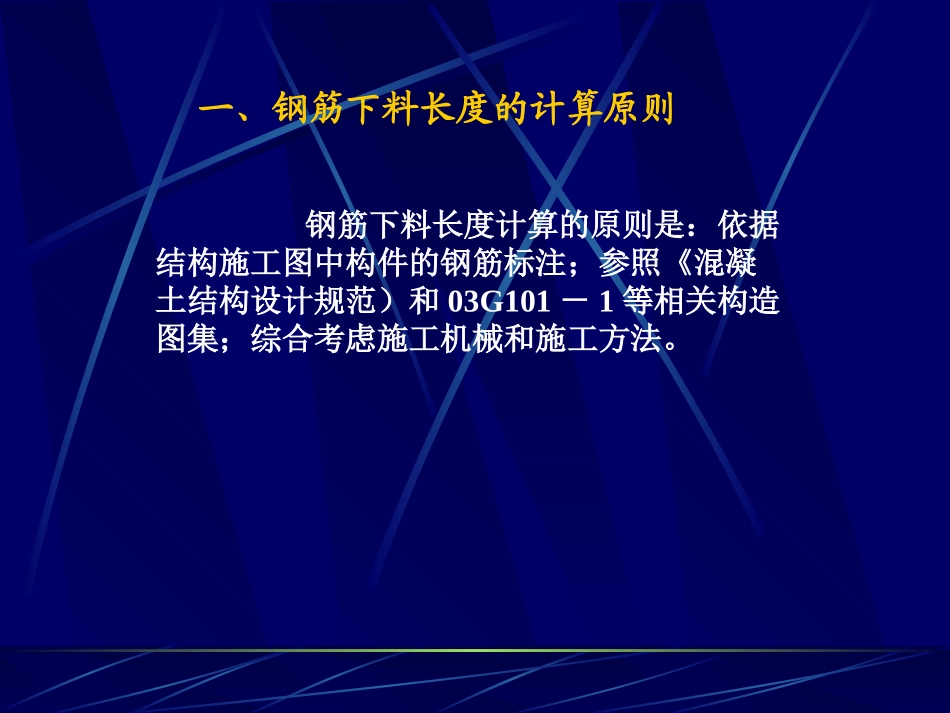

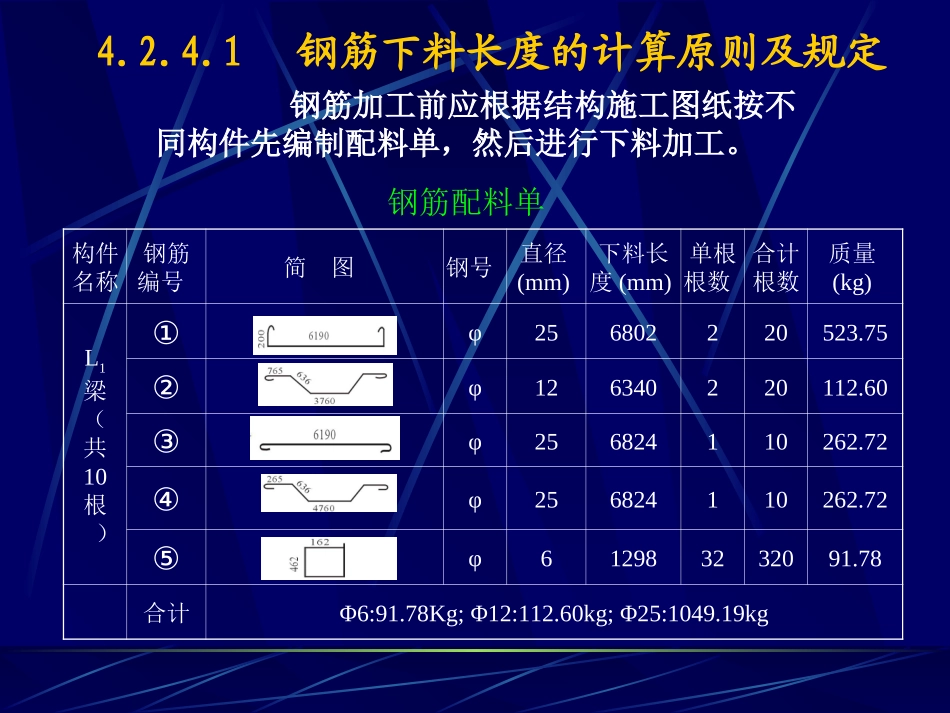

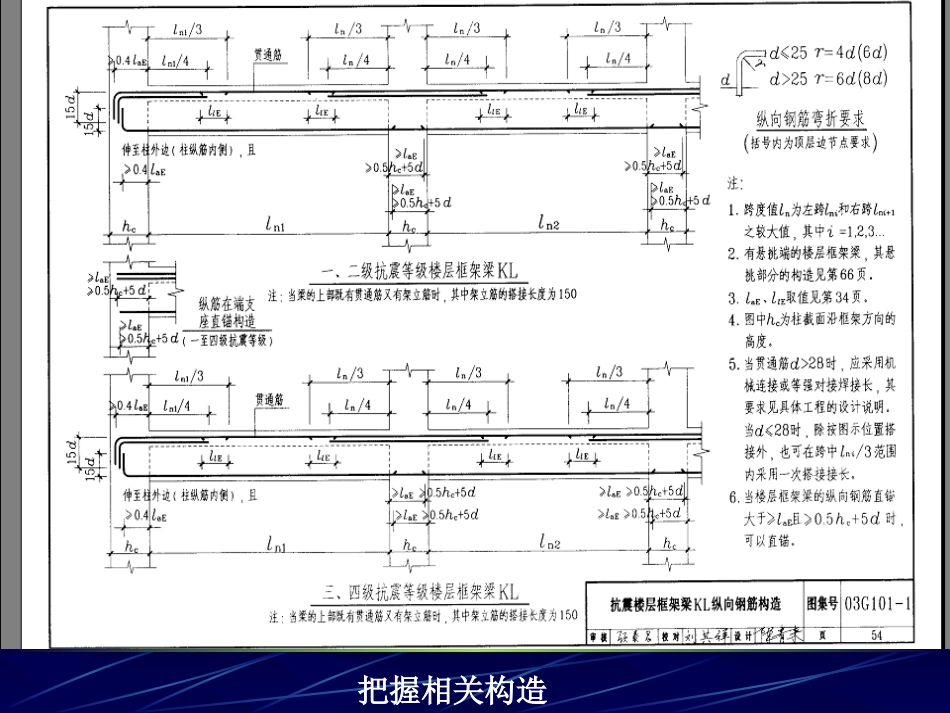

钢筋配料单构件名称钢筋编号简图钢号直径(mm)下料长度(mm)单根根数合计根数质量(kg)L1梁（共10根）①φ256802220523.75②φ126340220112.60③φ256824110262.72④φ256824110262.72⑤φ612983232091.78合计Φ6:91.78Kg;Φ12:112.60kg;Φ25:1049.19kg钢筋加工前应根据结构施工图纸按不同构件先编制配料单，然后进行下料加工。4.2.4.1钢筋下料长度的计算原则及规定一、钢筋下料长度的计算原则钢筋下料长度计算的原则是：依据结构施工图中构件的钢筋标注；参照《混凝土结构设计规范）和03G101－1等相关构造图集；综合考虑施工机械和施工方法。把握相关构造钢筋采用机械连接梁钢筋伸入柱内锚固连接与锚固构造钢筋采用绑扎搭接1、混凝土保护层厚度表4.5纵向受力钢筋的混凝土保护层最小厚度(mm)环境类别板、墙、壳梁柱≤C20C25~C45≥C50≤C20C25~C45≥C50≤C20C25~C45≥C50一201515302525303030二a－2020－3030－3030b－2520－3530－3530三－3025－4035－4035二、钢筋下料长度计算的一般规定2、钢筋外包尺寸结构施工图中所指钢筋长度是钢筋外缘之间的长度，即外包尺寸，这是施工中量度钢筋长度的基本依据。钢筋下料长度应按钢筋轴线长度下料3、钢筋中部弯曲处的量度差值施工图纸的钢筋尺寸：钢筋的外边缘尺寸（外包尺寸）。对于直线钢筋：钢筋下料长度＝轴线长度＝外包尺寸钢筋弯曲特性：弯曲后，受弯处外边缘伸长，内边缘缩短，中心线（轴线）则保持原有尺寸。钢筋长度的度量方法：系指外包尺寸，因此钢筋弯曲以后，存在一个量度差值，在计算下料长度时必须加以扣除。量度差值：钢筋外包尺寸和轴线长度之间存在的一个差值（1）90°弯折时的量度差值中心线长：弧ACB＝0.5π2ππ（2.5d＋d）＝0.25π×3.5d＝2.75d量度长度：A′C′＋C′B′＝2(2.5d/2＋d）＝4.5d量度差值＝4.5d－2.75d＝1.75d（取2d）（2）依次求得：当弯折30°，量度差值为0.306d，取0.3d；当弯折45°，量度差值为0.543d，取0.5d；当弯折60°，量度差值为0.90d，取ld；当弯折90°，量度差值为2.29d，取2d：当弯折135°，量度差值为3d。即：钢筋弯曲量度差值表钢筋弯起角度30°45°60°90°135°钢筋弯曲调整值0.3d0.5d1d2d3d4、钢筋末端弯钩下料长度的增长值对于Ⅰ级钢筋，为了增加其与砼的锚固能力，两端做180°弯钩，如下图：对于Ⅰ级受拉钢筋末端180°弯钩，圆弧弯曲直径不小于2.5d，平直部分长度不小于3d。一个180°弯钩的长度为6.25d。5、箍筋调整值为了箍筋计算方便，一般将箍筋弯钩增长值和量度差值两项合并成一项为箍筋调整值，见表4.7。计算时，将箍筋外包尺寸或内皮尺寸加上箍筋调整值即为箍筋下料长度。表4.7箍筋调整值箍筋量度方法箍筋直径(mm)4~56810~12量外包尺寸量内包尺寸4080501006012070150~1706、钢筋下料长度计算直钢筋下料长度＝直构件长度－保护层厚度＋（末端弯钩增加长度）弯起钢筋下料长度＝直段长度＋斜段长度－弯折量度差值＋（末端弯钩增加长度）箍筋下料长度＝直段长度＋弯钩增加长度－弯折量度差值＝箍筋周长＋箍筋调整值箍筋数量＝构件长－两端保护层厚度箍筋间距＋1三、钢筋下料计算注意事项(1)在设计图纸中，钢筋配置的细节问题没有注明时，一般按构造要求处理。(2)配料计算时，要考虑钢筋的形状和尺寸，在满足设计要求的前提下，要有利于加工。(3)配料时，还要考虑施工需要的附加钢筋。四、钢筋配料计算实例【例4.1】某建筑物简支梁配筋如图4.17所示，试计算钢筋下料长度。钢筋保护层取25mm。(梁编号为L1共10根)【解】1.绘出各种钢筋简图(见表4.8)。表4.8钢筋配料单构件名称钢筋编号简图钢号直径(mm)下料长度(mm)单根根数合计根数质量(kg)L1梁（共10根）①φ256802220523.75②φ126340220112.60③φ256824110262.72④φ256824110262.72⑤φ612983232091.78合计Φ6:91.78Kg;Φ12:112.60kg;Φ25:1049.19kg2.计算钢筋下料长度①号钢筋下料长度(6240+2×200-2×25)-2×2×25+2×6.25×25=6802(mm)②号钢筋下料长度6240-2×25+2×6.25×12=6340(mm)③号弯起钢筋下料长度上直段钢筋长度＝240+50+500-25=765(mm)斜段钢筋长度＝(500-2×25)×1.414=636(mm)...
