汽车内饰材料VIP专享VIP免费

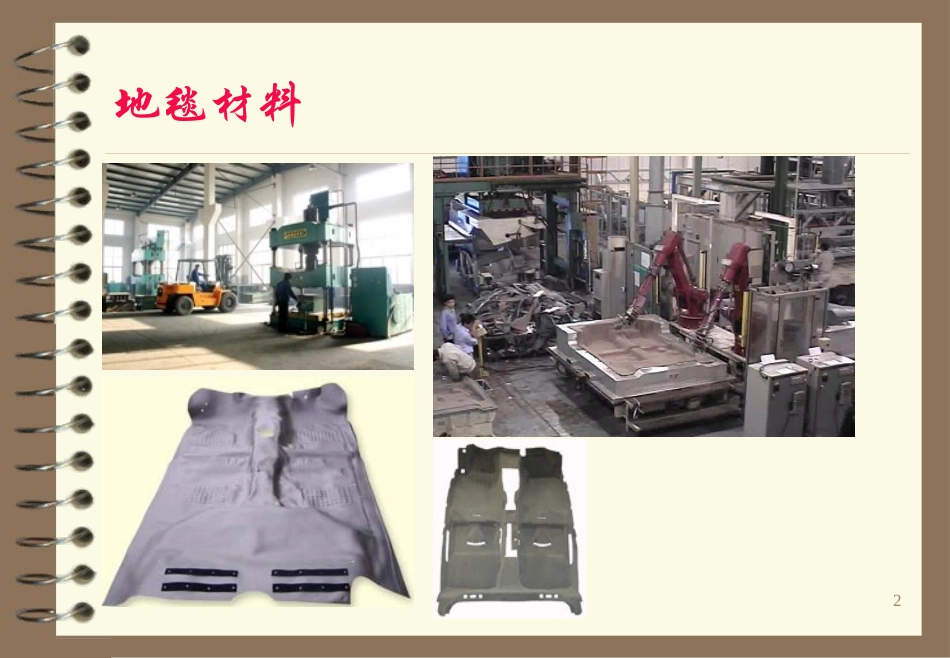

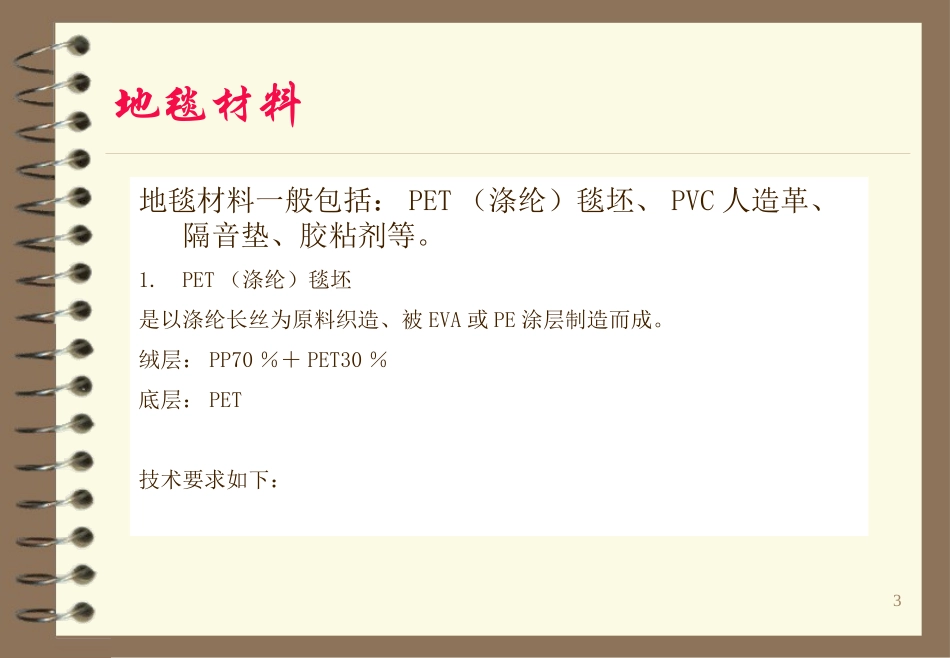

1上海同济同捷科技有限公司内外饰常用材料介绍内外饰常用材料介绍讲师讲师::王广臣王广臣20072007年年66月月1313日日2地毯材料3地毯材料地毯材料一般包括：PET（涤纶）毯坯、PVC人造革、隔音垫、胶粘剂等。1.PET（涤纶）毯坯是以涤纶长丝为原料织造、被EVA或PE涂层制造而成。绒层：PP70％＋PET30％底层：PET技术要求如下：4地毯材料5地毯材料2.PVC人造革是以PVC为原料通过压延、发泡工艺而成。技术要求如下：6地毯材料7顶棚8顶棚材料顶棚材料一般包括：PET（涤纶）无纺布、PU复合板、PVC发泡板、PS发泡板等。1.PET（涤纶）无纺布是以涤纶长丝为原料织造。技术要求如下：克重：180-200g/m2厚度：1-1.5mm，均匀一致燃烧特性：<100mm/min（符合GB8410-2006）表面：颜色均匀一致，无杂色毛丝9顶棚材料12.PU复合板PU复合板是中国90年代后期，自欧洲引进的一种新型汽车内饰材料，与其它材料相比，具有质轻（1000-1300g/m2，耐热性能好，使用温度高于90度，比强度高，阻燃性好。尤其突出的是良好的吸音、隔热性能，是制造顶棚的理想材料。目前已经广泛应用于各类乘用车，缺点就是韧性差，易折断。技术参数如下：耐热性（90℃－24h）尺寸变化＜0.6％耐寒性（－20℃－48h）尺寸变化＜0.6％吸水率（60℃－24h）＜0.55kg/m2弯曲强度＞1MPa剥离强度面料/纤维＞0.8MPa；PU/纤维＞0.08MPa导热系数＜0.055W/m·k建议厚度5-7mm10顶棚材料23.PVC发泡板PVC发泡板是一种新兴的材料，在国外被称为“城市森林”，在很多场合可以替代木材。以PVC为原料，配方中加入发泡剂，利用挤出机挤出、模口发泡生产。密度在0.5-0.75g/cm3之间，硬质状态，厚度可以从2.5-40mm之间。密度小、韧性好、比强度高、阻燃（自熄）、价格低，具有优良的耐化学腐蚀性能，加热成型工艺性非常好。广泛应用于汽车装饰行业，例如宇通大客车。唯一的缺点是耐热温度偏低，维卡软化点只有81度，不适合于高档汽车顶棚。11顶棚材料312顶棚材料44.PS发泡板PS发泡板是以PS为原料，配方中加入发泡剂，利用挤出机挤出、模口发泡生产。发泡倍率在10左右，半硬质状态，厚度可以从3.5-8mm之间。密度小、韧性好、比强度高，具有优良的耐化学腐蚀性能，加热成型工艺性非常好。广泛应用于装饰行业。耐热温度比PVC发泡板高，耐热温度可以达到90-100度，比较适合于制造低档汽车顶棚，不适合于高档汽车顶棚。13顶棚材料5a5.轻质PP板轻质PP板（轻质GF增强PP片材），是一种可低压、热成型的热塑性片材。片材表面可根据实际要求选择不同的覆盖物，如：胶膜、阻隔膜、装饰物、硬质PP薄膜、无纺布、增强材料或不加覆盖物。制造过程如下：添加剂PPGF混合干燥成型复合胶粘剂底层物轻质PP板14顶棚材料5b5.轻质PP板材料的优点：●质量轻；（比PU减轻30％）●韧性好●产品厚度2.0-6mm；●尺寸稳定●可满足和超过目前汽车内饰件对温度、湿度的要求●可回收性好●良好的隔音性；●复合环保要求，无气味，透气性良好。加工优点：●成型压力低；●模具和设备投资费用低；●模压时可复合地毯、织物、泡沫、薄膜；●系统成本低。●安装轻便，减少劳动强度。15顶棚材料5c5.轻质PP板产品应用举例：●成型顶棚●门板●装饰板使用厂家：本田、丰田、铃木、尼桑16纤维毡纤维毡一般分为含树脂和不含树脂两种。树脂毡是利用废旧棉纤维经机械撕碎开松后，掺入专用粘结剂、阻燃剂和防腐剂，经沉降、固化制成的多孔材料。采用模压工艺，可以制造顶棚、门板、侧围板、引擎盖衬垫等内饰件、车内隔音、隔热和减震。在汽车上的用途非常广泛，国内生产厂家众多，如山东龙口龙盛制毡厂、公主岭港德汽车材料有限公司、温州环球汽车衬垫厂、镇江立达纤维工业有限公司……17门板材料门板是汽车内外饰中复杂程度仅次于仪表板的产品，边界条件复杂，配合要求高，所用的材料和工艺也很复杂。最常见材料有ABS、PVC人造革（无布基）、PVC针泡革（有布基）、防水纤维板、胶粘剂、面料等。所用原材料必须达到阻燃要求，GB8410-2006。18豪华门板19ABS原料ABS原料重要指标：耐－40度低温。其它指标见下表。20ABS原料技术指标21PVC人造革（无布基）PVC人造革（无布基）必须达到表面颜色、纹理、厚度...
