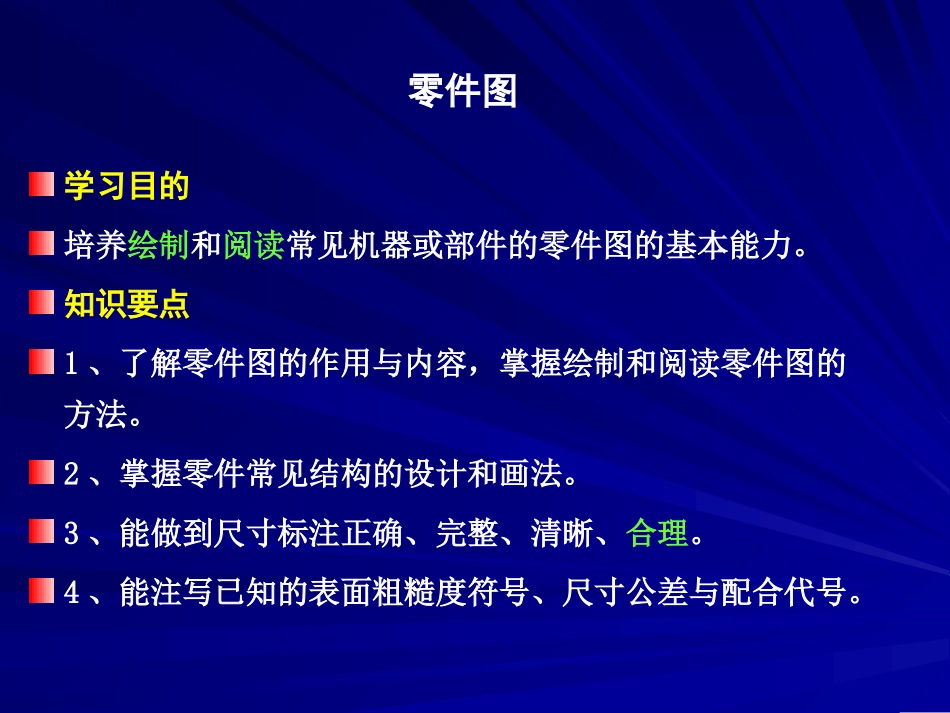

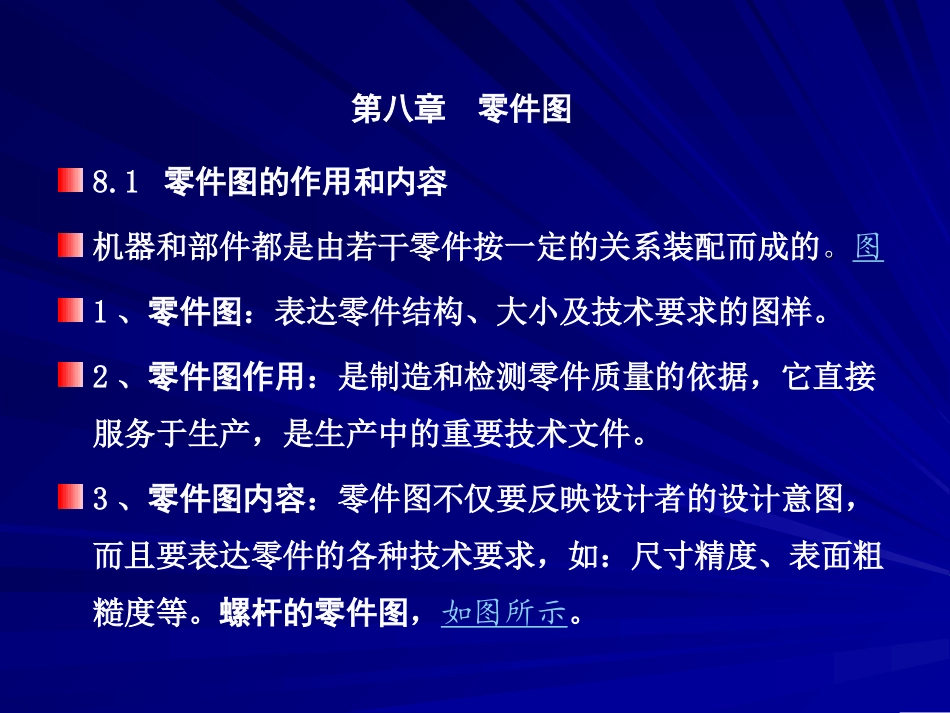

机械制图与计算机绘图零件图学习目的培养绘制和阅读常见机器或部件的零件图的基本能力。知识要点1、了解零件图的作用与内容，掌握绘制和阅读零件图的方法。2、掌握零件常见结构的设计和画法。3、能做到尺寸标注正确、完整、清晰、合理。4、能注写已知的表面粗糙度符号、尺寸公差与配合代号。8.1零件图的作用和内容机器和部件都是由若干零件按一定的关系装配而成的。。图1、零件图：表达零件结构、大小及技术要求的图样。2、零件图作用：是制造和检测零件质量的依据，它直接服务于生产，是生产中的重要技术文件。3、零件图内容：零件图不仅要反映设计者的设计意图，而且要表达零件的各种技术要求，如：尺寸精度、表面粗糙度等。螺杆的零件图，如图所示。第八章零件图螺杆的零件图从图中可知，一张完整的零件图应具备：一组视图、完整的尺寸、技术要求和标题栏。（1）一组视图选择适当的剖视、断面、局部放大图等表示法，用最简明的方案将零件的形状、结构表达出来。（2）完整的尺寸尺寸不仅要标注得完整、清晰，而且还要合理，既能满足设计意图，又宜于加工制造，便于检验。（3）技术要求包括表面粗糙度、尺寸极限与配合、表面形位公差、表面处理、热处理、检验等要求。（4）标题栏内容一般包括：零件名称、材料、数量、比例、图的编号以及设计、描图、绘图、审核人员的签名等。填写时注意：①零件名称：要精练，如“轴”、“齿轮”、“泵盖”等，不必体现零件在机器中的具体作用。②图样代号：按隶属编号和分类编号进行编制。机械图样一般采用隶属编号。图样编号要有利于图纸的检索。③零件材料：要用规定的牌号表示，不得用自编的文字或代号表示。如图所示零件图阀盖的零件图8.2零件图的视图表达方案一、零件图的视图表达方法选择一组视图，并不只限于三个基本视图，可采用视图、剖视图、断面图等方法，表达零件的形状结构。选择视图的总原则：便于看图，画图简便。先选好主视图，然后选配其他视图。1、主视图的选择主视图选择：确定零件的摆放位置和主视图的投射方向。要考虑以下原则：（1）形状特征原则主视图要能将组成零件的各形体间的相互位置和主要形体的形状、结构表达得最清楚。（2）加工位置原则按零件在主要加工工序中的装夹位置选取，便于制造者看图加工。（3）工作位置原则按工作位置选取，易想像零件在机器或部件中的作用，便于对照装配图进行作业。特别提示：需根据零件的类型等情况来确定。2、其他视图的选择选择原则：配合主视图，视图数尽可能少。注意：（1）各个视图互相配合、互相补充，表达内容尽量不重复。（2）根据零件的内部结构选择恰当的剖视图和断面图。（3）未表达清楚的局部形状和细小结构，补充必要的局部视图和局部放大图。（4）能采用省略、简化画法表达的要尽量采用。二、典型零件的表达方法零件按结构形状：轴套类、盘盖类、叉架类和箱体类。1、轴套类零件的表达方法（1）结构特点：主体部分大多是同轴回转体,一般起支承转动零件、传递动力的作用，常带有键槽、轴肩、螺纹及退刀槽或砂轮越程槽等结构。如图（2）主视图选择：轴套零件主要在车床上加工，其主视图应按加工位置原则选择，即应将轴线水平放置画图。（3）其他视图选择：根据零件的结构特点，配合尺寸标注，一般只用一个基本视图表示。零件上的一些细节结构，常采用断面、局部剖视、局部放大等方法表达。轴柱塞钻套轴套类零件零件一个视图上所注尺寸的符号“Φ”，即可表示零件的柱体结构。轴套类零件的尺寸标注特别提示：①轴类零件一般是实心的，主视图多采用不剖或局部剖视图，对轴上的沟槽、孔洞可采用移出断面或局部放大图，如图所示。②套类零件一般是空心的，主视图多采用全剖视图或半剖视图，其上沟槽、孔洞可采用移出断面或局部放大图。2、盘盖类零件的表达方法（1）结构特点：主体结构是同轴线的回转体，常带有各种形状的凸缘、均布的圆孔和肋等结构。盘类零件一般用来传递运动或动力，如齿轮、带轮等；盖类零件一般用来作为轴承孔等的端盖。如图南山学院返回返回齿轮尾架端盖电机端盖盘盖类零件（2）主视图选择：盘盖类零件主要是在车床上加工，其主视图遵循加工位置原则，...
