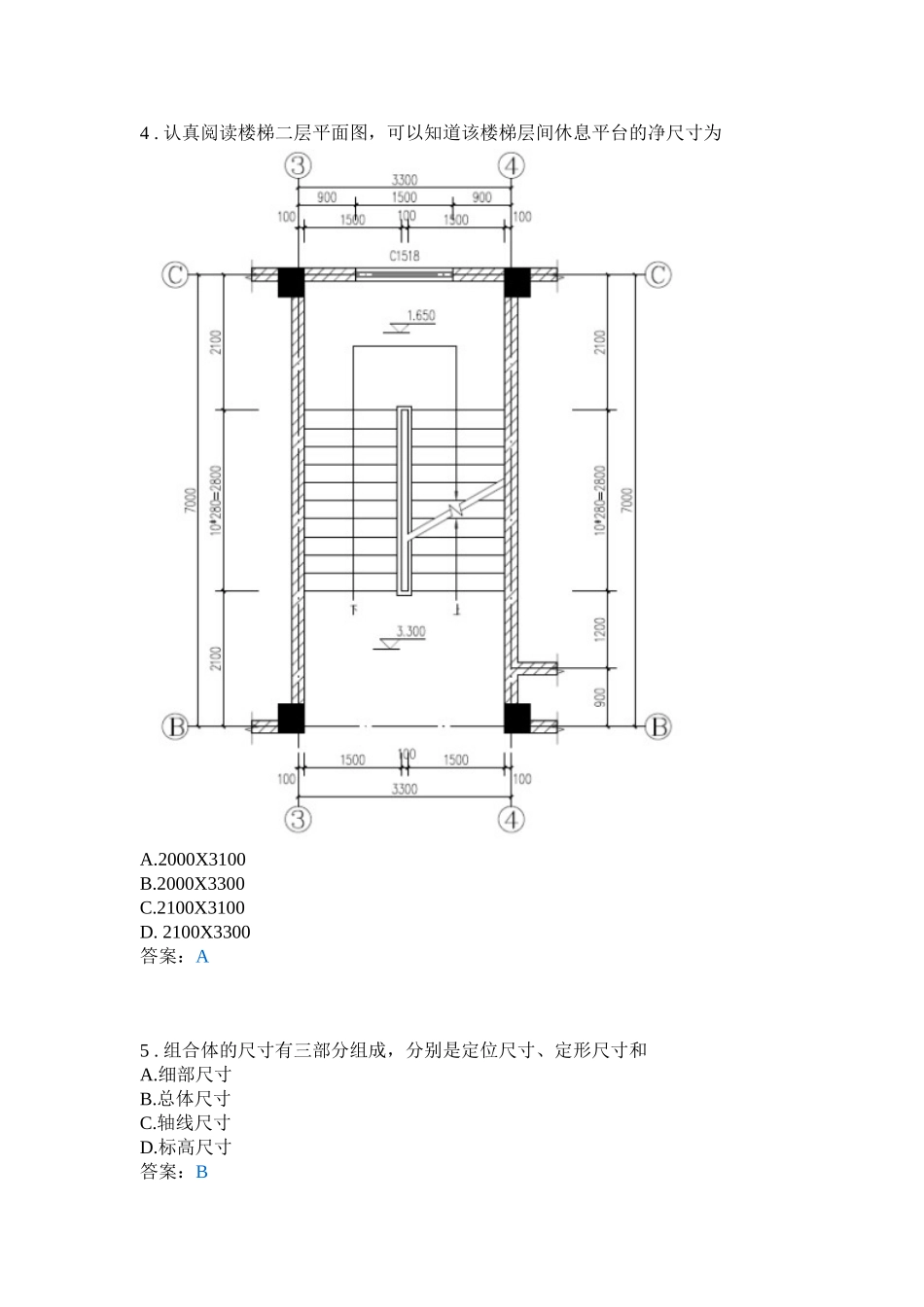

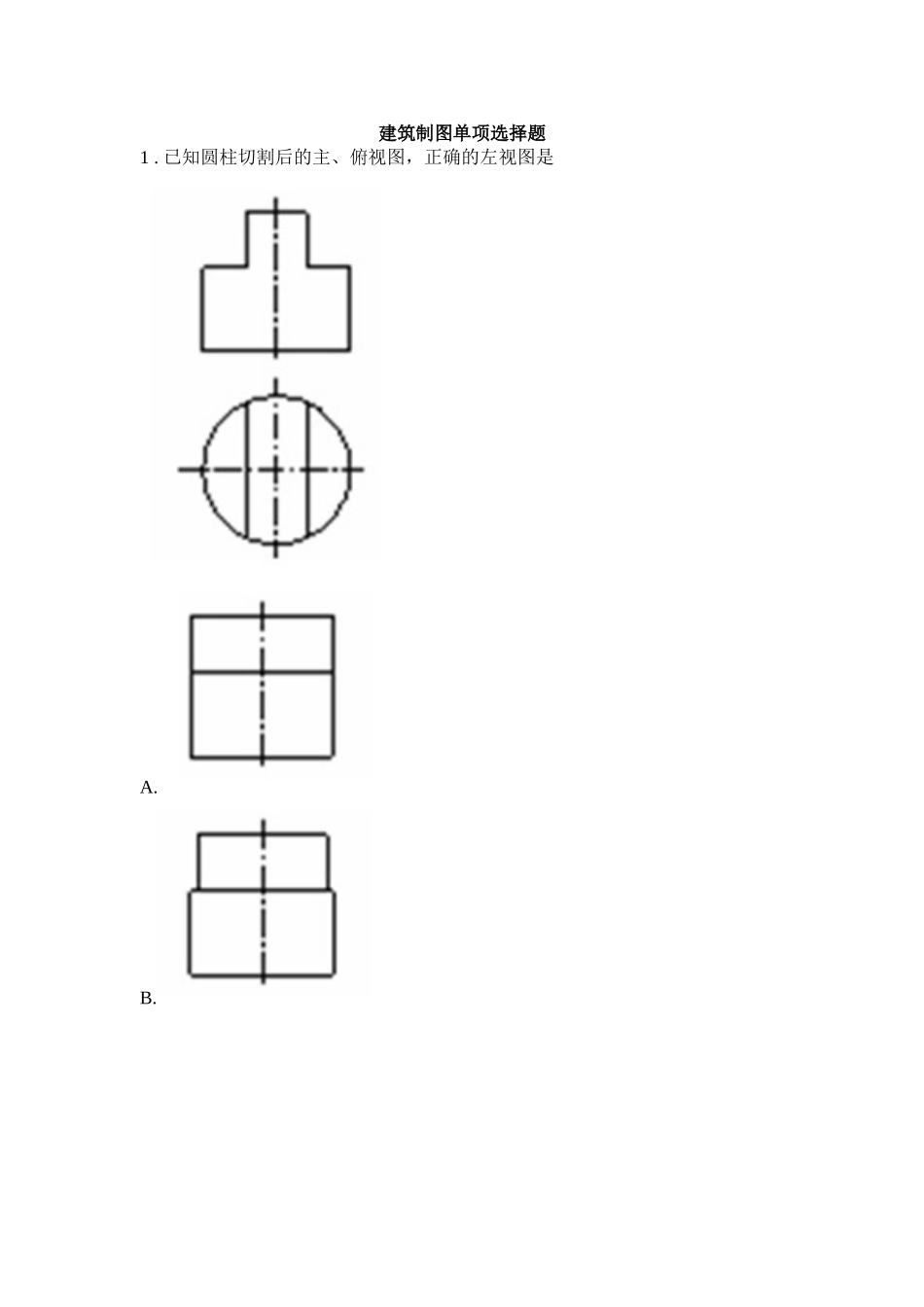

建筑制图单项选择题1.已知圆柱切割后的主、俯视图，正确的左视图是A.B.C.D.答案：C2.底层平面图能反映的图示内容为A.女儿墙B.上人孔C.檐沟的位置D.剖切位置符号答案：D3.若一直线H和W面投影都垂直于Y轴，则该直线一定为A.水平线B.正平线C.正垂线D.铅垂线答案：B4.认真阅读楼梯二层平面图，可以知道该楼梯层间休息平台的净尺寸为A.2000X3100B.2000X3300C.2100X3100D.2100X3300答案：A5.组合体的尺寸有三部分组成，分别是定位尺寸、定形尺寸和A.细部尺寸B.总体尺寸C.轴线尺寸D.标高尺寸答案：B6.画在图样轮廓线外围的尺寸线，与图样最外轮廓线的距离，不宜小于A.5mmB.10mmC.15mmD.20mm答案：B7.建筑材料图例中，表示矿渣材料的是A.B.C.D.答案：D8.在三视图中，H面投影和V面投影之间关系是A.长对正B.宽相等C.高平齐D.无法确定答案：A9.若一直线V和W面投影都平行于Z轴，则该直线一定为A.水平线B.正平线C.正垂线D.铅垂线答案：D10.下列常用建筑材料图例中，表示石材的是A.B.C.D.答案：B11.如建筑区地形起伏较大，应在总平图上画出A.定位轴线B.指北针C.等高线D.标高答案：C12.在建筑平面图中，位于②和③轴线之间的第一根分轴线的编号应为A.2/1B.3/1C.1/2D.1/3答案：C13.建筑总平面图中可以表示建筑物朝向的符号为A.等高线B.指北针C.定位轴线D.对称符号答案：B14.为使建筑立面图简洁大方，体现建筑立面的不同层次，使其外形更清晰，常用的手法是A.比例不一B.线条处理C.虚实对比D.色彩处理答案：B15.根据所给左侧立面图和平面图，选择正确的正立面图A.B.C.D.答案：D16.中间各层平面图除要表达本层室内情况外，只需画出本层的室外阳台和下一层的A.窗B.门C.阳台D.雨蓬和遮阳板答案：D17.代号GJ是指A.挂架B.钢筋C.刚架D.构件答案：C18.相互平行的图例线，其净间隙或线中间隙不宜小于A.0.13mmB.0.15mmC.0.18mmD.0.20mm答案：D19.根据梁的1-1移出断面图，判断图一、图二、图三和图四中，绘制正确的断面图是A.图一B.图二C.图三D.图四答案：D20.能反映女儿墙的平面图是A.底层平面图B.楼层平面图C.屋顶平面图D.局部平面图答案：C21.以建筑立面图为施工依据的是A.安装门窗B.施工放线C.安装设备D.立面装饰及构造做法答案：D22.A2图纸中，若图框线线宽为b，则标题栏外框线为A.bB.0.7bC.0.5bD.0.25b答案：B23.在标注建筑平面图的外部尺寸中，门窗洞口和洞间墙的尺寸的标注位置一般为A.局部尺寸B.中间的一道尺寸C.最外的一道尺寸D.最里面的一道尺寸答案：D24.建筑立面图中需要标注出的房间高度是A.净高B.空间高C.层高D.矢高答案：C25.在建筑施工图中，用来反映剖面图剖切位置的剖切符号应标注在A.底层平面图B.二层平面图C.三层平面图D.顶层平面图答案：A26.粗实线一般用于A.可见轮廓线B.不可见轮廓线C.主要可见轮廓线D.假想轮廓线答案：C27.若某组合体是由若干个基本体通过一个或几个面连接形成的，则该组合体的组合方式称为A.叠加B.切割C.混合D.挖除答案：A28.根据所给左侧立面图和平面图，选择正确的正立面图A.B.C.D.答案：B29.若平面平行于某一投影面，则在该投影面上的投影A.积聚成线B.为实形C.为类似形D.为相似形答案：B30.建筑总平面图中的风玫瑰图表示A.风速B.朝向C.风力D.风向频率答案：D31.求作两回转体相贯线的投影，实际上就是求作两回转体表面投影的A.特殊点B.不同点C.相交点D.共有点答案：D32.关于断面图例画法描述不正确的是A.图例线应间隔均匀，疏密适度，做到图例正确，表示清楚B.两个相同的图例相接时，图侧线宜错开或使倾斜方向相反C.不同品种的同类材料使用同一图例时附加必要的说明D.两个相邻的涂黑图例间应留有空隙，其净宽度不得小于1mm答案：D33.确定组合体中各基本形体之间相对位置的尺寸称为A.定形尺寸B.定位尺寸C.定量尺寸D.总尺寸答案：B34.当正多边形的边数较多或者边数为奇数时，一般采用的方法是A.几何法B.查表法C.等分圆周法D.近似等分圆周法答案：B35.能表达房屋平面形状和房间平面布置的图样是A.建筑总平面图B.底层建筑平面图C.局部平面图D.屋顶平面图答案：B36.属于投影面平行面投影特性的是A.三直线B.三类似框C.一框两直线D.两框一斜线答案：C37.底面为多边形，所有...
